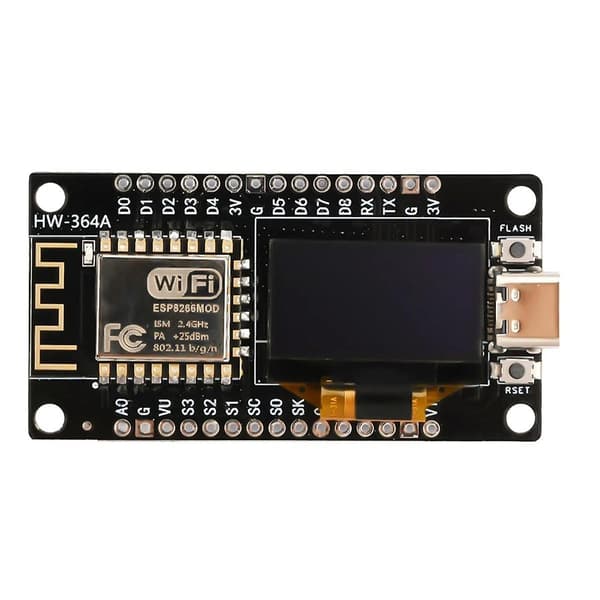

Funktioner: 1. Detta är ett ESP8266 0.96 OLED-kort med alla funktioner hos en traditionell ESP8266-modul.
2. Sömlös integration med 0.96 tums OLED-skärm, vilket eliminerar behovet av kablar och kopplingsdäck.
3. Kortet använder I2C för att ansluta till OLED-skärmen via stiften SDA (D6/GPIO14) och SCL (D5/GPIO12).
4. Modulen är utrustad med en skärmmall. Med detta kort kan olika information och data visas.
5. Visningsfunktion, hög upplösning 128x64 med SSD-1306-drivrutin, kompatibel med I2C, SPI-gränssnitt, kan använda gränssnitt för anslutning, och gränssnittet kan vara enligt kraven.
Produktparametrar:
Gränssnitt: Type-C
Arbetsspänning: 3.3V
Ingångsspänning: 7-12V
Digitala I/0-stift (): 16
Analog ingångsstift (ADC): 1
UART: 1
SPI: 1 1
12Cs:1
drivrutin.CH340G
Flashminne: 4MB
SRAM: 64KB
Klockhastighet: 80 MHZ
Microcontroller: Tensilica 32-bitars RISC CPU Xtensa LX106
Modulstorlek: 59mm x 31mm
Liten modul som kan installeras intelligent i ditt IoT-projekt, med inbyggd CH340-baserad USB-TTL för plug-and-play
0.96-tums SD1306 OLED-parametrar:
OLED självlyser, ingen bakgrundsbelysning
Skärmmaterial: glas, behöver bra skydd
Storlek: 0.96 tum
Spänning: 3.3V-5V DC
Betraktningsvinkel: 160
Hög upplösning: 128x64
Drivrutin lC:
I12C-gränssnitt:
SCL: I12C seriell klocka
DA: l2C seriella data
Arbetstemperatur: -30C~70C
Modulstorlek: 25mm x 17mm
Observera:
Var uppmärksam på ledningarna som visas i diagrammet och gör inga felaktiga anslutningar.
Detta dokument representerar endast produktkunskapen och parametrarna vid tidpunkten för redigeringen och kan ändras utan föregående meddelande.
Matningsspänningen bör inte överstiga modulens maximala tålspänning, annars kommer modulen lätt att skadas.
Material: PC+Metall
färg: svart
Paket innehåll:
1 x utvecklingskort
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
