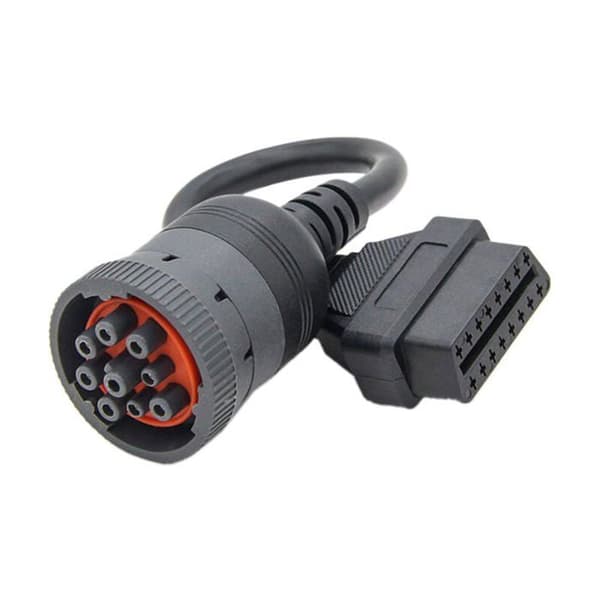

J1939-9Pin till OBD OBD2 OBDII

Den har integrerat de grundläggande diagnostiska funktionerna i J1939-standardens tunga kommunikationsprotokoll.

J1939 är den rekommenderade metoden för fordonsbussar som används för kommunikation och diagnostik mellan fordonskomponenter.

9-stifts honkontakter från Deutsch finns nu tillgängliga i en rad applikationer som drivs av: fordon (på och utanför väg), marin framdrivning, kraftgenerering och industriell pumpstift

Stift B är en kraftledning. Utgången är 12V 24V eller andra, vilket beror på fordonets effekt. Så se till att dina enheter stöder dina fordons spänning.

Anslutning: OBD2 16-stifts hona till J1939-9Pin

AWG: 26awg

Stiftdefinition:

Stift A: Jord

Stift B: Ström, 12V eller 24V vilket beror på produktionen av dina lastbilar/fordon.

Stift C: CAN1/J1939+

Stift D: CAN1/J1939-

Stift E: CAN1/J1939 Shield

Stift F: J1708/J1587 Hög

Stift G: J1708/J1587 Låg

Stift H: Nullz

Stift I: Null för Port J på lastbilar/fordon Socket-fordon.

Applikation:

J1939 CAN BUS Diagnosenhet (för lastbilar);

J1939 Karossbyggare CAN Bus Monitor (för lastbilar);

J1939 Gränssnitt Industriell Motordisplayenhet;

ISOBUS-styrenheter;

Universal CAN Bus Controller;

CAN Gateway och Bussimulator;

Rer:

1) På lastbils-/fordonsbärare designar tillverkare portarna H och J för sig själva.

Så vi ställer in Pin H och Pin I till Null, vanligtvis inte användbart. Här är stift I för port J på lastbilar/fordon.

Till exempel, om din fordonsspänning är 24V, bör din GPS-tracker eller andra enheter också stödja 24V spänning.

Material: Plast

Storlek: 295*40*30mm

Färg: Svart

Paketets innehåll:

1 * 16-stifts till J1939 9-stiftskabel

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusfotografering och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
