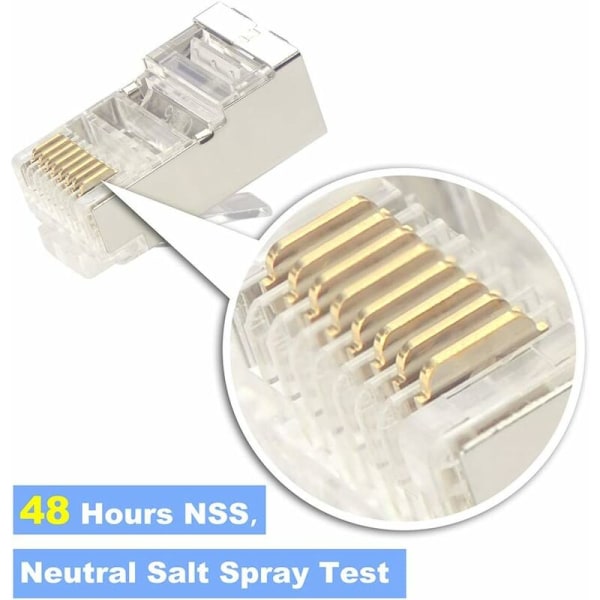

Paket med 25 RJ45-kontakter, nickelpläterade, skärmade RJ45-kontakter Tip Via Ethernet Modular Jack

Steg 1: Använd lutning för att klippa den erforderliga tvinnade parlängden, minst 0,6 meter, högst 100 meter. Använd sedan en tvinnad partrådsavskalare (egentligen kan vilken avbitare som helst användas) för att skala av den yttre manteln på den tvinnade partråden 2-3 cm. Vissa tvinnade parkablar innehåller en mjuk nylonsnöre. Om du känner att den exponerade delen är för kort när du skalar av manteln på den tvinnade parkabeln, vilket inte är lämpligt för att göra en RJ-45-kontakt, kan du hålla den tvinnade parkabeln hårt, sedan klämma fast nylonsnöret och skala av det under den yttre manteln för att få en längre exponerad tråd.

Steg 2: Avskalad tvinnad parkabel.

Steg 3: Därefter måste du utföra numreringsoperationen. Dra det orange paret av exponerade tvinnade par mot dig, dra det bruna paret mot dig, skala det gröna paret till vänster och skala det blå paret till höger. Hög : Orange Vänster: Grön Låg: Brun Höger: Blå

Steg 4: Placera de gröna och blå justeringslinjerna i mittpositionen, medan de orange och bruna justeringslinjerna förblir oförändrade, dvs. säg placerade i de yttre positionerna.

1:a från vänster: orange 2:a från vänster: grön 3:e från vänster: blå 4:e från vänster : brun

Steg 5: Skala försiktigt av varje par trådar. Eftersom vi följer EIA/TIA 568B-standarden för att tillverka kontakten är färgerna på trådparen i en viss ordning.

Det är viktigt att notera att den gröna stapeln måste korsa det blå paret. Det vanligaste misstaget här är att placera de vita och gröna linjerna bredvid de gröna linjerna, vilket skulle orsaka överhörning och minska överföringseffektiviteten.
Från vänster till höger: vit-orange/orange/vit-grön/blå/vit-blå/grön/vit-brun/brun En vanlig felaktig anslutning är att placera den gröna tråden på den fjärde stiftet.

Den gröna trådens korrekta position måste placeras på den 6:e stiftet, eftersom i 100BaseT-nätverket är den 3:e stiftet och den 6:e stiftet samma par, så samma par måste användas. (Se EIA/TIA 568B-standarden) Från vänster till höger: vit orange/orange/vit grön/grön/vit blå/blå/vit brun/brun

Steg 6: Använd sax eller diagonalsax för att klippa det exponerade tvinnade paret till endast cirka 14 mm. Anledningen till att denna längd lämnas kvar är för att uppfylla EIA/TIA-standarderna. Du kan hänvisa till informationen om användning av RJ-45-kontakter och introduktionen till tvinnade parproduktionsstandarder. Sätt sedan in varje tråd i det tvinnade paret i ordning i stiften på RJ-45-kontakten. Den vit-orange tråden ska placeras i det första stiftet, och så vidare.

Obs: Data är alla manuella mätningar, tillåt 1 - 3 cm fel, på grund av skillnaden i ljus och display, det kommer att finnas en viss färgskillnad, beroende på det fysiska objektet som mottagits Leveransmängd: (enligt huvudbilden)
