Funktioner:

Helt ny och av hög kvalitet

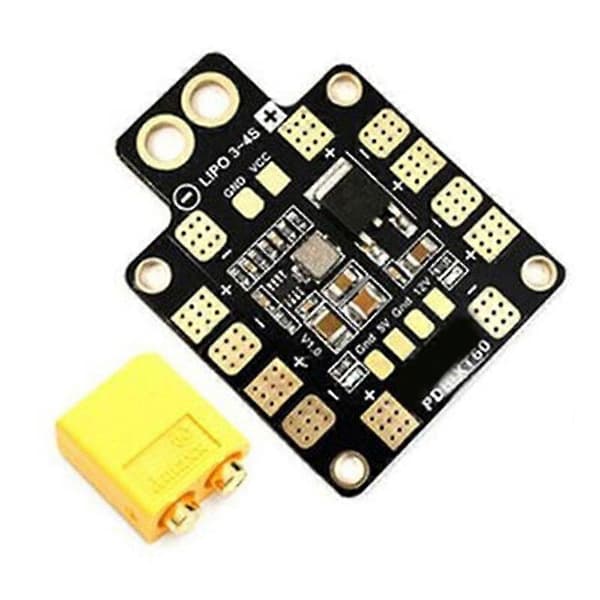

PDB-XT60 har konstruerats för att ge högsta möjliga prestanda och tillförlitlighet på ett 36x50mm 4-lagers PCB.

Den distribuerar ström från ett LiPo-batteri till 6 ESC:er, samt tillhandahåller synkroniserade reglerade DC 5V-utgångar och linjärt reglerade DC 12V för att driva kameror, servon, RC-mottagare, flygkontroller, videosändare, lysdioder etc.

Den har ett inbyggt XT60-uttag för bekväm anslutning av LiPo-batteriet.

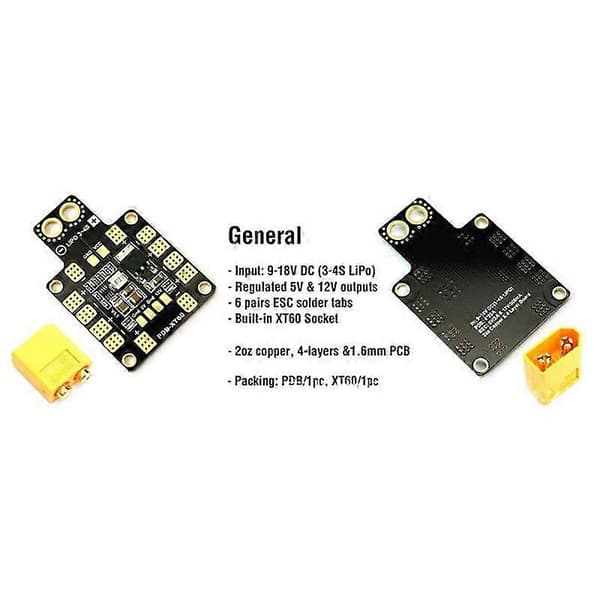

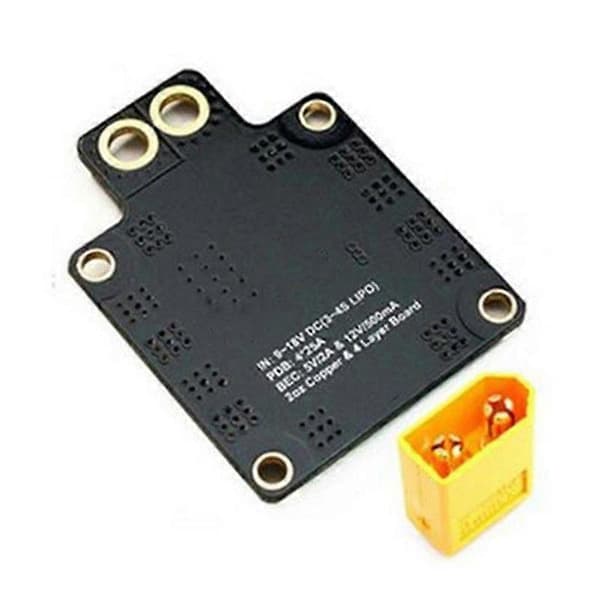

2oz koppar, 4-lagers 1,6 mm PCB.

Inbyggt XT60-uttag.

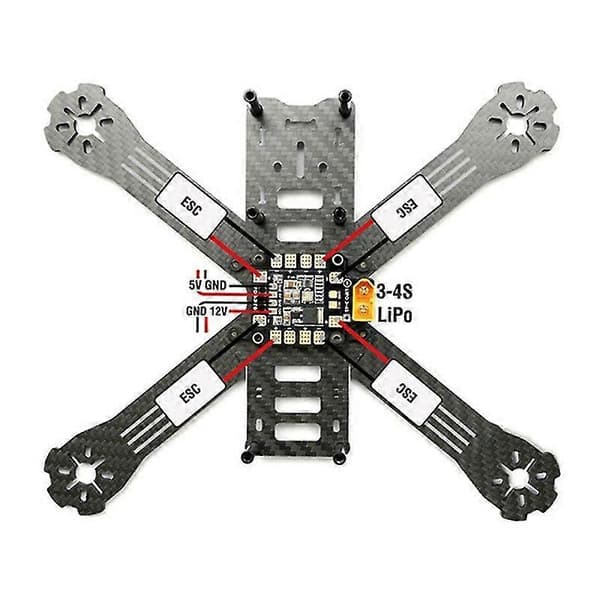

Totalt 6 par ESC-lödpunkter, lämpliga för ramar av H- eller X-typ.

LED-indikatorer för 5V och 12V utgång, kortslutningsskyddad.



Specifikationer:

- Ingångsspänningsområde (3S-4S LiPo-drift): 9 - 18V DC

- Reglerade 5V och 12V utgångar

- LED-strömindikatorer (5V 12V utgångar)

- 6 ESC-utgångar, 1 par VCC/GND-pads



ESC-utgångar:

- Kontinuerlig ström: 25Ax4 eller 15Ax6

- Peakström (10 sekunder/minut): 30Ax4 eller 20Ax6

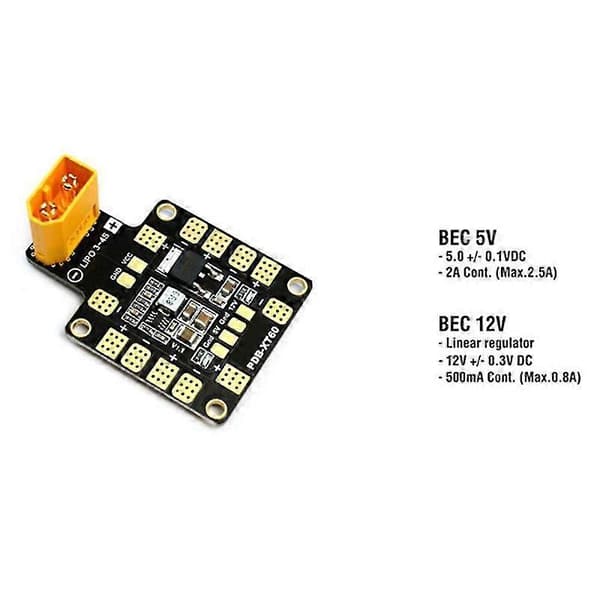

BEC 5V utgång:

- Designad för RC-mottagare, flygkontroller, OSD och servon.

- DC/DC synkroniserad buck-regulator.

- Spänning: 5,0 +/- 0,1VDC

- Kontinuerlig ström: 2 Ampere (Max. 2,5A i 10s/minut)

- Utgångsrippel: 40mV (VIn=16V, VOut=5V@2A belastning)

- Kortslutningsskyddad (5 sekunder/minut)



BEC 12V utgång:

- Designad för Video TX eller FPV-kamera med linjär regulator.

- Batteriet bör vara 4S LiPo (13~18V DC)

- Spänning: 12,0 +/- 0,3VDC

- Kontinuerlig ström: 500mA (Max. 0,8A i 5s/minut)

- Kortslutningsskyddad (2 sekunder/minut)



BEC 12V @ 3S LiPo

- Utgångsspänning = 3S LiPo-spänning -1V



Fysiska egenskaper:

- Mått: 36 x 50 x 4 mm (utan XT60)

- Montering: 30,5 x 30,5 mm, 3 mm

- Vikt: 7,5g (utan XT60), 11g (med XT60)



Notera:

Vänligen tillåt 0-1 cm felmarginal på grund av manuell mätning. Se till att du inte har något emot detta innan du lägger bud.

På grund av skillnader mellan olika bildskärmar kan bilden eventuellt inte återspegla objektets faktiska färg. Tack!



Paketet innehåller:

1 set x Strömfördelningskort
