Parameter:
Ingångssignal:
Inspänning: 3,3-20V
Ström: 15MA
PWM (gemensam mottagarsignal)
Detta är en högpresterande SPP-omvandlare, modulens breda spänningsdesign stöder upp till 20V-ingång och använder en 32-bitars enkelchips mikrodator för att slutföra signalinsamling, bearbetning och konvertering. Stabiliteten och hastigheten är vida överlägsen en vanlig 8-bitars mikrodator med ett chip, och ingångssignalen känns igen automatiskt utan manuell. Switch, plug and play, statusindikering är enkel och tydlig, stöder 8 kanaler för ingång/utgång.
PPM (CPPM)

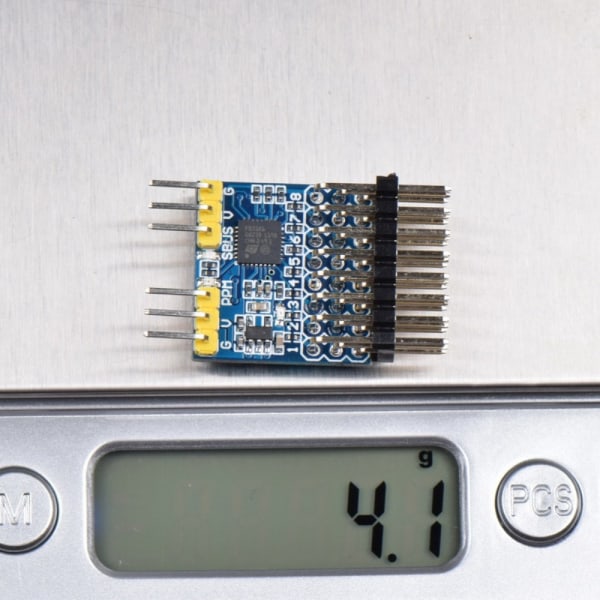

Vikt: 4,1 gram
SBUS (inklusive för futaba-R7008SB-serien, för FrSky, etc.)

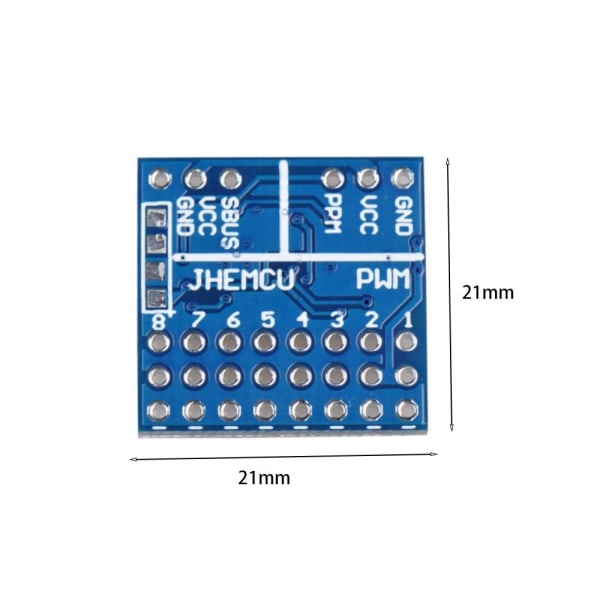

Mått: 21*21MM
Funktioner:
Ingång SBUS-signal och utgång PWM- och PPM-signaler samtidigt
Mata in PWM-signal och samtidigt mata ut PPM- och SBUS-signaler
Ingång PPM-signal och utgång PWM- och SBUS-signaler samtidigt
Indikator ljus:
När det inte finns någon signalingång är alla tre indikatorerna på (PPM grön, SBUS blå, PWM röd)
Indikatorn för insignalen blinkar och indikatorn för utsignalen är alltid på.
Till exempel, när PPM-signalen matas in, blinkar motsvarande PPM-indikator grönt och PWM röda och SBUS blå signalindikatorer är alltid på.

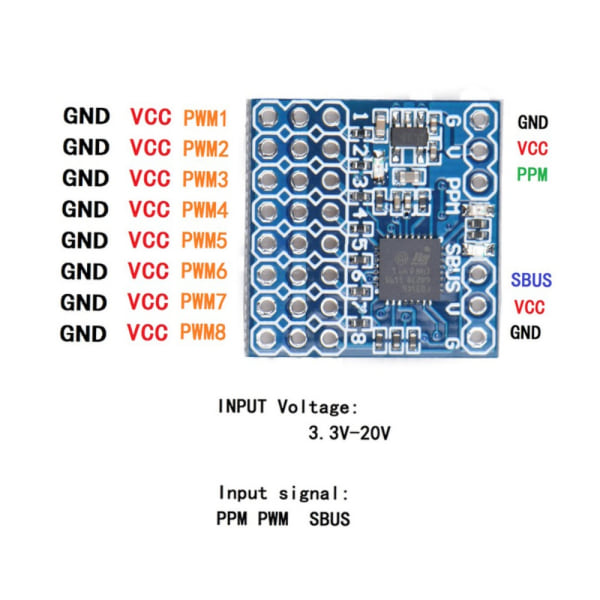

Kanalbeskrivning:
1-8 kanaler är PWM-signalin- eller utgångskanaler
SBUS-kanalen är SBUS-signalens ingångs- eller utgångskanal
PPM-kanalen är PPM-signalens ingångs- eller utgångskanal
Anslutningsinstruktioner:
När någon eller flera kanaler av 1-8-kanalerna matar in PWM-signaler, matar motsvarande PPM-kanal ut PPM-signalen och SBUS-kanalen matar ut SBUS-signalen.
När PPM-kanalen matar in PPM-signalen, motsvarar den 1-8-kanals utgångs-PWM-signalen, och SBUS-kanalen matar ut SBUS-signalen.
När SBUS-kanalen matar in SBUS-signalen, motsvarar den 1-8-kanals utgångs-PWM-signalen, och PPM-kanalen matar ut PPM-signalen.
Packlista:
SPP-konverteringsmodul 1
8P*2,54MM*3 stift rak nål 1
8P*2,54MM*3 nålar 1 st
6P*2,54MM nålar 1 st
6P*2,54MM stift rak nål 1
Obs: stiften är självsvetsande
