Funktioner:
- 2 oz koppar och 4-lagers PCB.
- ESC- & batterilödflikar i par
- Lödbryggor med olika spänningar för Camera & VTX.
- DC / DC synkronreguleringsregulator, effektiviteten är upp till 95%.
- TVS (Transient Voltage Suppressor) skydd för DC / DC chip.
- 5V & 12V utgång LED-indikatorer & kortslutningstolerant
Specifikation:
Allmän:
- Ingångsspänningsområde (drift 2S-6S): 7,2 - 26VDC
- Reglerade 5V- och 12V-utgångar
- LED- power (5V & 12V utgångar)
- 4 ESC-utgångar
ESC-utgångar:
- Kontinuerlig ström: 20A per utgång
- Toppström (10 sekunder / minut): 30A per utgång
BEC 5V utgång:
- Utformad för RC-mottagare, flygkontroller, OSD och servos.
- Spänning: 5,0 +/- 0,1 V DC
- Kontinuerlig ström: 3 ampere
- Kortslutningstolerant (10 sekunder / minut)
- LED (indikerar att spänningen är i reglering, inom 10%)
BEC 12V utgång:
- Batteriet ska vara 4S ~ 6S LiPo
- Standardutgång designad för att power kameror och videosändare, etc.
- Spänning: 12,0 +/- 0,2VDC
- Kontinuerlig ström: 2 ampere (max.3A 10s / minut)
- Kortslutningstolerant (10 sekunder / minut)
- LED (indikerar att spänningen är i reglering, inom 10%)
CAM & VTX-spänningsbrygga
- 3S-drift. Välj VCC för 12V kamera & 12V VTX, VCC = Batterispänning.
- 4 ~ 6S-funktion, välj 12 för 12V-kamera och 12V VTX
- 3 ~ 6S-funktion, välj 5 för 5V-kamera
- Video passera från CAM-pad till VTX-pad
Fysisk:
- Mått: 36 x 36 mm
- Vikt: 6g
- Montera hål 30,5 mm fyrkantigt avstånd
Paket inklusive:

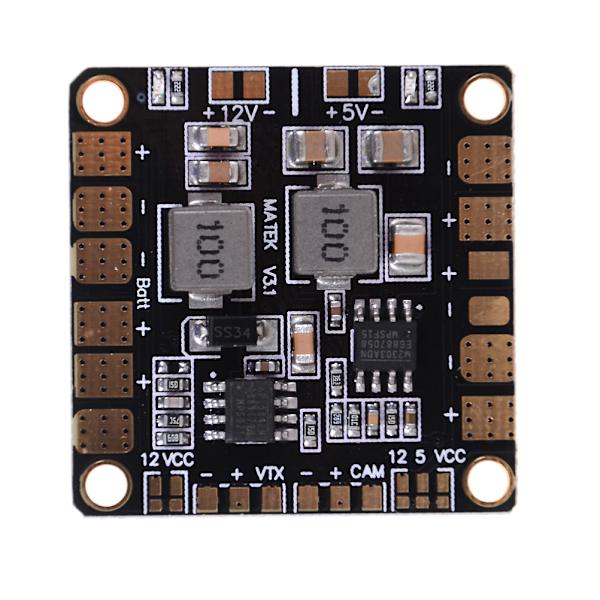

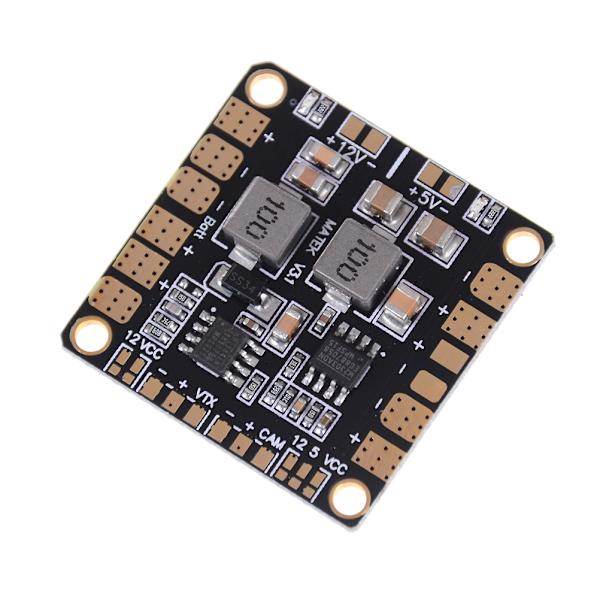

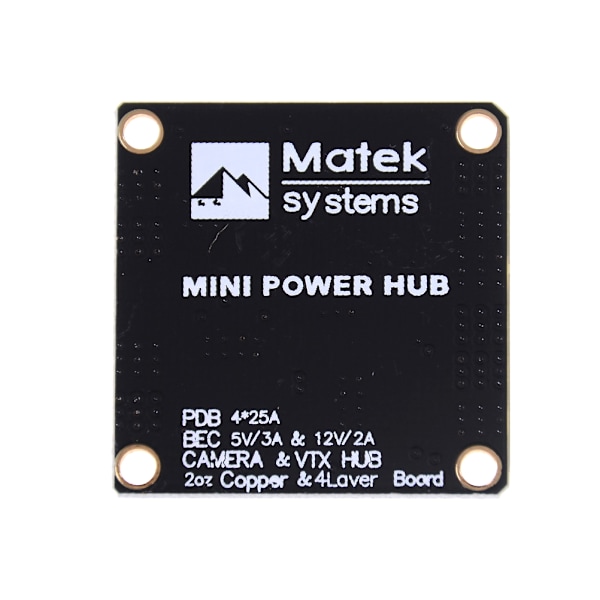

1 x Power Distribution Board PDB
