Funktioner

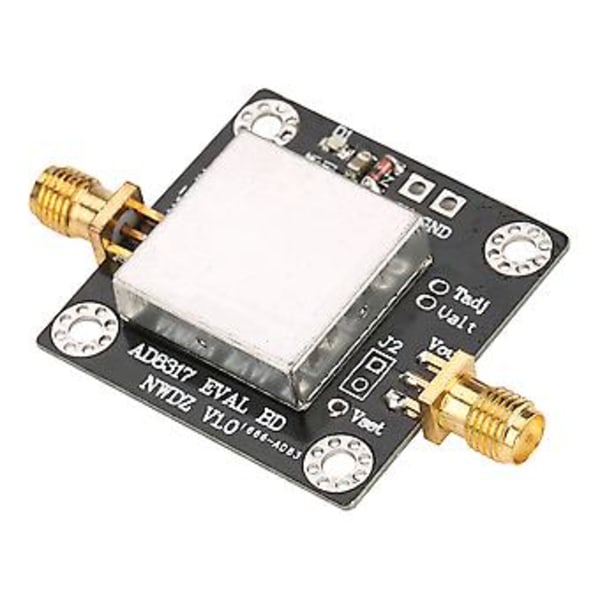

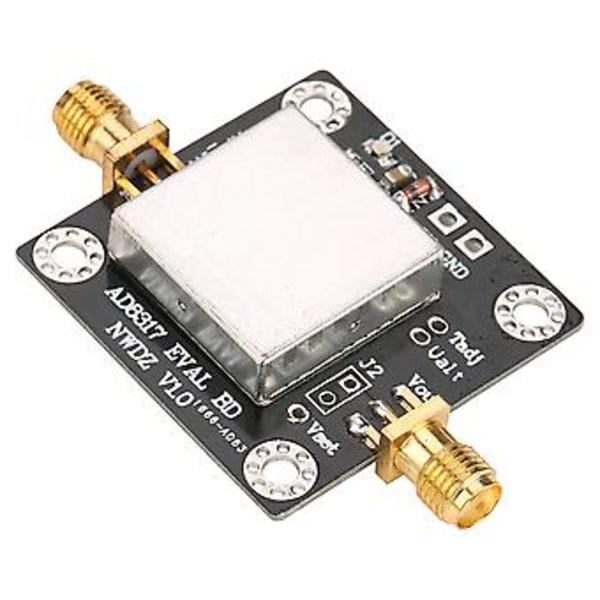

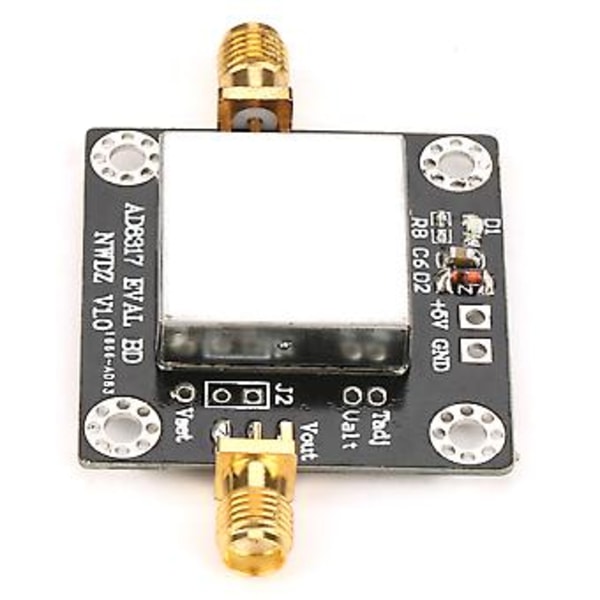

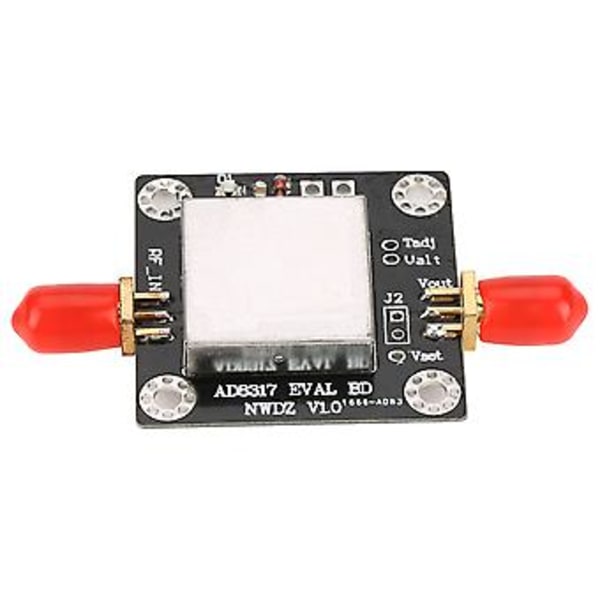

1. Produkten är designad med AD8317-chip och används för RF-signal effektdetektering.
2. Kan detektera effekt i -55dBm till 0dBm av en RF-signal, så att RF-signalen omvandlas till DC-spänningsutgång.
3. Ju större amplitud eller effekt hos RF-signalen, desto högre utspänning, och utspänningen är direkt proportionell mot logaritmen för insignalamplituden, vilket utökar det dynamiska området för den detekterade signalen, som sträcker sig reac
4. Den kan användas i stor utsträckning vid radiofrekvenssignaldetektering, signal effektmätning, miljöfältstyrkedetektering.
5. Den kan också användas som en del av automatisk förstärkningskontroll och automatisk nivåkontroll.
Specifikation
Funktioner:

Produkten är designad med AD8317-chip och används för RF-signal effektdetektering.
Kan detektera effekt i -55dBm till 0dBm av en RF-signal, så att RF-signalen omvandlas till DC-spänningsutgång.

Ju större amplitud eller effekt hos RF-signalen, desto högre utspänning, och utspänningen är direkt proportionell mot logaritmen för insignalamplituden, vilket utökar det dynamiska området för den detekterade signalen, som sträcker sig upp till 55dB.
Den kan användas i stor utsträckning vid radiofrekvenssignaldetektering, signal effektmätning, miljöfältstyrkedetektering.
Den kan också användas som en del av automatisk förstärkningskontroll och automatisk nivåkontroll.
Användning: RF-sändare PA börvärdeskontroll och nivåövervakning; Effektövervakning i en radiolinjesändare; RSSI-mätningar i basstationer, WLAN, WiMAX och radar



Specifikation:

Ingångsimpedans: 50 Ohm
Utgångsimpedans: 50 Ohm (videoimpedans)
Arbetsfrekvens Freq: 1MHz ~ 10GHz
Utspänningsområde: 1,6 ~ 0,4v (motsvarande -55 ~ 0 dBm)
Ingång/utgångsförhållande: 22mv /dBm
Ingång dynamiskt område: -60 ~ +5dBm (högt linjärt dynamiskt område: -55 ~ 0 dBm)
Matningsspänning: +3.3~5V.DC @20mA

Storlek: 6.5*3.5cm/2.6*1.4in

Vikt: Ca.9g/0.3oz




Paketlista:

1 x Logaritmisk Effektmätare
