Funktion:

1. Med start / stopp-funktion går modulen in i oändligt cykelläge efter start, och reläet fungerar på och av enligt den inställda tiden.

2. Oändliga cykelmoduler för på- och avstängning, fördröjningstiden kan justeras separat, den längsta fördröjningen kan vara 1000 min.

3. Låg strömförbrukning på styrkortet, mindre än 1W.

4. Startknapp för extern kabeldragning: Passiv switchingång. Den gröna lampan tänds efter start och förblir i rött ljus efter stopp.

5. Knappen måste vara olåst (dvs. självåterställande). Den kan också anslutas till externa spänningssignaler. När spänningen är lägre än 2V är den låg nivå. När spänningen är högre än 2V är den hög nivå. Den maximala ingången bör inte överstiga 30V.

Specifikation:

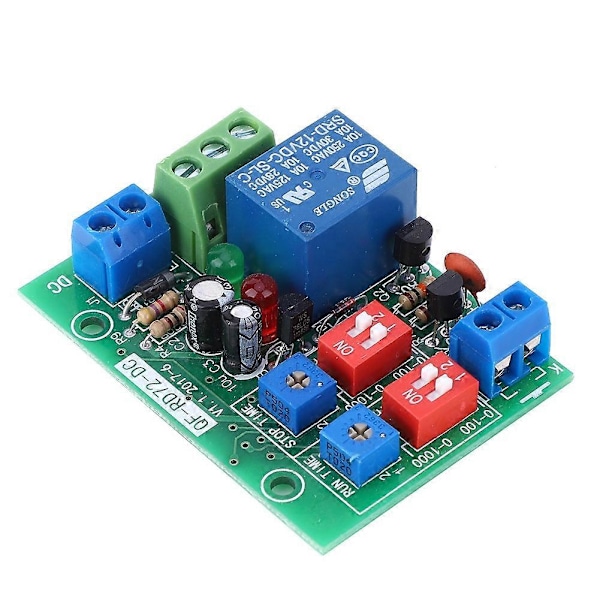

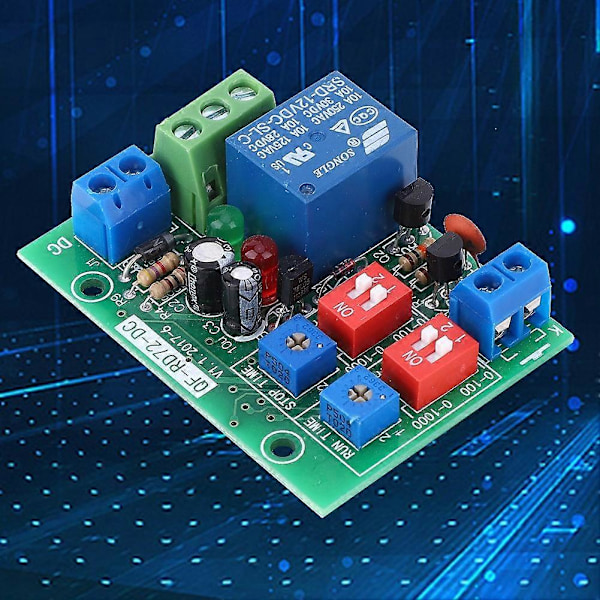

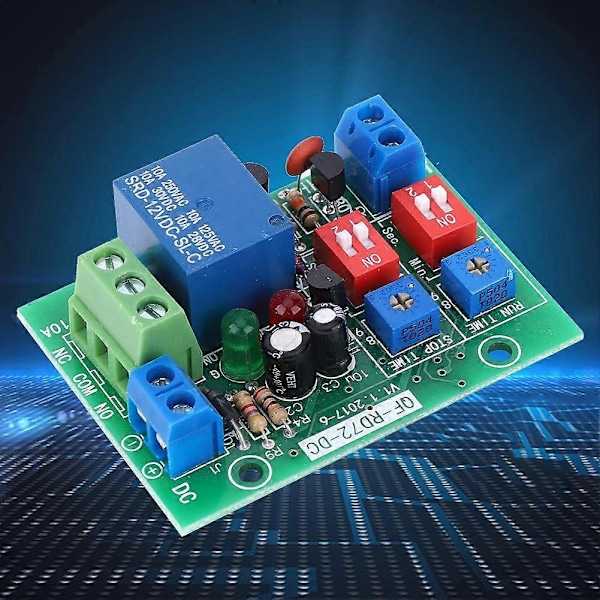

Artikeltyp: Cyklisk På-Av Relämodul

Spänning: DC 12V

Strömförbrukning: NO Normalt sluten kontaktterminal på reläet, vanligtvis inte ansluten.

Instruktioner:

Tiden kan ställas in i både på- och avstängt läge

Se den detaljerade förklaringen av de faktiska bilderna och bilderna senare för att förstå driftsmetoden mer intuitivt.

1. Inställning av PÅ-tid:

Potentiometern under RUN TIME-markeringen justerar tiden, medurs för att öka varaktigheten och moturs för att förkorta varaktigheten.

Vänster sida av nedåtvredsbrytaren på potentiometern är tidsintervallinställningen. Det justerbara intervallet för det justerbara motståndet är 0-100 efter att ha vridit nedåt; intervallet 0-1000 efter att ha vridit uppåt.

Höger sida av nedåtvredsbrytaren på potentiometern är inställd i enheter. Vrid nedåt till Sek. För sekunder; vrid uppåt till Min. För minuter.

2. Inställning av AV-varaktighet:

Potentiometern under OFF TIME-markeringen justerar tiden, medurs för att öka varaktigheten och moturs för att förkorta varaktigheten.

Vänster sida av nedåtvredsbrytaren på potentiometern är tidsintervallinställningen. Det justerbara intervallet för det justerbara motståndet är 0-100 efter att ha vridit nedåt; intervallet 0-1000 efter att ha vridit uppåt.

Höger sida av nedåtvredsbrytaren på potentiometern är inställd i enheter. Vrid nedåt till Sek. För sekunder; vrid uppåt till Min. För minuter.

3. Startknapp:

Anslut den självåterställande knappen, tryck på den en gång, växla till grönt ljus, vilket indikerar driftstatus, modulen kommer automatiskt att fungera enligt den inställda drifttiden och stopptiden, oändlig cykel. Vid denna tidpunkt, tryck på startknappen igen, modulen växlar till ett rött ljus, vilket indikerar att den är i stoppat läge.

4. Exempel på tidsinställning:

Krav: 20 sekunder på, 30 minuter av, oändlig loop.

Inställningar:

(1) Vrid ned drifttidsintervallet till 0-100;

(2) Vrid ned drifttidsenheten till sekunder;

(3) Vrid drifttidspotentiometern till 20-positionen, det vill säga 20/100-positionen från vänster;

(4) Vrid ned stopptidintervallet till 0-100;

(5) Vrid upp stopptidsenheten till minuter;

(6) Vrid stopptidspotentiometern till 30-positionen, det vill säga 30/100-positionen från vänster;

Obs: Potentiometerns position kan också snabbt lokaliseras genom att mäta spänningen. Den minsta justeringen av den centrala armen är 0V, och den högsta positionen är 5V. Till exempel, den måste justeras till 20, det vill säga 20/100 * 5V = 1,0V; för att justeras till 30 är det 30/100 * 5V = 1,5V

Alternativbeskrivning:

Driftläge:

(1) RD72-DC-A / Standard: Tryck på startknappen en gång för att starta cykeln och tryck sedan på startknappen igen för att stoppa arbetet. Startcykelläget är: på--av--på--av--

(2) RD72-DC-AS / Aktiveringsversion: Tryck och håll ned knappen för att starta den oändliga loopen, släpp knappen för att stoppa loopen och hoppa till det frånkopplade läget. Startcykelläget är: på--av--på--av--.

Paketlista:

1 x Relämodul
