Funktioner:

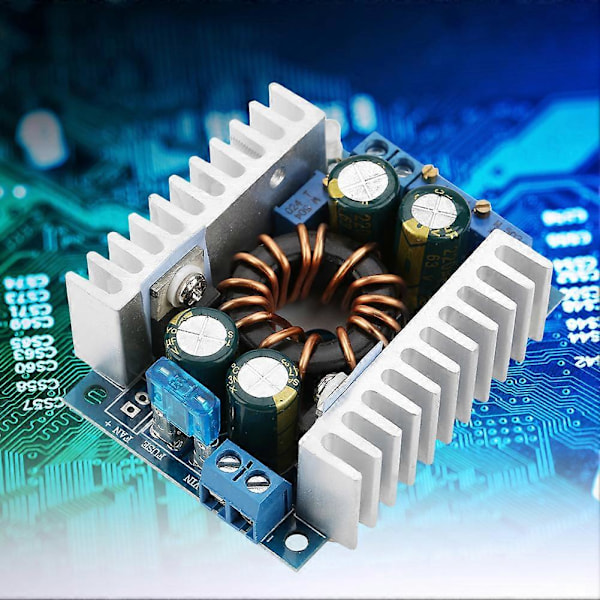

Detta är en icke-isolerad DC-strömomvandlarmodul med lång livslängd.

Hög effekt och stabil utgång, den omvandlar 10-32VDC till 12-60VDC.

Högkvalitativa komponenter säkerställer hög omvandlingseffektivitet, upp till 95%.

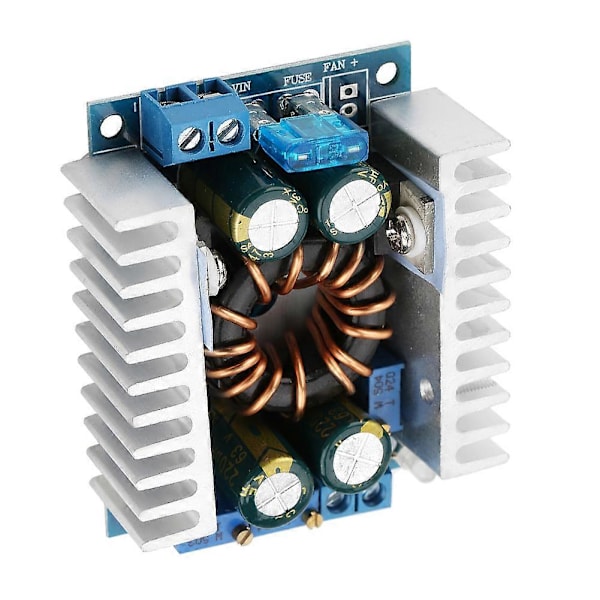

Designad med stora kylflänsar för bättre värmeavledning.

Används ofta för spänningsstabilisering av solenergi, batteriladdning, drivning av stora effekt-LED, etc.





Specifikation:

Typ: Icke-isolerad step up-modul (BOOST)

Ingångsspänning: 10~32VDC

Ingångsström: 16A (MAX.); om mer än 8A, vänligen förbättra värmeavledningen

Viloström: 15mA (testad vid omvandling av 12V till 20V; den ökar när utgångsspänningen är högre)

Utgångsspänning: 10~60VDC kontinuerligt justerbar

(Gäller endast där ingångsspänningen är lägre än utgångsspänningen, kan inte sänka spänningen)

Utgångsström: 8A (relaterat till skillnaden mellan ingångs- och utgångsspänning, ju större spänningsskillnad, desto mindre utgångsström. Vänligen förbättra värmeavledningen när strömmen överstiger 4A)

Konstant strömutgångsområde: 0,3~8A

Justeringsområde för tändningslampor: 0,3~8A

Uteffekt: Naturlig kylning 90WMAX; Förbättrad kylning 150WMAX

Drifttemperatur: -40 till 85 (om temperaturen är för hög, vänligen förbättra värmeavledningen)

Frekvens: 150KHz

Omvandlingseffektivitet: 95% (Effektiviteten är relaterad till ingångs-/utgångsspänning, ström och spänningsskillnad)

Kortslutningsskydd: Ja (ingång 15A säkring)

Omvänd ingångsskydd: Nej, kan vanligtvis ansluta diod i serie till ingången

Utgångsindikatorlampa: Med laddningsindikation; den visar rött vid laddning, grönt när den är fulladdad

Utgångsflödesskydd: Ja

Installationsmetod: Fyra 3 mm skruvar (INGÅR EJ)

Kopplingsmetod: Plintar

Vikt: 74g / 2.6oz (ungefär)





Paketlista:

1 * Spänningsomvandlare





Strömjustering:

1, Justera CV-potentiometern, beroende på lastkraven, justera utgångsspänningen till lämpligt värde, exempel: 4 serier av batteri till 55V, 10 serier LED till 37V

2, Modulens utgångsströmsvärde är inställt på minimum (vrid CC-potentiometern moturs tills du hör ett litet knastrande ljud från potentiometern)

3, Anslut till amperemeter, ansluten till LED eller batteri, justera CC-potentiometern till önskad ström. Om den används för laddning, ladda ur batteriet före justering.

Eftersom ju mer batterikraft, desto mindre laddningsström. Observera att strömmen i denna modul inte kan justeras med kortslutning.

4, Slå på strömjustering, används för att indikera om batteriet är fulladdat. Rött ljus lyser vid laddning, grönt ljus lyser när det är fulladdat. Anslut ett fulladdat batteri till utgångsänden och justera tändningspotentiometern tills grönt ljus lyser.
