Beskrivning

Utforska kapaciteten hos STM32F103C8T6 utvecklingskortet, designat för avancerade mikrokontrollerentusiaster och ingenjörer. Detta kort har den kraftfulla ARM Cortex-M3 arkitekturen, vilket säkerställer hög prestanda och tillförlitlighet för dina projekt.

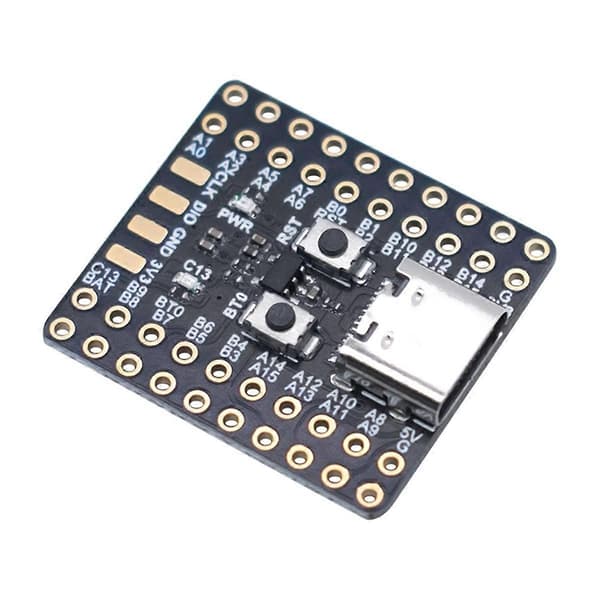

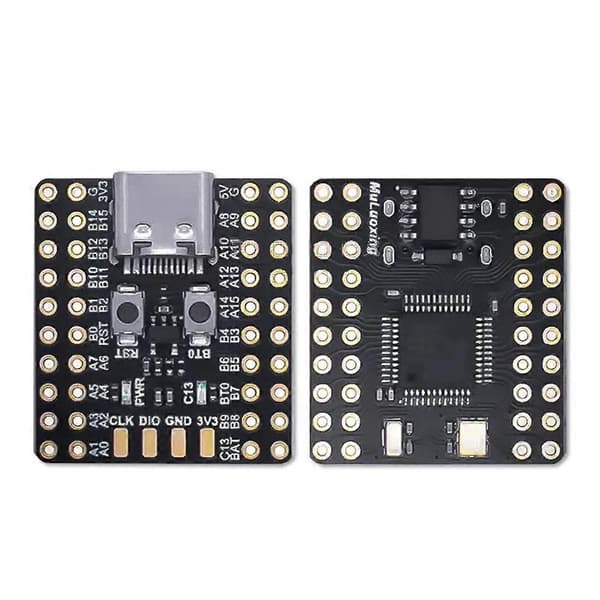

Utrustat med ett original STM32F103C8T6 chip och en CH340 USB-till-seriell omvandlare, ger detta utvecklingskort en robust plattform för programmering och experiment. Dess minimala systemdesign underlättar enkel integration i större projekt eller fungerar som en bra utgångspunkt för att lära sig krångligheterna i ARM-baserade system.

TYPE-C USB: Strömingång eller USB/serieport (CH340N)

Knappar: RST (återställningsknapp), BTO (knapp för val av uppstarts läge)

LED: PWR (strömindikator), C13 (användarkontrollindikator, PC13 styr LED-katoden)



OM TYPE-C PORT FUNKTIONSVAL:

core-kortet eftersträvar en liten storlek för en enda TYPE-C-portdesign, och USB-funktionen och serieportsfunktionen är ömsesidigt exklusiva, när

svetsning av U2 (CH340N) utan svetsning av R4 och R5, används port C som en seriell kommunikationsfunktion.

När U2 (CH340N) inte är svetsad till R4 och R5, används port c som en USB-kommunikationsfunktion.

Om TYPE-C-port CC-portens hårdvarudesign

CC1 och CC2-stift är suspenderade: Endast USBA till TYPE-C-datakabel kan användas för strömförsörjning.

Pull-down 5.1K-motstånd med korta CC1- och CC2-stift: Använd både en snabbladdningskälla och en EMARK-kärna. Den dubbla C-portkabeln på chipet kommer inte att strömförsörjas, och resten kan strömförsörjas normalt.

CC1 och CC2 stift pull-down 5.1K motstånd respektive: standarddesign, strömförsörjning, rekommenderas.

Seriell nedladdning

Gå in i BOOT-läge:

Hot enter: Håll ned återställnings- och BOOT-knapparna samtidigt, släpp återställningsknappen i cirka 1 sekund och släpp sedan BOOT Tryck på knappen för att gå in i BOOT-nedladdningsläget.

Coldenter: Håll ned BOOT-knappen, anslut USB-strömförsörjningen i cirka 1 sekund och släpp sedan
