Funktioner:
1. OFFLINE LASERGRAVERINGS: Använder GRBL1.1f-firmware, har stabil prestanda. Med valfri offline-modul, möjliggör offline verktygsinställning och gravering. Laser direkt in i bilden för gravering, ingen programmering, ingen design, enkelt och bekvämt
2. JUSTERBAR EFFEKT: Lasern stöder PWM- eller TTL-signalstyrning, och effekten är justerbar från 0-100%. Spindlen stöder PWM-effekt 0-100% justerbar. Förbättrad spindeldrift kan stödja 20000 rpm-spindlar

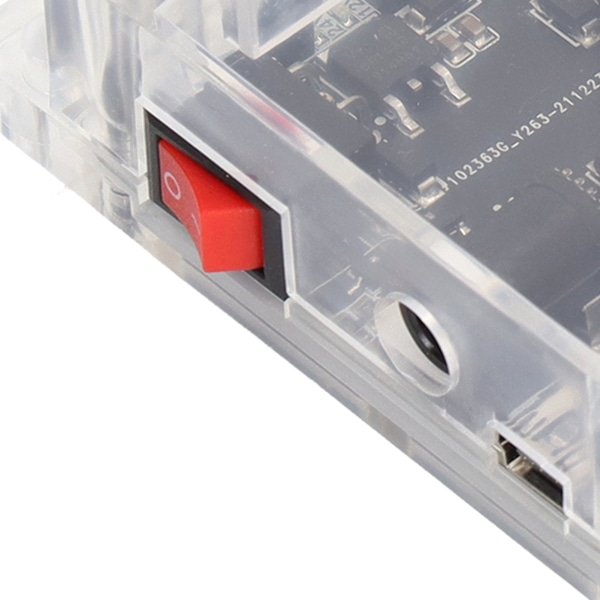

3. STABIL ÖVERSTRÖMSKYDD: Ger stegmotoröverströmsskydd för att undvika skador, uppgraderad integrerad stegmotorstyrning, 2A hög ström med hög stabilitet. Tillagt strömbrytare

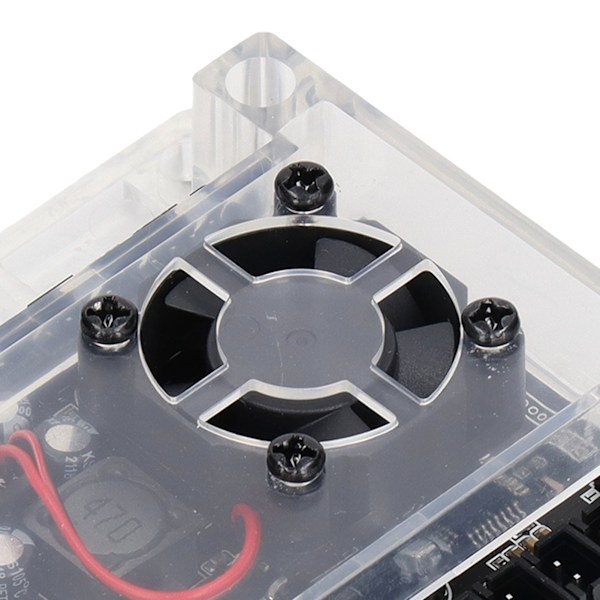

4. GOD VÄRMEAVLEDNING: Professionellt skalsskydd, fläkten avleder aktivt värme och värms inte upp under lång tid. Öka fläktporten för tvungen värmeavledning, öka skalet för att skydda styrkortet under transport och undvika kortslutningsfel under användning
5. KORTSLUTNINGSSKYDDSFUNKTION: Avbryt drivmodulen, använd en integrerad importerad stegmotorstyrning, med kortslutningsskydd, integrerad värmeavledande aluminiumlegering
6. AUTOMATISK IDENTIFIERING MED OPTOKOOPLARISOLERING: Lägg till offlineigenkänning, kan sätta in offline-modul och dator samtidigt. Offline kommer automatiskt att identifiera om det finns datorstyrning. Spindeldriften ökar optokopplarisoleringen, så att styrkortet genererar mindre värme, och spindlhastighetsregleringen är mer linjär och säkrare
7. FÖRBÄTTRAD USB-GRÄNSSNITT: Det ursprungliga USB-gränssnittet är lappsvetsning, lätt att tappa på grund av transportkollision och felaktig användning, och nu är det ändrat till en kontakt, mycket kraftfull
Specifikation:
Artikeltyp: Styrkort för CNC-graveringsmaskin
Anslutning: USB (USB CH340)
Programvara: För GRBL-styrenhet, för UniversalGcodeSender
Huvudstyrchip: För Atmel 328P
Spindeldriftchip: För MOSFET (rekommenderas 24V, ström inom 10A)
Spindles PWM-hastighetsreglering: Stöd
Stöd för stegmotor: 12V, inom 1.5A, det rekommenderas att den maximala strömmen är mindre än 2A, och uppvärmning. (alla stegmotorer 42, 57)
Lasergravering: Stöd
Strömanslutning: 5.5-2.5mm DC-gränssnitt
Stödjer: För GRBL-kontroll eller Candle (3 axlar); Laser för Grbl
Stödsystem: För Windows XP 7 8 10
Stöd för laser: 12V 5A maximalt
Spindlmotorgränssnitt: Maximalt stöd för 400W DC-spindlmotor
Stöd för XYZ tre axlar styrning, spindel, laserhuvud.
Paketlista:

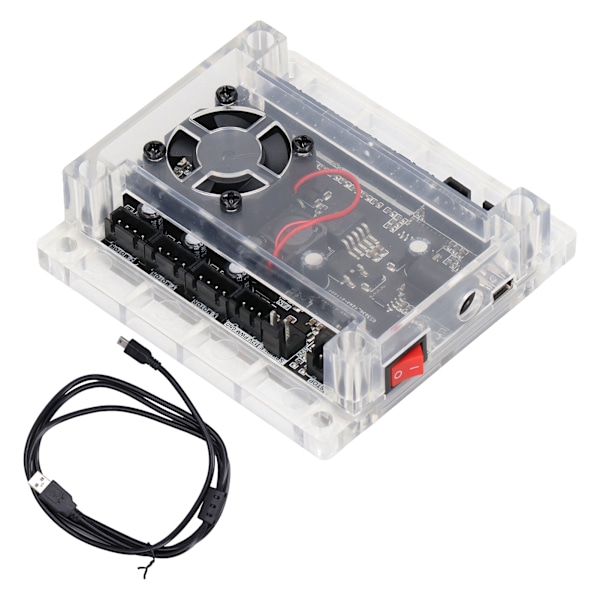

1 x Styrkort för CNC-graveringsmaskin1 x USB-datakabel
