Introduktion
Låg ljudnivå gliddesign: Linjär axel i kolstål och de helt förseglade SC-glidblocken i aluminium fungerar perfekt tillsammans. Med sitt inbyggda kullager erbjuder den lågfriktionsrörelse som är jämn och utan lutning, vilket möjliggör mer enkel kontroll.
Hög noggrannhet: Den cirkulära axeln har exakta dimensioner och rakhet, vilket garanterar hög noggrannhet, repeterbarhet och stabilitet under rörelse. Den solida aluminiumbasen och glidblocket levereras med exakta monteringshål för enkel och pålitlig installation och anslutning av användare.

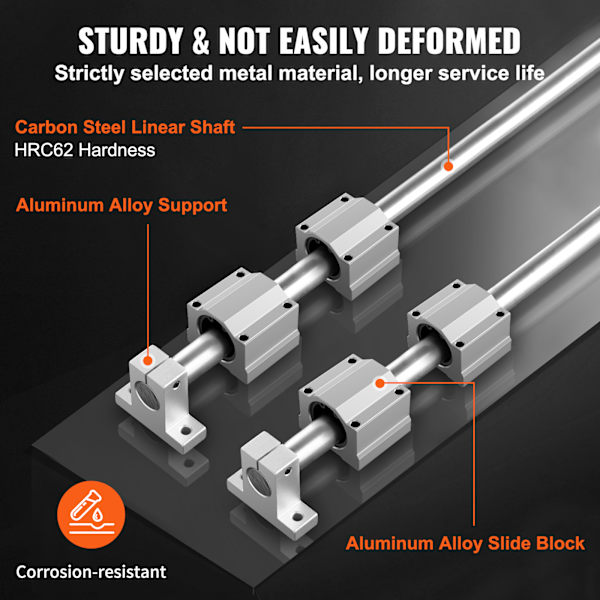

Hållbar och långvarig design: Tillverkad av kolstål och aluminium, har linjärskenan en förkromad yta för rostskydd och stor hållbarhet. Den har 4 inbyggda glidblock i aluminium och kullager för sömlös och ohindrad glidning.
Används i stor utsträckning: Det mångsidiga SFC linjärskensetet är lämpligt för en mängd olika högbelastningsautomationsutrustning och gör-det-själv-projekt som router/fräs/svarvslädar, 3D-skrivare, lasergravörer, CNC-maskiner, träningsrockerplattor, etc.

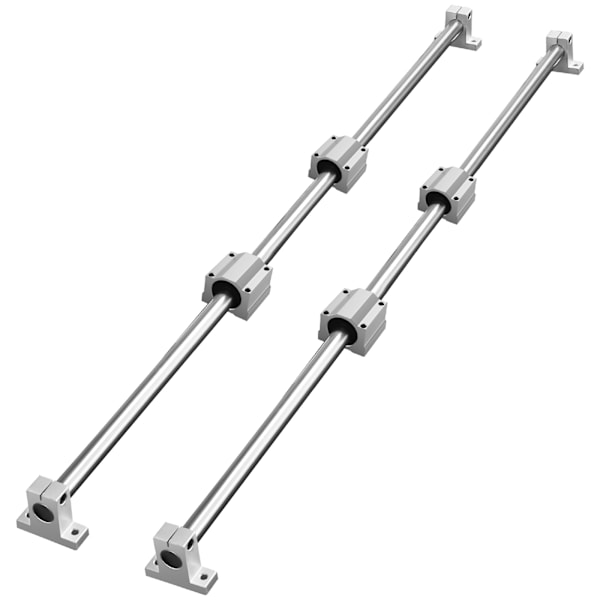

SFC Linjärstyrskena Set Design: Linjärrörelsestyrskenan levereras med 2 x 1000 mm (39,4\"\") långa SFC16 linjära axlar, 4 x SC16 glidblock och 4 x skensupportar. Varje block har en dynamisk belastning på 774N och en statisk belastning på 1180N.
Användarvänlig installation
Linjärstyrskenorna levereras förmonterade med axeln, stöden och glidblocken. De har monteringsskruvhål på både blocken och skensupportarna för snabb och bekväm installation. Åtdragningen av glidlagren kan enkelt justeras via sidskruvhålet på blocket.
Exceptionell lasthantering
Konstruerad med en robust helmetallram, låser linjärlagret säkert glidblocket på den linjära axeln, vilket ger imponerande lastbärande styrka.

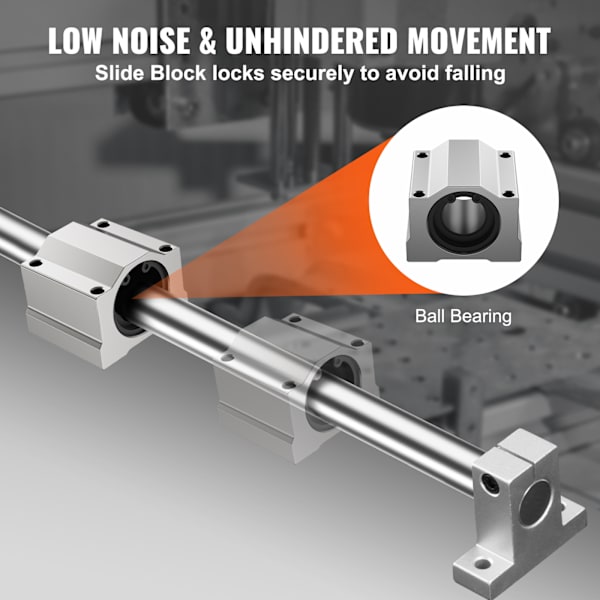

Enkel och smidig rörelse
SFC-glidblocken i aluminium, kombinerat med integrerade kullager, säkerställer sömlös glidning och enkel drift, vilket främjar långsiktig stabilitet.
Precisionsinstallation
Konstruerade med exakt hålavstånd, diameter och standardiserade axelstorlekar, möjliggör linjärrörelsestyrningarna exakt utrustningsinstallation för ökad noggrannhet.
Mångsidigt användningsområde
Detta linjärskenset är designat för en mängd olika högbelastningsautomationsapplikationer och gör-det-själv-projekt, inklusive CNC-graveringsmaskiner, svarvar och mer.


Specifikationer
Glidblocksmodell: SC16
Axeldiameter: Φ16 mm
Dynamisk belastning (per block): 774 N
Statisk belastning (per block): 1180 N
Material: Högkolstål & Aluminium

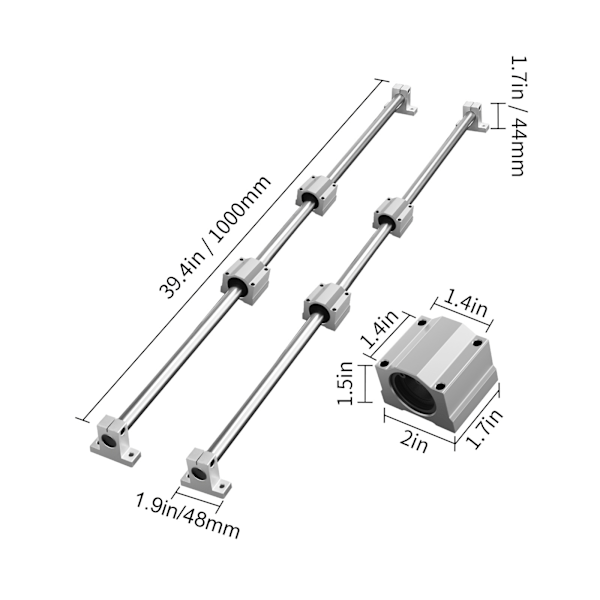

Produktmått (L x B x H): 1000 x 96 x 44 mm/39,4 x 3,8 x 1,7 tum
Glidblocksstorlek (L x B x H): 44 x 50 x 38,5 mm/1,7 x 2 x 1,5 tum
Monteringshålsavstånd A: 36 mm/1,4 tum
Monteringshålsavstånd B: 36 mm/1,4 tum
Paketstorlek (L x B x H): 1100 x 130 x 80 mm/43,3 x 5,1 x 3,1 tum
Nettovikt: 5,1 kg/11,2 lbs
Styrskenans längd: 1000 mm/39,4 tum
Modellnummer: SFC16 - 1000L


Paketinnehåll
4 x SC16 Glidblock
4 x Skensupportar
2 x SFC16 1000mm Linjär Axel
