VL53L0X Avståndsgivare med Time-of-Flight Breakout -VL53L0XV2 Modul för ; VL53L0X är ett avståndsbestämningssystem med Time-of-Flight integrerat i en kompakt modul. Denna platta är för VL53L0X, så vi rekommenderar att du läser VL53L0X-databladet (1MB pdf) noggrant innan du använder denna produkt.

VL53L0 använder teknik för att exakt mäta hur lång tid det tar för utsända pulser av infrarött laserljus att nå det närmaste objektet och reflekteras tillbaka till en detektor, så det kan betraktas som ett litet, fristående lidar-system. Denna Time-of-Flight (TOF)-mätning gör det möjligt att exakt bestämma det absoluta avståndet till ett mål utan att objektets reflektans påverkar mätningen i stor utsträckning.

Sensorn kan rapportera avstånd på upp till 2 m (6,6 fot) med 1 mm upplösning, men dess effektiva räckvidd och noggrannhet (brus) beror starkt på omgivningsförhållanden och målets egenskaper som reflektans och storlek, samt sensorns konfiguration. (Sensorns noggrannhet anges till att variera från +/-3% i bästa fall till över +/-10% under mindre optimala förhållanden.)

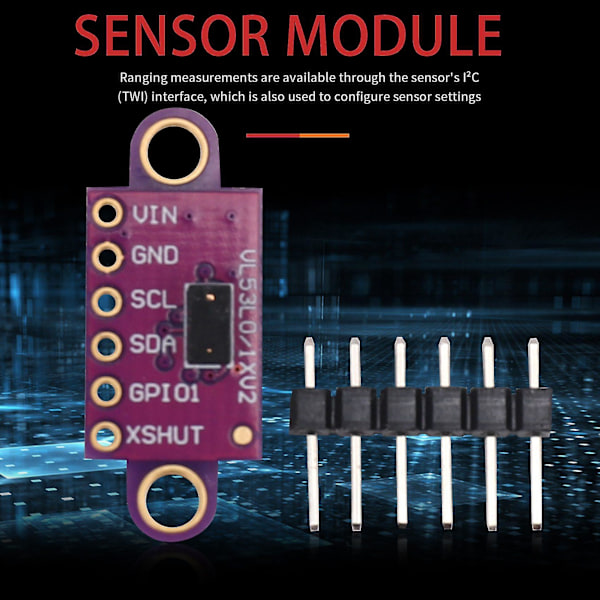

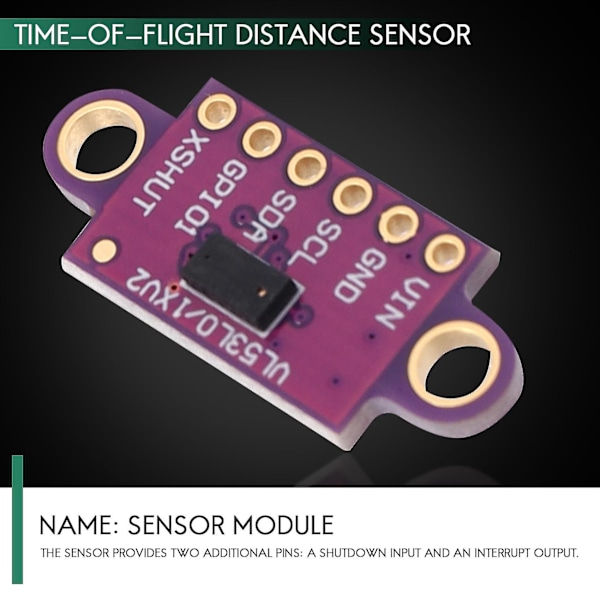

Avståndsmätningar är tillgängliga via sensorns IC (TWI)-gränssnitt, som också används för att konfigurera sensorinställningar, och sensorn tillhandahåller två ytterligare stift: en avstängningsingång och en avbrottsutgång.

VL53L0X är en utmärkt IC, men dess lilla, blyfria, LGA-paket gör det svårt för den typiska studenten eller hobbyisten att använda. Den arbetar också vid en rekommenderad spänning på 2,8 V, vilket kan göra gränssnittshantering svårt för Minicontrollers som arbetar vid 3,3 V eller 5 V. Vår breakout-platta åtgärdar dessa problem, vilket gör det enklare att komma igång med att använda sensorn, samtidigt som den totala storleken hålls så liten som möjligt.

PIN

VDD Reglerad 2,8 V utgång. Nästan 150 mA är tillgängligt för externa komponenter. (Om du vill kringgå den interna regulatorn kan du istället använda detta stift som en 2,8 V ingång med VIN frånkopplad.)

VIN Detta är den huvudsakliga 2,6 V till 5,5 V spänningsanslutningen. SCL- och SDA-nivåskiftarna drar IC-ledningarna högt till denna nivå.

GND Jord (0 V)-anslutningen för din strömförsörjning. Din IC-kontrollkälla måste också dela en gemensam jord med denna platta.

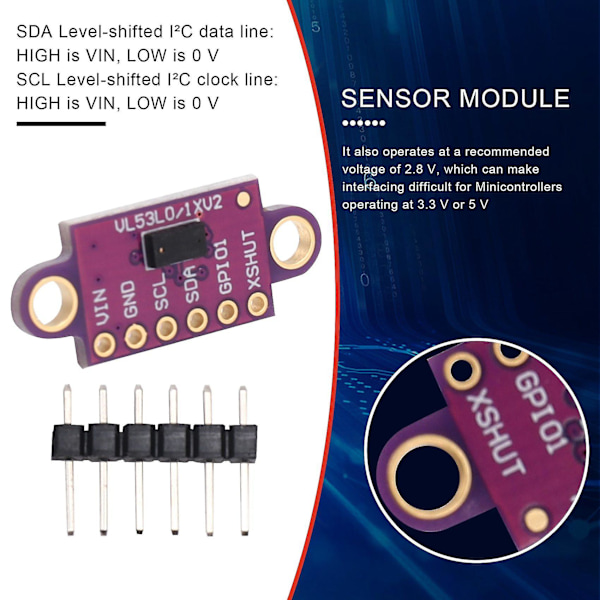

SDA Nivåskiftad IC-datalinje: HÖG är VIN, LÅG är 0 V

SCL Nivåskiftad IC-klocklinje: HÖG är VIN, LÅG är 0 V

XSHUT Detta stift är en aktiv-låg avstängningsingång; plattan drar den upp till VDD för att aktivera sensorn som standard. Att driva detta stift lågt sätter sensorn i hårdvarustandby. Denna ingång är inte nivåskiftad.

Färg:lila

material:plast

Paket innehåller :

1 x -VL53L0XV2V L53L0X Avståndsgivare med Time-of-Flight

Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig något från den verkliga saken. Den tillåtna mätfel är +/- 1-3cm.
