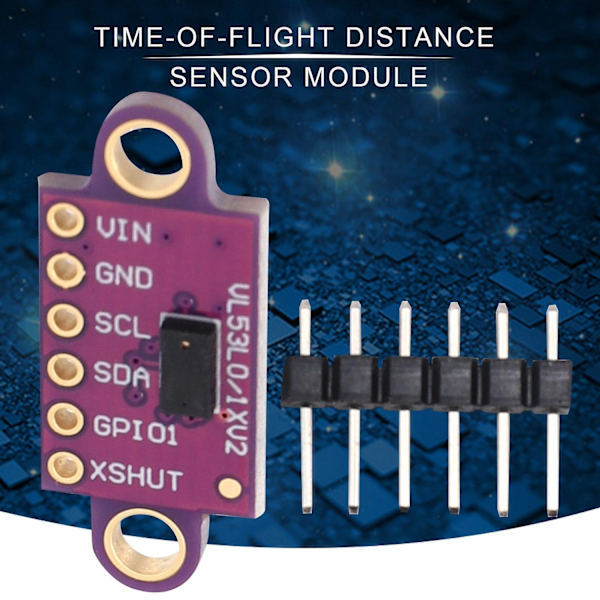

VL53L0X Tid-av-flykt-avståndssensor Breakout -VL53L0XV2-modul för ; VL53L0X är ett tid-av-flykt-avståndssystem integrerat i en kompakt modul. Denna kretskort är en bärare för VL53L0X, så vi rekommenderar att du noggrant läser databladet för VL53L0X (1 MB pdf) innan du använder denna produkt.
VL53L0 använder teknik för att exakt mäta hur lång tid det tar för utsända pulser av infrarött laserljus att nå närmaste objekt och reflekteras tillbaka till en detektor, så det kan betraktas som ett litet, fristående lidarsystem. Denna tid-av-flykt-mätning (TOF) gör det möjligt att exakt bestämma det absoluta avståndet till ett mål utan att objektets reflektans i hög grad påverkar mätningen.
Sensorn kan rapportera avstånd på upp till 2 m (6,6 fot) med 1 mm upplösning, men dess effektiva räckvidd och noggrannhet (brus) beror starkt på omgivningsförhållanden och målegenskaper som reflektans och storlek, samt sensorkonfigurationen. (Sensorns noggrannhet anges till att variera från +/-3 % i bästa fall till över +/-10 % under mindre optimala förhållanden.)

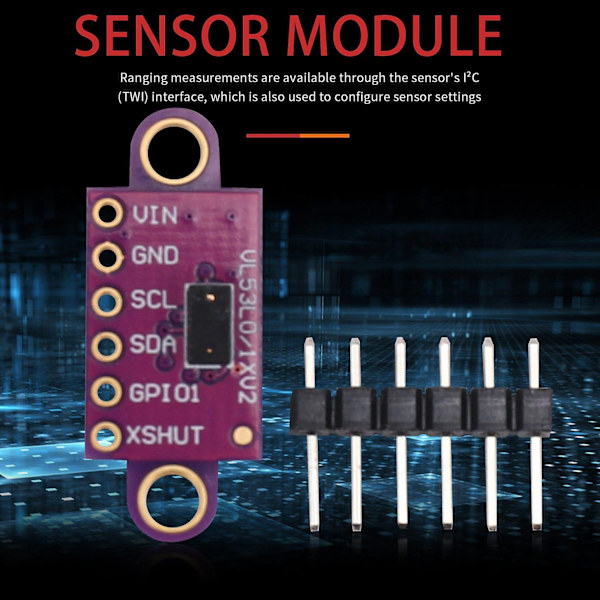

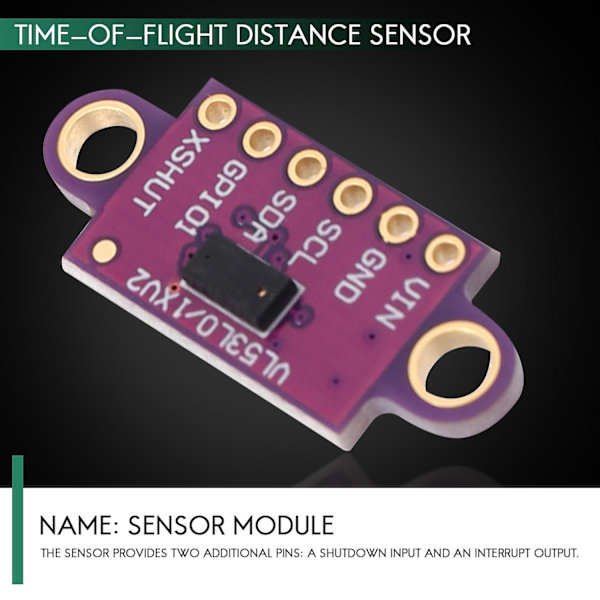

Avståndsmätningar är tillgängliga via sensorns IC (TWI)-gränssnitt, som också används för att konfigurera sensorinställningar, och sensorn tillhandahåller två ytterligare stift: en avstängningsingång och en avbrottsutgång.
VL53L0X är en utmärkt IC, men dess lilla, blyfria LGA-paket gör det svårt för den typiske studenten eller hobbyisten att använda. Den fungerar också vid en rekommenderad spänning på 2,8 V, vilket kan göra gränssnittet svårt för Minicontrollers som arbetar vid 3,3 V eller 5 V. Vår breakout-kort löser dessa problem, vilket gör det enklare att komma igång med att använda sensorn, samtidigt som den totala storleken hålls så liten som möjligt.
PIN-beskrivning
Reglerad 2,8 V-utgång. Nästan 150 mA är tillgängligt för att driva externa komponenter. (Om du vill kringgå den interna regulatorn kan du istället använda detta stift som en 2,8 V-ingång med VIN frånkopplad.)
VIN Detta är huvudanslutningen för 2,6 V till 5,5 V strömförsörjning. Nivåväxlarna SCL och SDA drar IC-ledningarna höga till denna nivå.
GND Jordanslutningen (0 V) för din strömförsörjning. Din IC-styrkälla måste också dela en gemensam jord med detta kort.

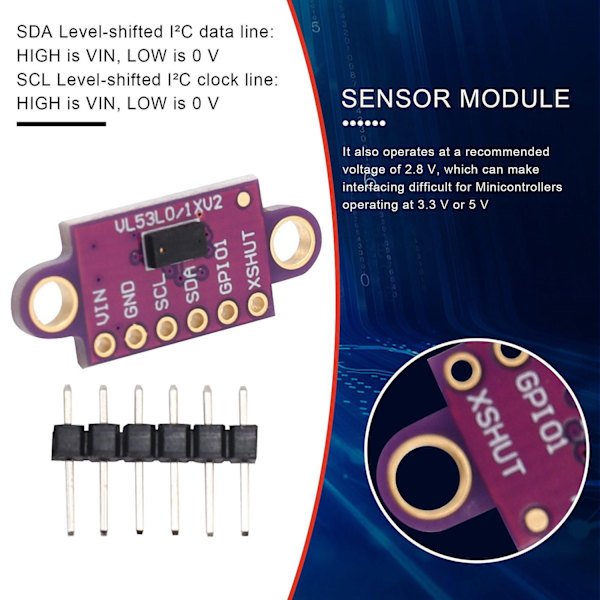

SDA Nivåväxlad IC-datalinje: HÖG är VIN, LÅG är 0 V
SCL Nivåväxlad IC-klocklinje: HÖG är VIN, LÅG är 0 V
XSHUT Detta stift är en aktiv-låg avstängningsingång; kortet drar upp det till för att aktivera sensorn som standard. Att driva detta stift lågt sätter sensorn i hårdvarustandby. Denna ingång är inte nivåväxlad.
Färg:lila
material:plast
Förpackningen innehåller:
1 x -VL53L0XV2V L53L0X Tid-av-flykt-avståndssensor
Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig något från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
