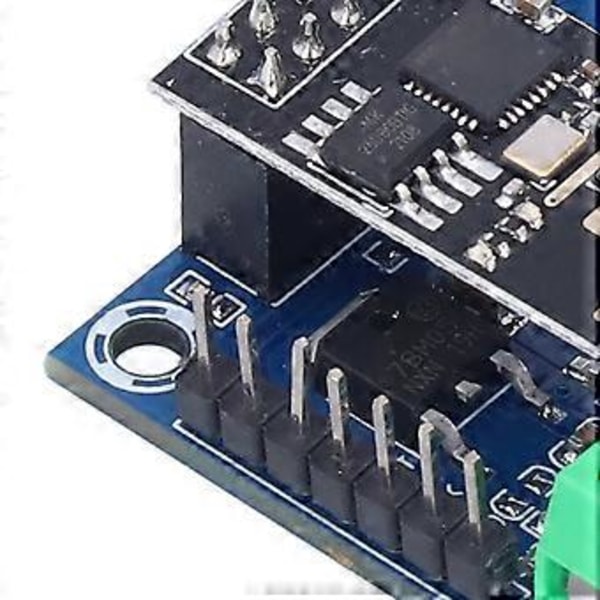

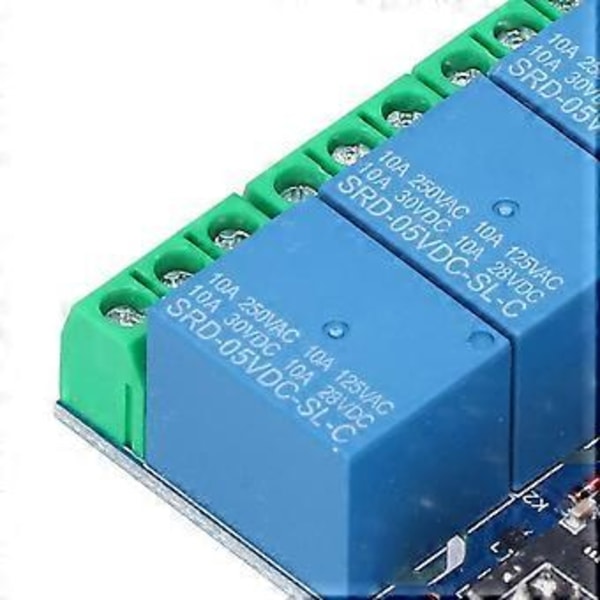

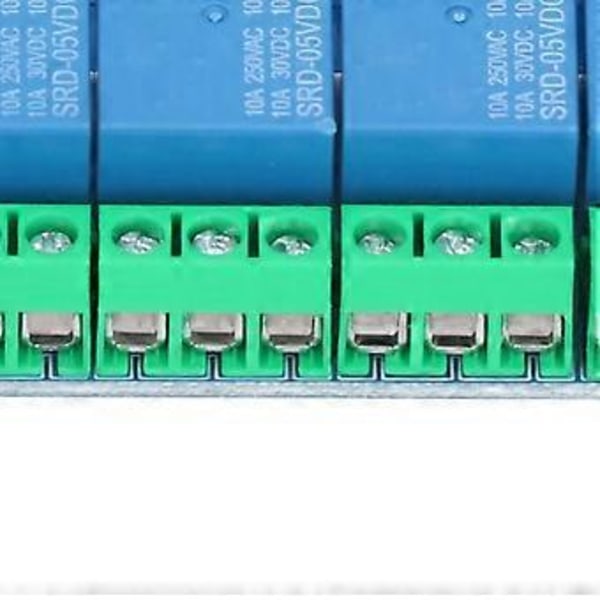

Funktion:1. 8 Bit MCU-chip: ESP8266 WIFI-relämodulen använder ESP01 som WIFI-modul, med ett moget och stabilt 8-bitars MCU-chip2. Enkel konfigurationsprocess: Endast en enkel konfigurationsprocess kan realisera trådlös styrning av reläet i det lokala nätverket med hjälp av mobiltelefonens APP, inbyggt lägesval och realtidsindikator för arbetsstatus3. 100 meter maximal överföring: Det maximala stabila överföringsavståndet är upp till 100 meter när mobiltelefonen är monterad på WIFI-modulen i en öppen miljö4. Minne vid strömavbrott: Använd för Smartconfig-teknik för att slutföra konfigurationen av kontot och lösenordet för ESP01 WIFI-modulen på mobiltelefonens APP, och det konfigurerade kontot och lösenordet har minnesfunktion vid strömavbrott5. Kort svarstid: Inbyggt 10A/AC, 10A/30V DC-relä, kan aktiveras kontinuerligt 100 000 gånger, med diodutflödesskydd, ger kort svarstidSpecifikation:Artikeltyp: WiFi-relämodulInbyggt: Högpresterande mikroprocessor och ESP-01WIFI-modul2 Arbetslägen: Mobiltelefonen är direkt monterad på WIFl-modulen; mobiltelefonen och WIFI-modulen är båda monterade på routernYtterligare funktion: Kan användas som ett USB-relä när ESP-01 är urkoppladÖverföringsavstånd: Det maximala stabila överföringsavståndet: Ca. 100 meter / 328,1 fotNär WIFI-modulen och mobiltelefonen är monterade på routern samtidigt beror överföringsavståndet på routerns signalstyrkaReserverat: UART-felsökningsgränssnitt och MCU-programnedladdningsgränssnittHur man använder: IN+, IN-: Strömingång.GND, TX, RX: UART seriella portstift.SWIM, PIN8, NRST: Reserverad MCU-programnedladdningsport.Knapp S1: Lägesväxling, standard är läge 1.Knapp S2: Återställ fabriksinställningar.LED D1/D2/D3/D4 (rött ljus): Reläets arbetsindikatorlampa, lyser när den är påslagen.LED D7 (rött ljus): Läge 1 indikatorlampa.LED D5 (blått ljus): Läge 2 indikatorlampa.LED D6 (grönt ljus): Arbetsstatusindikator, beskrivs enligt följande:(1) När den är avstängd betyder det att den självkonfigurerar eller tappar anslutningen till routern.(2) När 0,5S blinkar snabbt betyder det att man väntar på att mobilappen ska konfigurera WIFI-konto och lösenord för ESP-01-modulen.(3) När 2S blinkar långsamt betyder det att konfigurationen är klar och att man väntar på att upprätta en TCP-anslutning med mobiltelefonen.(4) När den alltid lyser betyder det att TCP-anslutningen har upprättats framgångsrikt med mobiltelefonen.De två reserverade bygelhattarna: Sätt in dem i botten vid normal användning (dvs. RX ansluter till RX1, TX ansluter till TX1), om du vill använda USB till TTL seriell portmodul för att felsöka ESP-01-modulen, sätt in dem i toppen (Annars kan det finnas störningar).COM1: Gemensam terminal.NC1: Normalt stängd, reläet är kortslutet med COM1 innan det slås på och det är avstängt efter att det har slagits på.NO1: Normalt öppen terminal, reläet är avstängt före inkopplingen och kortslutet med COM1 efter inkopplingen.COM2: Gemensam terminal.NC2: Normalt stängd, reläet är kortslutet med COM2 innan det stängs och det är avstängt efter att det har stängts.NO2: Normalt öppen terminal, reläet är avstängt före inkopplingen och kortslutet med COM2 efter inkopplingen.COM3: Gemensam.NC3: Normalt stängd, reläet är kortslutet med COM3 innan det slås på och det är avstängt efter att det har slagits på.NO3: Normalt öppen ände, reläet är avstängt före inkopplingen och kortslutet med COM3 efter inkopplingen.COM4: Gemensam terminal.NC4: Normalt stängd, reläet är kortslutet med COM4 innan det stängs och det är avstängt efter att det har stängts.N04: Normalt öppen ände, reläet är avstängt innan det stängs och kortslutet till COM4 efter att det har stängts.Reläkontrollkommando (hexadecimalt hex-format): Slå på det första reläet: A0 01 01 A2Stäng det första reläet: A0 01 00 A1Öppna det andra reläet: A0 02 01 A3Stäng det andra reläet: A0 02 00 A2Öppna det tredje reläet: A0 03 01 A4Stäng det tredje reläet: A0 03 00 A3Slå på det fjärde reläet: A0 0
