Testa OBD2-signaler med WOYO CTB007 CAN-testare för 12V och 24V
OBD2 breakout box för felsökning av bilar, lastbilar, motorcyklar och andra fordon
Visar realtidsdata och spänning på varje OBD2-stift
Stöd för flera protokoll, inklusive CAN, ISO9141-2 och J1850 PWM/VPW

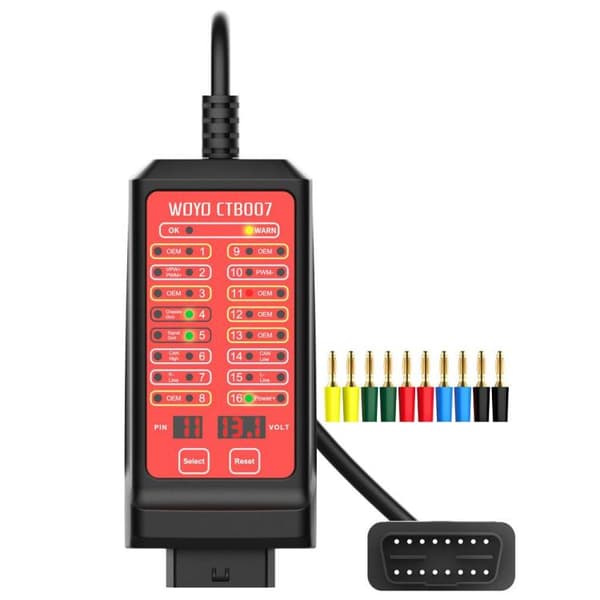

WOYO CTB007 är en CAN-testare och OBD2-testbox för fordonsdiagnostik, signaltestning och felsökning av elektriska kommunikationsfel. Verktyget stöder både 12V- och 24V-system och kan användas med personbilar, lastbilar, motorcyklar och andra kompatibla fordon.

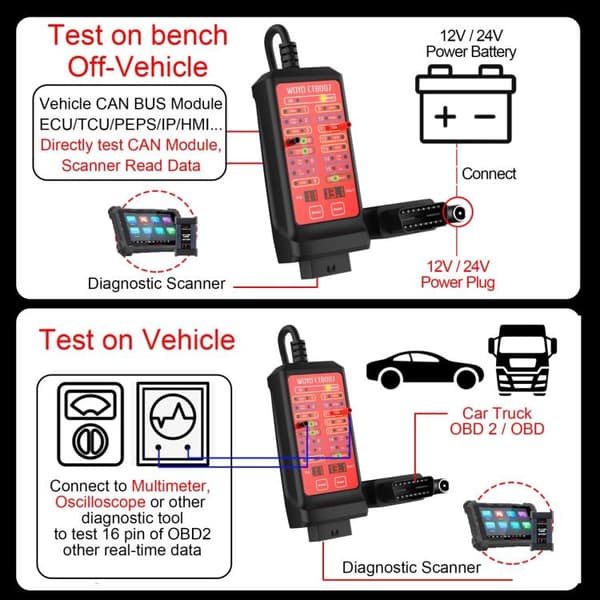

Den 16-poliga OBD-II-anslutningen gör det möjligt att koppla testaren direkt till diagnosutrustning, multimeter, oscilloskop eller andra mätinstrument. På så sätt kan du övervaka signaler i realtid och enklare identifiera fel som kommunikationsproblem, kortslutning, omvänd polaritet eller problem vid ECU-programmering.
Realtidsmätning, skyddsfunktioner och flexibel användning

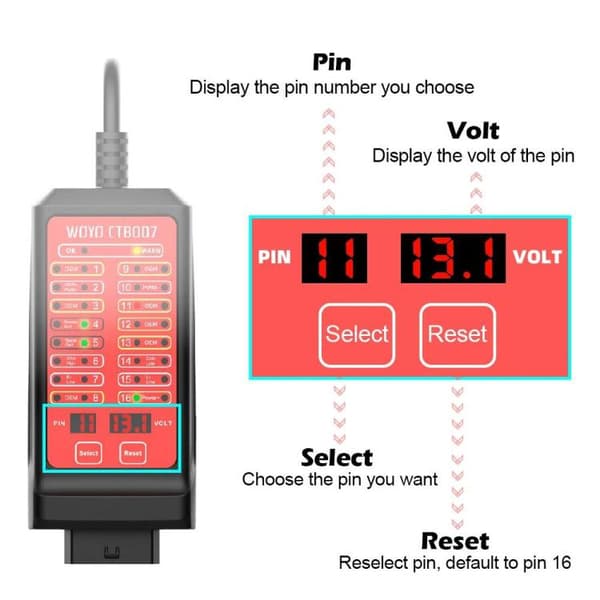

Testboxen visar aktuell spänning på varje OBD2-stift och varnar vid avvikande spänningsförhållanden. Den är även utrustad med inbyggt överbelastningsskydd via PTC-säkringar och indikatorer för omvänd polaritet på stift 4 och 5.
WOYO CTB007 har stöd för protokoll som J1850 PWM/VPW, ISO9141-2, ISO14230-4 och CAN (J-2284). Den externa 12V/24V-ingången kan användas för att bibehålla ECU-minnet vid exempelvis batteribyte. Den medföljande 70 cm långa kabeln ger smidigare åtkomst vid arbete i fordonet.
Specifikation
- Modell: WOYO CTB007
- Produkttyp: CAN-testare / OBD2 breakout box / diagnosverktyg
- Spänningssystem: 12V och 24V
- Ingångsspänning: 9V-32V DC
- Max utström: 2A
- Spänningsnoggrannhet: +/-0,1V
- Gränssnitt: OBD-II 16-pin
- Protokollstöd: J1850 PWM/VPW, ISO9141-2, ISO14230-4, CAN (J-2284)
- Skydd: PTC-säkringar och indikatorer för omvänd polaritet på stift 4 och 5
- Funktion: Signaltestning, spänningsövervakning och felsökning
- Extern strömförsörjning: 12V/24V-ingång för att bibehålla ECU-minne
- Kabel: 70 cm / 27 tum
- Anslutning: 16-pin x 2 mm testkablar med adaptrar
- Material: Plast
- Arbetstemperatur: 0 °C till 50 °C
- Luftfuktighet: Under 70 % RH
- Vikt: 0,35 kg
- Storlek: 18,5 x 13 x 5 cm
- Färg: Svart/röd
