PCB:n är den perifera kretsen för effektmodulen, den ska användas med för 's RA- eller M-serien, för 's S-seriemoduler för att fungera korrekt.
RA-seriens moduler måste felsökas innan alla stift från PCB-kortet justeras till spänningen innan alla stift löds.
M- eller S-seriens moduls arbetsspänning är 10-14V, du kan direkt montera modulen på PCB-kortet och justera den till 10-12V.

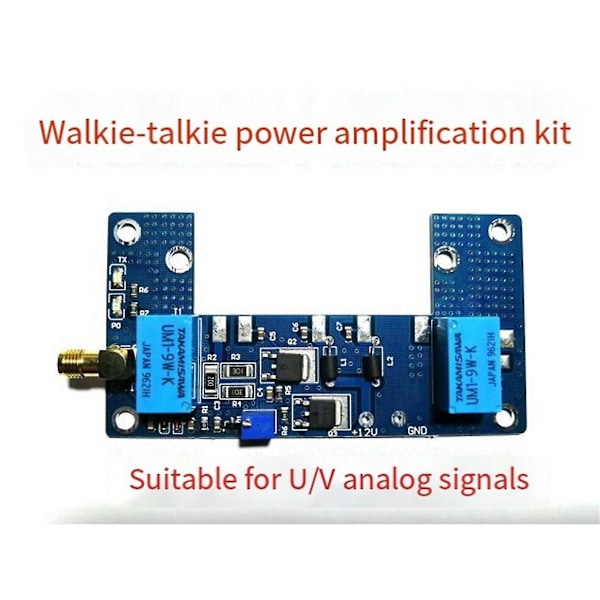

Kortet är huvudsakligen för 1-5W handhållna radioapparater och utveckling, med automatisk transceiver-omvandlingskrets, öka sändningseffekten för radioapparaterna så att de handhållna radioapparaterna har bilradions effekt, så att kommunikationen är längre bort och tydligare!

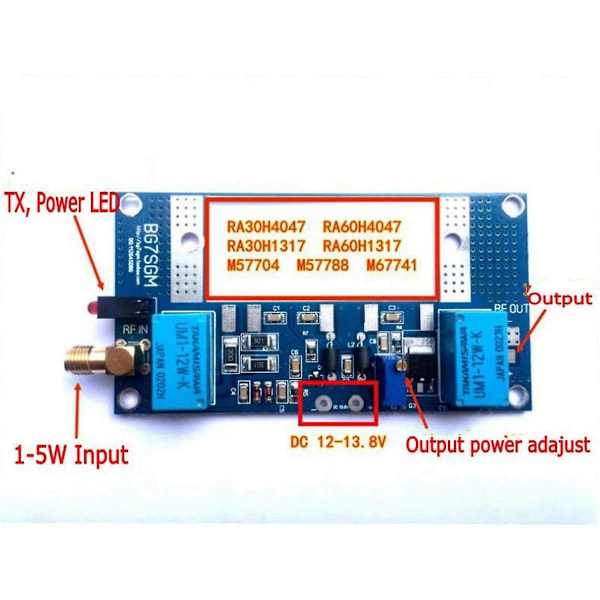

RA-modul från vänster om den andra foten (VGG) driftsspänning på 2,3-3,3V, (i detta spänningsområde ju högre uteffekt desto mer än detta värde kan vara självexciterad eller bränd effektmodul), felsökning innan walkie-talkien och PCB-kortet är anslutna till en bra, och förbered sedan en multimeter, multimetern till växel, och sedan kommer den röda pennan att anslutas till den andra foten av modulen på PCB-kortet (VGG), svart penna Anslut den negativa polen, tryck sedan på sändningsknappen på intercom, justera sedan den blå potentiometern på kortet (cirka 15 varv medurs för att bli mindre) kan läsa spänningsvärdet på multimetern.
Ineffekt: 1-5W
Uteffekt: 10-80W (Bestäms av installerade moduler)

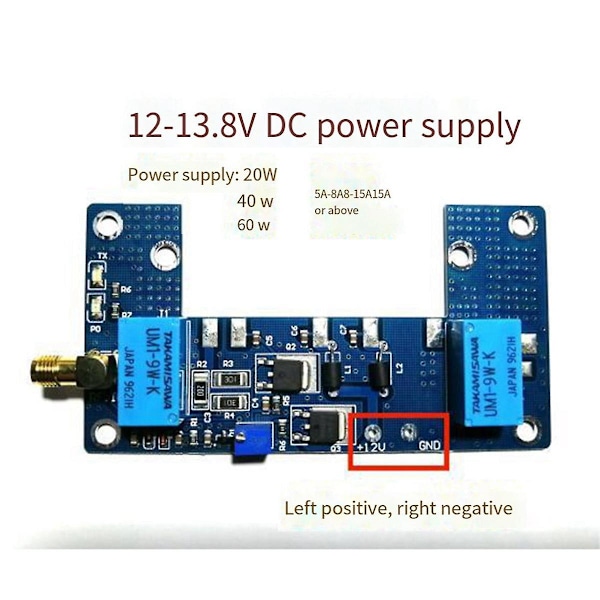

Inspänning: Dc 12-13.8V
Arbetsfrekvens: 136-170 400-470 (Bestäms av den installerade modulen)
Införingsförlust: -1.5DB
Stående vågförhållande: mindre än lika med 1.5
Obs: Olika partier kan ha skillnader i produktens utseende, färg och tryckta tecken, vilket inte påverkar användningen
Färg: Som visat
Material: PCB
Storlek: Cirka 94x50x1.6mm

Paket innehåll:
1 * RF-modulsats

Endast ovanstående paketinnehåll, andra produkter ingår inte.
