ZK-PP1K PWM pulsfrekvens arbetscykel justerbar modul fyrkantvåg rektangulär våg signal funktionsgenerator
Beskrivning:
1.PWM signalgenerator, fyrkantsvåg rektangulär våg signalgenerator
2. Används för att generera en fyrkantsvågssignal för rektangulär våg, som tillförs en för DC-motor eller en stegmotordrivenhet; Stegmotor, servomotor, elektrisk gripare, robotarm
3. Kombinera föraren för att realisera dimning, hastighetsreglering, styrmagnet för ventil etc. Det är dock inte möjligt att direkt driva laster som elektriska lampor, motorer och magnetventiler
Funktioner:
1. Två lägen kan väljas:
PWM-läge - frekvens (kontinuerlig), arbetscykel. Notera att antalet pulser inte kan set in i detta läge, och pulsen avges alltid;
PULSE-läge - positiv pulsbredd för tid, negativ pulsbredd för tid, fördröjd start för tid och justerbart antal pulser.
2 Med start-stopp-knapp kan extern omkopplare även användas för att styra utsignalen PÅ/AV.
3. Bred spänningsingång 3,3-30V, med antireversering för skydd, 5,08 mm anslutningskablar
Tekniska parametrar:
Arbetsspänning: 3,3~30V, med anti-reversskydd
Frekvensområde: 1Hz~150KHz, noggrannhet ca 1%
Driftcykelintervall: 0-, 1 % stegning
Antal pulser: 1-9999, eller oändligt (display '----' står för oändlighet)
Fördröjd utgångstid: 0,000s-9999s, minimum kan ställas in 1ms
Positiv och negativ pulsbreddslängd: 0,000s-9999s, minimum kan ställas in 1ms
Signalladdningskapacitet: mindre än 30mA
Utsignalens amplitud: amplituden är lika med matningsspänningen
Produktstorlek: 79mm*43mm*30mm
Produktvikt: 40 g
Förpackning: Antistatisk väska
Modulbeskrivning:
PWM-läge (skärmen har "%" för PWM-läge)

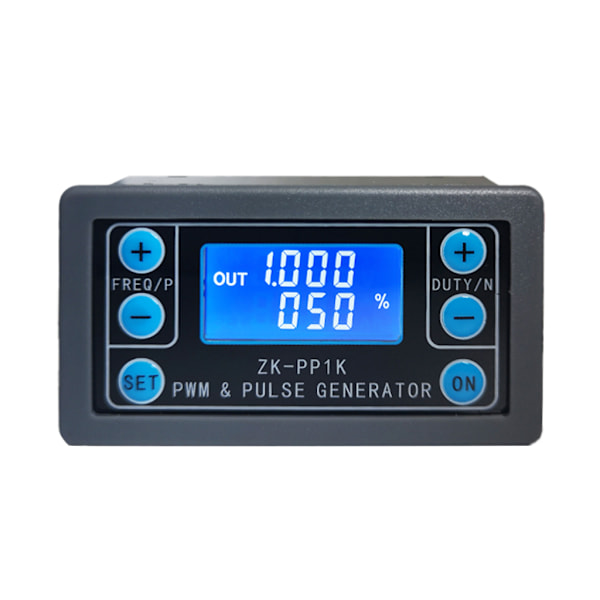

Fabriksinställningsläget är PWM-läge, FREQ+ och FREQ-tangentens set frekvens, DUTY+ och DUTY-knappens set arbetscykel; kort tryckning på ON-knappen styrsignal ut eller stopp, stopputgången är 0, skärmen visar "OUT"-markeringen som Det finns utmatning, annars stoppas utmatningen; standard fabriksfrekvens är 1KHZ och arbetscykeln är 50 %.
Om du vill byta till PULS-läge, tryck länge på SET knappen (mer än 6 sekunder), släpp inte, du kommer att se skärmen ändras, "%" försvinner, det är PULS-läge.
PULSE-läge (ingen "%" på höger sida av displayen är PULSE-läge)
Linjen ovanför LCD-skärmen visar den positiva pulsbredden för tid. Knapparna P+ och P- set in parametern. Linjen under LCD-skärmen visar den negativa pulsbredden för tiden. Knapparna N+ och N- set in parametern. Tryck på ON-knappen för att styra utsignalen eller stoppa. När utgången stoppas är utgången 0. Skärmen visar "OUT" för utgång, annars stoppar den utgången; den fabriksinställda positiva pulsbredden är 0,5 sekunder och den negativa pulsbredden är 0,5 sekunder.
Pulsnummer och fördröjning för tidsinställning - I PULS-läge, tryck och håll in SET -knappen i 2 sekunder och släpp sedan, ange pulsnumret och fördröjningen för tidsinställningsgränssnittet, skärmen visar SET, den stängs av och rensas efter ingång. ;P+ och P- knapparna set in fördröjningen för tid, N+ och N- knapparna set in antalet pulser, fabriksinställningsfördröjningen för tid är 0 sekunder, antalet pulser är oändlig (display ----); tryck sedan på SET knappen 2 Om några sekunder kommer den automatiskt att återgå till pulsgränssnittet, tryck på ON-knappen, efter fördröjningsinställningen för tid, börja utfärda det set antalet pulser. Om antalet pulser sänds, kommer det automatiskt att mata ut 0. Om perioden inte sänds, kommer ett tryck på ON-knappen att stängas av. Utgångspulsen stängs av och nollställs, och det set antalet pulser avges varje gång den startas. Efter att antalet pulser har skickats försvinner displayen 'OUT' automatiskt.
Exempel på tillämpningar
PWM-utgång 20KHZ, 60 % arbetscykel: Välj PWM-läge, frekvensen är set på 20.00 och arbetsförhållandet är set på 060 %.
Utgången slås på i 0,6 sekunder och stängs av i 0,2 sekunder. Oändlig loop: välj PULSE-läge, den positiva pu
