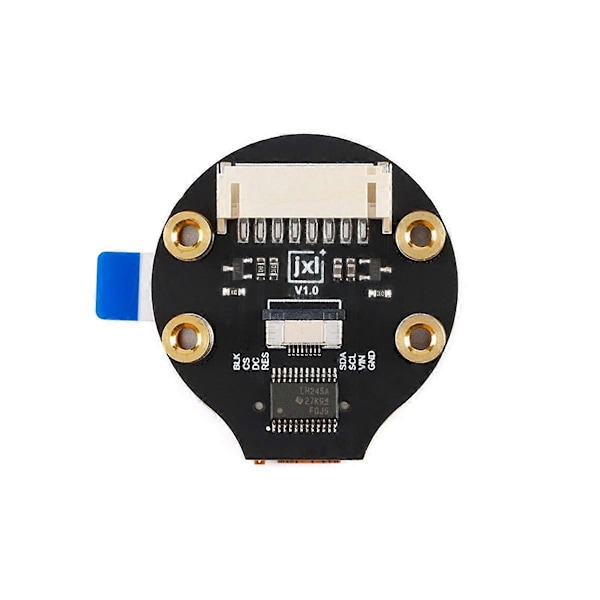

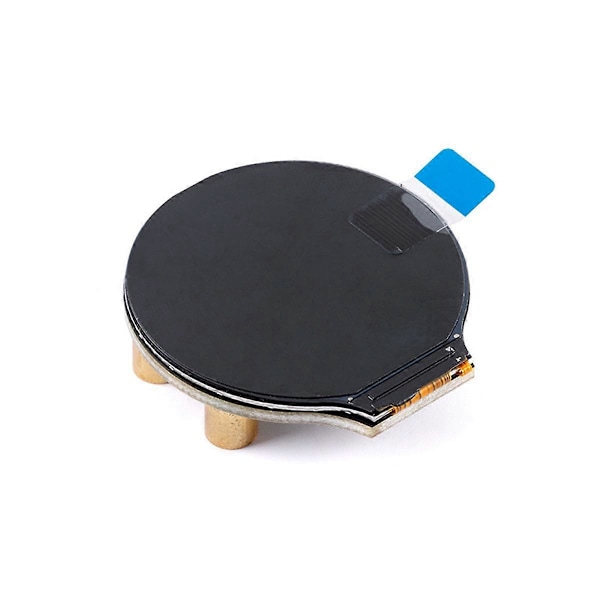

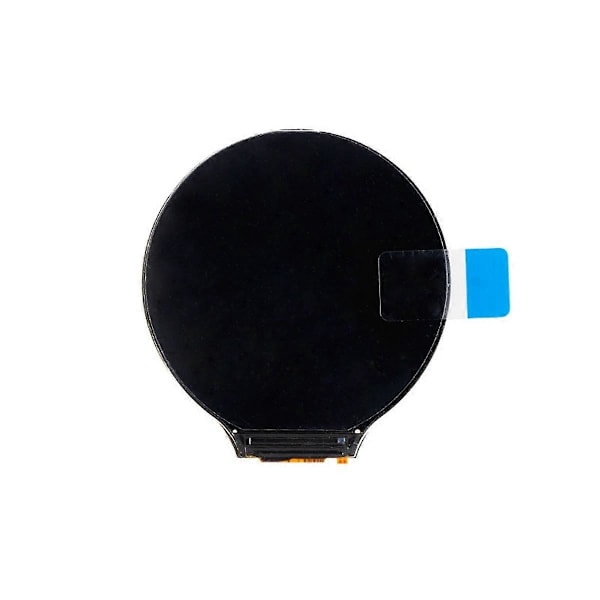

Den 1.28-tums cirkulära TFT-displaymodulen har ett inbyggt GC9A01-drivkrets och använder en SPI-gränssnittskommunikation, dess upplösning når 240x240, 65K färgdisplayfärg gör att skärmen tydligt visar färgbilder.

Skärmtyp: IPS

Arbetsspänning: 3.3/5V

Kommunikationsgränssnitt: 4-tråds SPI



Upplösning: 240x240

Pixelstorlek: 0.135x0.135mm

Visningsområde: 32.4mm

Drivkrets: GC9A01

Arbetsström: 20ma (typisk)

Gränssnittsmodell: PH2.0-8P/FPCO.5-8P

Utrustad med en PH2.0 till honkabel

Positionering: M3-skruvar (fästa på kopparstolpen)

Modulvikt: 24g

Observera:

1. Modulen är kompatibel med 3.3V och 5V strömförsörjning och har ett nivåomvandlingschip på kortet. Det måste dock vara tydligt att användarkommunikationsnivån och strömförsörjningsspänningen måste vara konsekventa. Efter testning kommer 5V-nivåkommunikation inte att fungera om 3.3V strömförsörjning används. ESP32 3.3V nivåkommunikation testades med 5V och 3.3V strömförsörjning, och det fanns inga avvikelser.

2. Skruvarna som används för att fästa kopparstolparna är M3-skruvar. Det bör noteras att eftersom kopparstolparna är genomgående hål och under finns metallskalet längst ner på skärmen, får den del som skruvas in i kopparstolparna av användaren inte överstiga 6 mm, annars kommer skärmen att vridas eller kanterna spricka.

Färg: Svart

Material: PCB+LCD-skärm

Storlek: 39x36mm



Paketets innehåll:

1 * TFT LCD Display Modul

1 * cbale



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
