Funktioner:
Detta är en 1-kanals 12V reläbrytarmodul som kan styras via IR.
IR-fjärrkontrollen har två knappar och kontrollräckvidden är mellan 5 och 8 meter.
Den är utformad med arbetsstatusindikatorlampor för strömförsörjning och relä.
Modulen har NO- och NC-kontakter, reläets belastningskapacitet är 250VAC-10A, 125VAC-10A, 30VDC-10A, 28VDC-10A.
Den kan användas för de flesta hushållsapparater för att realisera fjärrkontrollfunktion.
Specifikationer:
Arbetsspänning: 11,5-12,5V
Arbetsström: Cirka 40mA (relä aktiverat)
Viloläge Ström:
Cirka 4mA
(relä avaktiverat)
Arbetsfrekvens: 38KHz
Lastkraft: 1000W

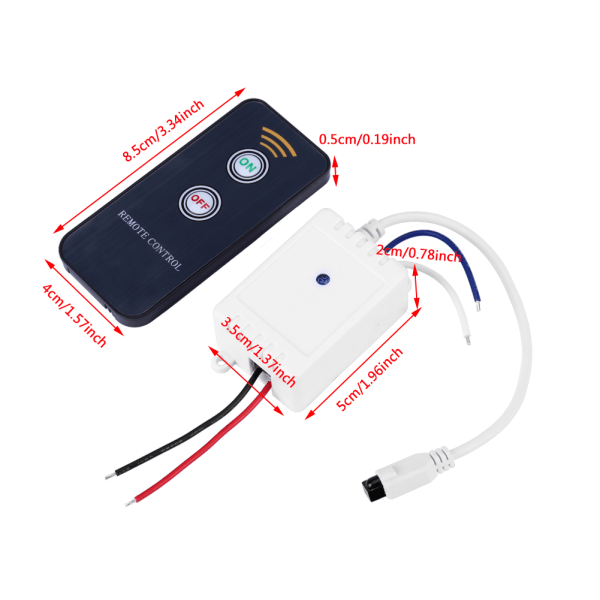

Mottagarstorlek: 5*3,5*2cm/2,0*1,4*0,8in
Arbetsläge: Självlåsande
LED1: Strömförsörjningsindikator
LED2: Relä på/av-indikator
Fjärrkontrollräckvidd: 5m~8m/16ft~26ft
Fjärrkontrollbatteri: 2025 knappcell
Vikt: 52g (ungefär)
Kopplingsschema:
Röd ingångsledning: 12V strömförsörjning +
Svart ingångsledning: 12V strömförsörjning -
Blå och vit utgångsledning: Last
Obs: detta kopplingsschema är endast lämpligt för användning som en brytare, och det kommer inte att finnas någon spänningsutgång. Om du styr en 220V-last, byt ut blå och vita ledningar med tjocka ledningar för att undvika underström eller bränning.
Förpackningen innehåller:
1 x Fjärrkontroll
1 x Mottagare
