Introduktion:

1. Maximal utström 3A, med en långvarig driftström på 2,1A, vilket ger gott om marginal.

2. Använder en helt ny design, vilket eliminerar behovet av elektrolytkondensatorer och tantalkondensatorer.

3. Förbättrad omvandlingseffektivitet och minskad värmeutveckling.

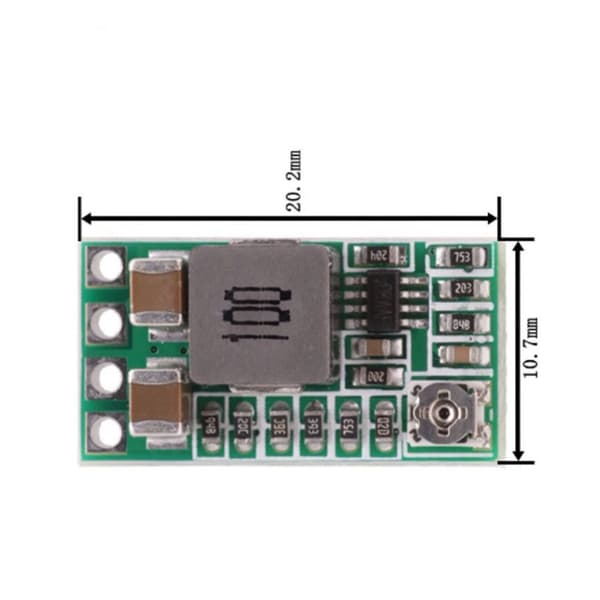

4. Kompakt storlek: 20 (L) * 11 (B) * 5 (H) mm.

5. Låg viloström: 0,85 mA. Ansluts till ett bilbatteri utan behov av en strömbrytare; kan anslutas till cigarettändaruttaget eller ACC-strömförsörjningen.

6. Integrerad justerbar och fast spänningsutgång. Fast utgång kräver ingen anpassning; den kan direkt lödas på kortet. Mindre vanliga spänningar kan justeras med en potentiometer, vilket ger hög mångsidighet.

7. Integrerad aktiveringsport, som standard i driftläge, låg nivå inaktiverar, vilket underlättar kontroll.

Modulparametrar

Modultyp: Icke-isolerad buck-modul (BUCK) med synkron likriktning

Ingångsspänning: DC 4,5-12V

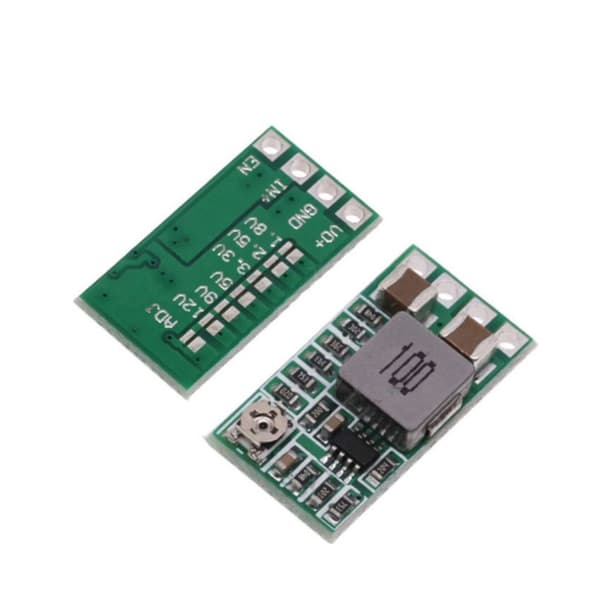

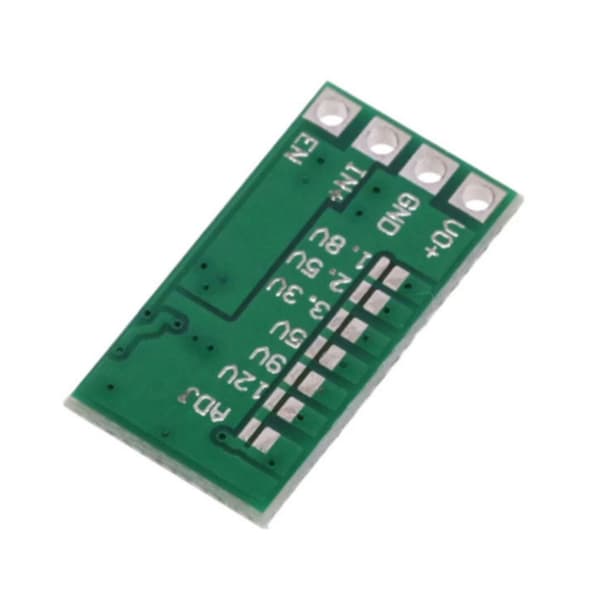

Utgångsspänning: Integrerad justerbar och fast utgång; fast utgångsspänning kan väljas på baksidan.

Justerbart område (0,8-17V), Fast spänning (1,8V 2,5V 3,3V 5V 9V 12V)

Utgångsström: Max 3A (var uppmärksam på värmeavledning vid full belastning). Faktiska tester visade att med en ingång på 12V är utgången inom 1,5A, vilket inte kräver någon speciell värmeavledningsbehandling.

Omvandlingseffektivitet: Upp till 97,5 % (6,5V till 5V 0,7A)

Kopplingsfrekvens: 500kHz

Utgångsrippel: Cirka 20mV (12V till 5V 3A) 20MHz bandbredd

Driftstemperatur: Industrikvalitet (-40℃ till +85℃) (Högre omgivningstemperatur resulterar i lägre uteffekt)

Överspänningsskydd för utgång: Inget

Temperaturökning vid full belastning: 40℃

Viloström: 0,85mA

Lastreglering: ±1%

Spänningsreglering: ±0,5%

Dynamisk respons: 5% 200µs

Kortslutningsskydd för utgång: Ja, kortslut inte under längre perioder

Ingångs omvänd anslutningsskydd: Inget, ingångs omvänd anslutningsskyddsdiod

Aktiveringskontroll: Ja, hög nivå för drift, låg nivå för avstängning; hög nivå är 2-5V, låg nivå är cirka 0V. Intern pull-up till positiv ingång ingår som standard.

Kopplingsmetod: Lödning

Ingångsmetod: Lödning

Utgångsmetod: Lödning/Stiftlist

Lödhålsavstånd: 2,54 mm

Mått: 20 (L) * 11 (B) * 5 (H) mm.

Paketet innehåller: DCDC nedtrappningsmodul *10

Obs: På grund av olika produktionsbatcher kan utseendet på produkten du får variera något, men detta kommer inte att påverka produktens användning. Manuell mätning kan ha fel.
