Översikt: Detta dokument beskriver specifikationen för PZEM-004T AC-kommunikationsmodulen,

modulen används främst för att mäta AC-spänning, ström, aktiv effekt, frekvens, effektfaktor

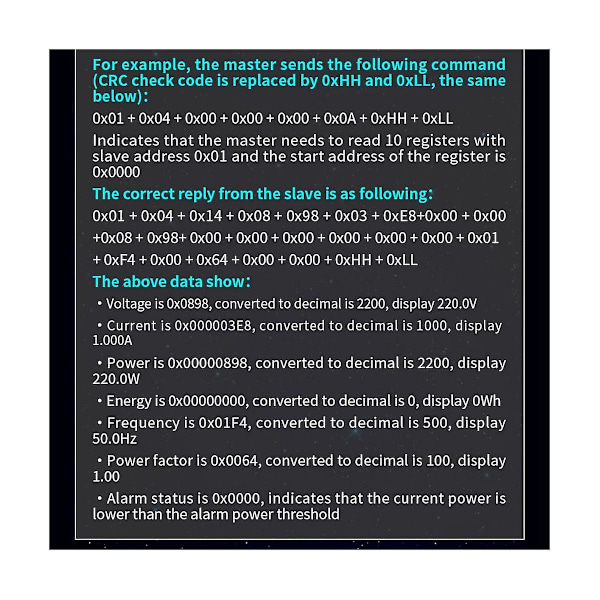

och aktiv energi. Modulen har ingen displayfunktion, data läses via TTL-gränssnittet.

PZEM-004T-10A: Mätintervall 10A (Inbyggd shunt)

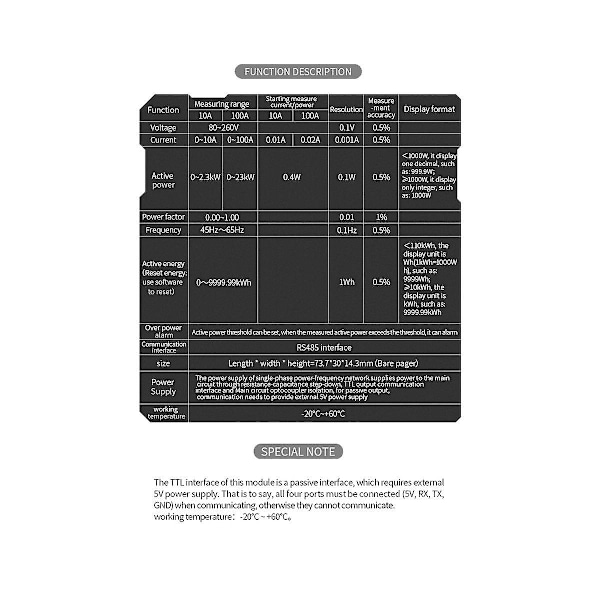

Funktionsbeskrivning

1.1 Spänning

1.1.1 Mätintervall: 80~260V

1.1.2 Upplösning: 0.1V

1.1.3 Mätnoggrannhet: 0.5%

1.2 Ström

1.2.1 Mätintervall: 0~10A(PZEM-004T-10A)

1.2.2 Startström: 0.01A(PZEM-004T-10A)

1.2.3 Upplösning: 0.001A

1.2.4 Mätnoggrannhet: 0.5%

1.3 Aktiv effekt

1.3.1 Mätintervall: 0~2.3kW(PZEM-004T-10A)

1.3.2 Startström: 0.4W

1.3.3 Upplösning: 0.1W

1.3.4 Displayformat:

Mindre än 1000W, visas en decimal, t.ex.: 999.9W

1000W, visas endast heltal, t.ex.: 1000W

1.3.5 Mätnoggrannhet: 0.5%

1.4 Effektfaktor

1.4.1 Mätintervall: 0.00~1.00

1.4.2 Upplösning: 0.01

1.4.3 Mätnoggrannhet: 1%

1.5 Frekvens

1.5.1 Mätintervall: 45Hz~65Hz

1.5.2 Upplösning: 0.1Hz

1.5.3 Mätnoggrannhet: 0.5%

Material: Plast

Färg: Transparent blå



Paketinnehåll:

1 x Digital Multifunktionsmätare



Endast ovanstående paketinnehåll, andra produkter ingår inte.
