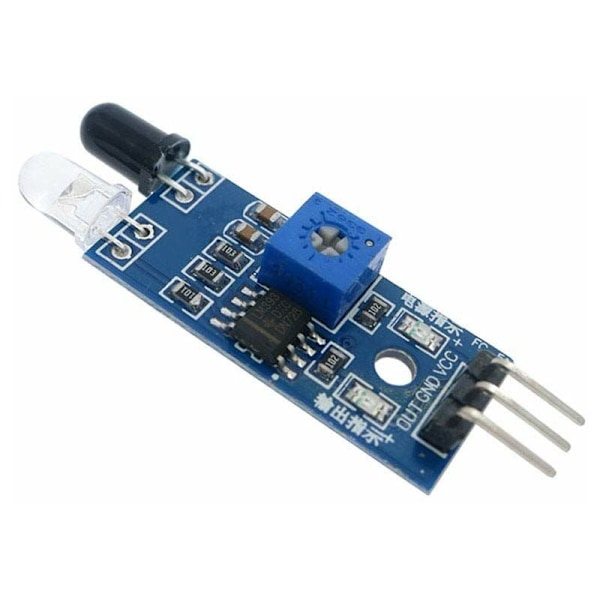

Funktion: 1, När modulen detekterar ett hinder framför signalen, tänds den gröna indikatorlampan på kortet, medan OUT-porten bibehåller en låg signalutgång, modulen detekterar avståndet 2 ~ 30cm, detektionsvinkel 35 °, avståndet kan detektera potentialen justeras medurs justeringspotentiometer, detekterar avståndet ökar; moturs justeringspotentiometer, vilket minskar detektionsavståndet. 2, Sensorn aktiv infraröd reflektionsdetektering, målets reflektionsförmåga och därför formen är det kritiska detektionsavståndet. Där det minsta detektionsavståndet är svart, vitt, maximalt; små föremål bort från ett litet område, ett stort område av det stora. 3, Sensormodulens utgångsport kan anslutas direkt till mikrokontrollerns IO kan också direkt driva ett 5V relä; Anslutning: VCC-VCC; GND-GND; UT-IO 4, LM393 komparatorer, stabil; 5, Modulen kan vara 3-5V DC strömförsörjning. När strömmen slås på lyser den röda strömindikatorn; 6, Med 3 mm skruvhål, enkel fast installation; 7, Kortstorlek: 3.2CM * 1.4CM 8, Varje modul levererades tröskelkomparatorspänning justerad av potentiometern bra, inget specialfall, ingen justerbar potentiometer. PIN-beskrivning: 1 VCC 3.3V-5V extern spänning (kan anslutas direkt till 5v och 3.3v MCU MCU) 2 GND Extern GND 3 UT digital utgång litet kortgränssnitt (0 och 1) Paketet innehåller: 10 * Infraröd Hinderundvikande Sensormodul
