12V PC CPU 4 Tråds Fläkt Temperaturkontroll PWM Hastighetsregulator Modul med Alarm + Summer & Sensor

Funktioner
Stödjer alla fläktar inom 12V 4A, synkron likriktarutgång, hög effektivitet! Även om ett stort strömflöde används krävs ingen extra kylfläns! Flera fläktar kan användas parallellt (total ström överstiger inte 5A), stöder automatisk temperaturkontroll och manuell hastighetskontroll, temperaturkontrollhastighet med fyra temperaturzoner för inställning, lätt att applicera i en mängd olika applikationer! Den kan öppnas med en tretråds fläktövervakningsfunktion (stallvarning).
1.kanal: temperaturkontroll
2.kanal: manuell drift
3.Högtemperatur Alarm
4.Automatisk temperaturkontroll regulator hastighet

Specifikationer
Arbetsspänning: DC12V
Kretsbelastningskapacitet: maximal ström per utgång 4A, bussströmmarna upp till 9A
Utgångsområde: Den första kanalen 20% -100, eller 40% -100 (TFL = ON)
Den andra kanalen och den tredje kanalen 10% -100
(Obs: Ovanstående intervall endast för PWM-intervall, den faktiska kontrolleffekten varierar beroende på fläkten.)
Temperaturprobs parametrar: 50K B = 3950
Termostat temperaturzon fel: fel beroende på temperaturproben, vanligtvis 3-5%
Stallalarm minsta hastighet: 700-800 rpm

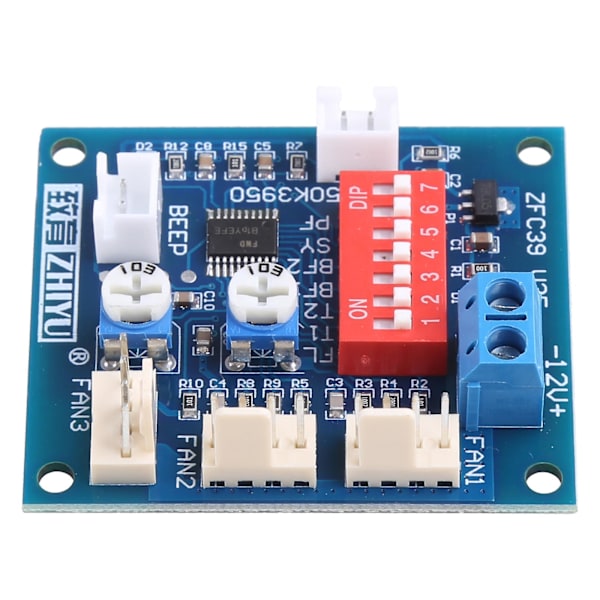

Funktionsinställningsomkopplare
TFL (Nr. 1): Den lägsta temperaturkanalens PWM-inställning, när ON-läget är FAN1 PWM minimum 40%, när OFF är minimum PWM för FAN1 20%.
TP1 TP2 (Nr. 2,3): Temperaturkanalkontrollens temperaturzoner tolkas enligt följande (måste användas med temperaturproben):
TP1 TP2 Accelererande temperatur Full fart temperatur
OFF OFF 35 45
ON OFF 40 55
OFF ON 50 70
ON ON 60 90
När temperaturen är lägre än den accelererade temperaturen, mata sedan ut med minsta rotationshastighet; när den överskrider den fulla temperaturen, mata sedan alltid ut med full hastighet.
BF1 BF2 (Nr. 4,5): motsvarar FAN1 FAN2 stallalarmfunktionsomkopplare, när motsvarande öppna kanalfläkt går sönder, kommer styrenheten att larma med ljud och ljus (fungerar med summer), alarmet elimineras automatiskt när fläkten roteras återhämtning. Om BF1 och BF2 båda är öppna (ON), FAN1, FAN2 har någon eller båda stopp, kommer styrenheten att larma!

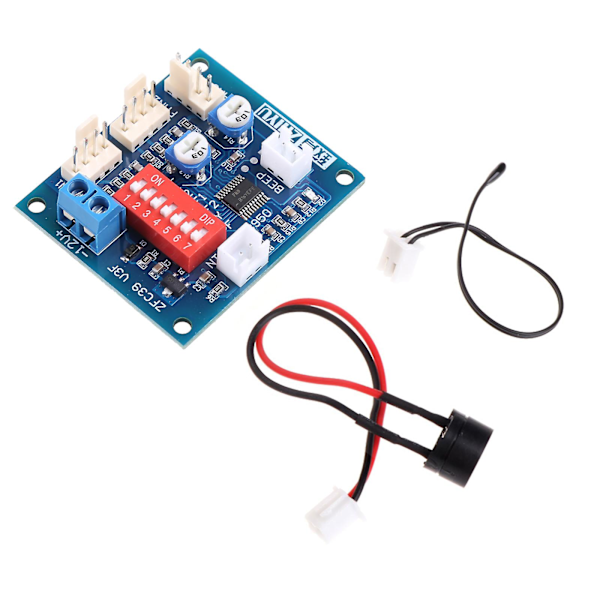

Paketet inkluderar
1x WS16 för DC 12V 4A PWM PC CPU Fläkt Temperaturkontroll Regulator Termostat Hastighetsregulator Switch
1x Temperaturprob
1x Summer
