Beskrivning:

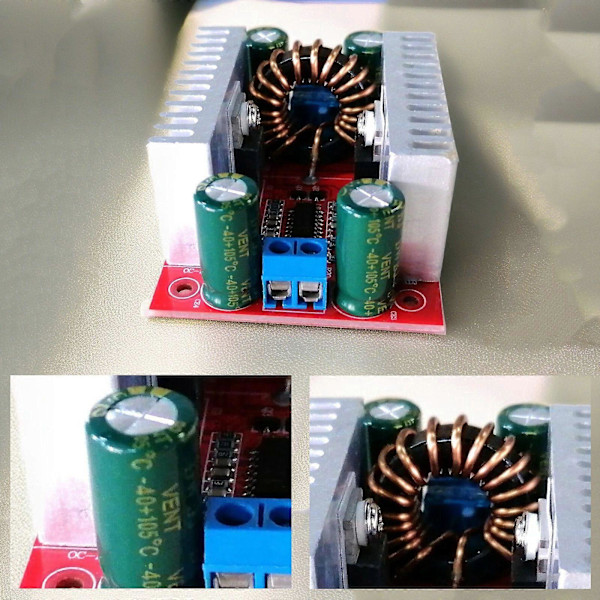

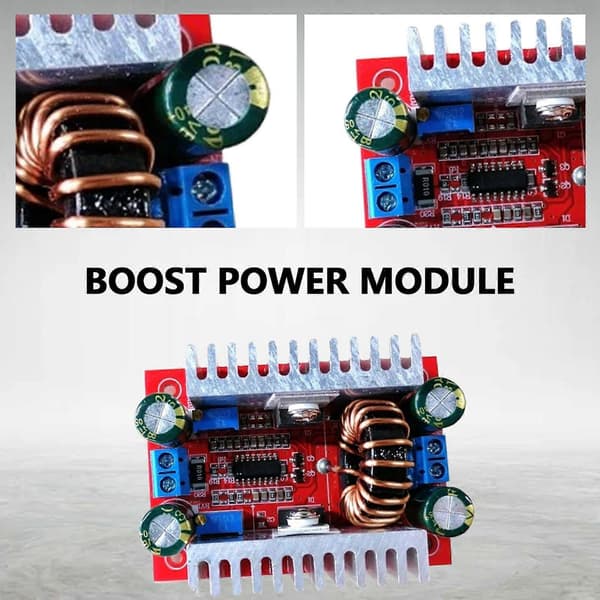

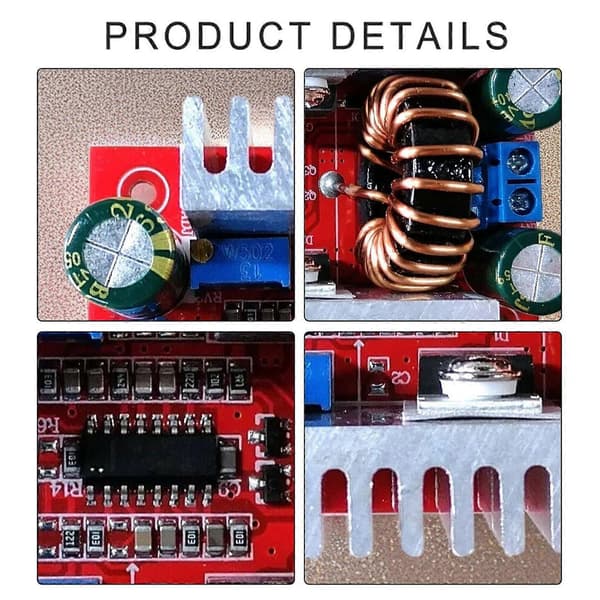

400W 15A DC-DC Strömomvandlare Boost Modul Step-up Konstant Strömförsörjningsmodul 8.5V-50V till 10V-60V LED Boost Modul



Funktioner:



Detta är en fantastisk 400W DC till DC step-up strömförsörjningsmodul för elektrisk utrustning, digitala produkter, bärbara datorer, etc.



Ingång och utgång är designade med skruvterminaler för bekväm trådanslutning och frånkoppling.



Hög effektivitet, den maximala omvandlingseffektiviteten kan vara 96% och effektiviteten är relaterad till ingångs-/utgångsspänning, ström och spänningsskillnad.

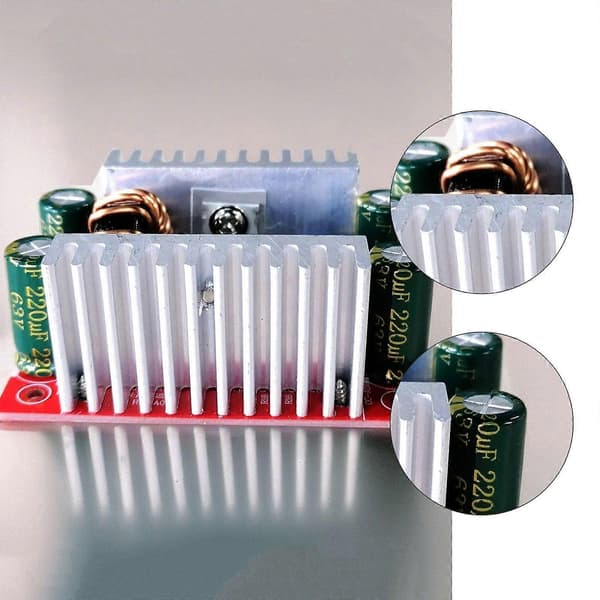

Det finns 2 kylflänsar som säkerställer en bättre värmeavledning.



Den kan också användas som en drivrutin för högeffekts LED-lampor eller spänningsregulator för solpaneler.



Specifikationer:



Typ: Icke-isolerad boost-modul



Ingångsspänning: DC8.5V till 50V



Utgångsspänning: DC10V till 60V (kontinuerligt justerbar, standard 19V)



Max. Ingångsström: 15A (vänligen förbättra värmeavledningen om mer än 8A)



Max. Utgångsström: 12A (relaterad till skillnaden mellan ingångs- och utgångsspänning, ju större spänningsskillnad, desto mindre utgångsström. Vänligen förbättra värmeavledningen när strömmen överstiger 7A)



Viloström: 10mA (ökar vid omvandling från 12V till 20V)



Konstant Strömområde: 0.2A till 12A



Uteffekt = Ingångsspänning*Ström



Drifttemperatur: -40 till 85 (om temperaturen är för hög, vänligen förbättra värmeavledningen)



Frekvens: 150KHz



Max. Omvandlingseffektivitet: 96% (Effektiviteten är relaterad till ingångs-/utgångsspänning, ström och spänningsskillnad)



Överströmsskydd: Ja (om ingångsströmmen är mer än 15A, kommer den automatiskt att minska utgångsspänningen)



Omvänd Ingångsskydd: Nej



Storlek: 67 x 48 x 28mm / 2.63 x 1.89 x 1.1"(LxBxH)



Enkel Modulvikt: 60g



Justering av Utgångsspänning/Ström:



1. Justera "CV-ADJ" potentiometern medurs för att minska spänningen, moturs för att öka spänningen.



2. Justera "CC-ADJ" potentiometern moturs cirka 30 varv för att minimera utgångsströmmen innan du ansluter till last (medurs för att öka strömmen, moturs för att minska strömmen). Justera sedan "CC-ADJ" medurs till det strömvärde du behöver. Om du använder modulen för batteriladdning, anslut till utgången efter att batteriet är helt urladdat. Eftersom ju mer energi som finns kvar i batteriet, desto mindre laddningsström blir det.



Paketet Innehåller:



2 X Omvandlare Boost Modul
