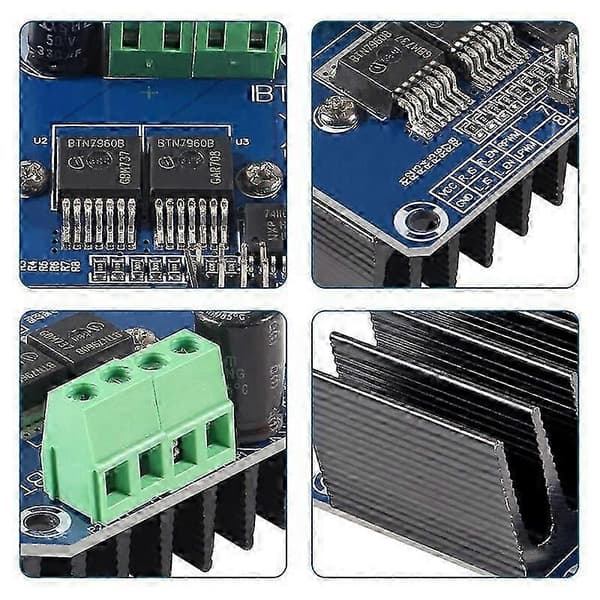

Denna drivrutin använder chips BTS7960 bestående av högeffektsdriven full H-bryggdrivrutinsmodul med termiskt överströmsskydd. Dubbel BTS7960 H-bryggdrivrutinskrets, med en stark drivenhet och, som effektivt isolerar mikrokontrollern och motordrivrutinen! Högström 43A
Dubbel BTS7960 stor ström (43 A) H-bryggdrivrutin;
5V isolering med MCU, och skyddar effektivt MCU;
5V strömindikator ombord;
spänningsindikation av motordrivrutinens utgångsände; kan löda kylfläns;

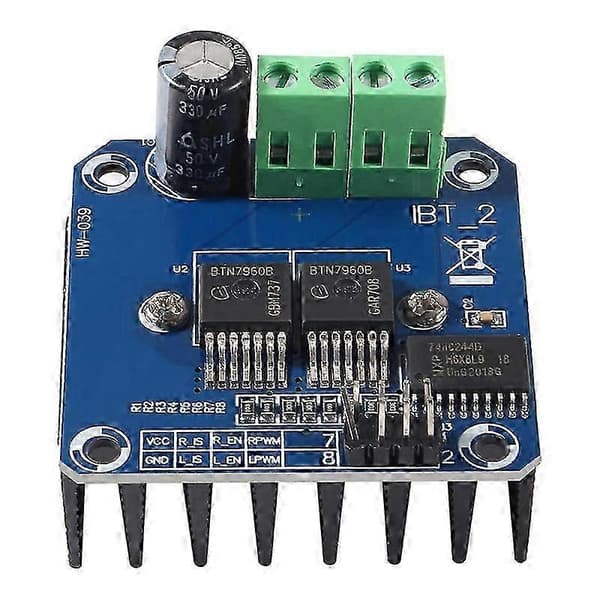

PIN-definition:
1. RPWM: Högersväng PWM
2. LPWM: Vänstersväng PWM
3. R_EN: Högersväng Aktivera (Hög Aktiv)
4. L_EN: Vänstersväng Aktivera (Hög Aktiv)
5. R_IS: Högersväng Strömvarning (Kan Lämnas Flytande)
6. L_IS: Vänstersväng Strömvarning (Kan Lämnas Flytande)
7. VCC: (5V)
8. GND
Anslutningar:
1:
VCC: 5V från Mikrokontroller (MCU)
GND: GND från Mikrokontroller (MCU)
L_PWM: PWM eller 5V från Mikrokontroller (MCU) för CCW(CW) Svängar
R_PWM: PWM eller 5V från Mikrokontroller (MCU) för CW(CCW) Svängar
R_EN och L_EN: 5V från Mikrokontroller (MCU)
2:
VCC: 5V från Mikrokontroller (MCU)
GND: GND från Mikrokontroller (MCU)
L_PWM: 5V från Mikrokontroller (MCU) för CCW(CW) Svängar
R_PWM: 5V från Mikrokontroller (MCU) för CW(CCW) Svängar
R_EN och L_EN: PWM från Mikrokontroller (MCU)
Behöver bara fyra linjer från MCU till drivrutinsmodulen (GND. 5V. PWM1. PWM2);
isoleringschip 5 V strömförsörjning (kan dela med MCU 5 V);
för att vända motorn framåt, två PWM-ingångsfrekvenser upp till 25kHZ;
två värmeflöden som passerar genom en felsignalutgång;
isolerat chip 5V strömförsörjning (kan delas med MCU 5V), kan också använda den inbyggda 5V-försörjningen;
matningsspänningen 5,5V till 27V;
Färg: blå+svart
Material: PCB
Storlek: 4 x 5 x 1,2 cm
Paketets innehåll:

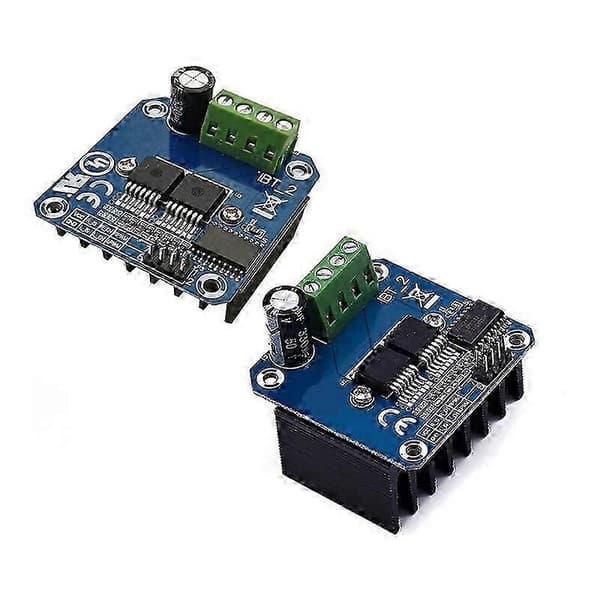

2 x BTS7960B H-brygga 43A Högeffekts Motordrivrutinsmodul
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
