Beskrivning

Introduktion HLK-LD1115H är en högkänslig 24GHz millimetervågsradarmodul för detektering av mänsklig närvaro.

Huvudfunktionen hos denna modul är att den, förutom funktionen för radar för detektering av mänsklig kropp, även har funktionen att bedöma förekomsten av en mänsklig kropp genom att detektera och ackumulera små rörelser som t.ex. mänsklig andning.

Därför har närvarodetekteringen inom ett visst område högre noggrannhet och är inte lätt att missa.

Färg som visas material:PC+Metall Specifikationer Frekvens 24G-24.5GHz

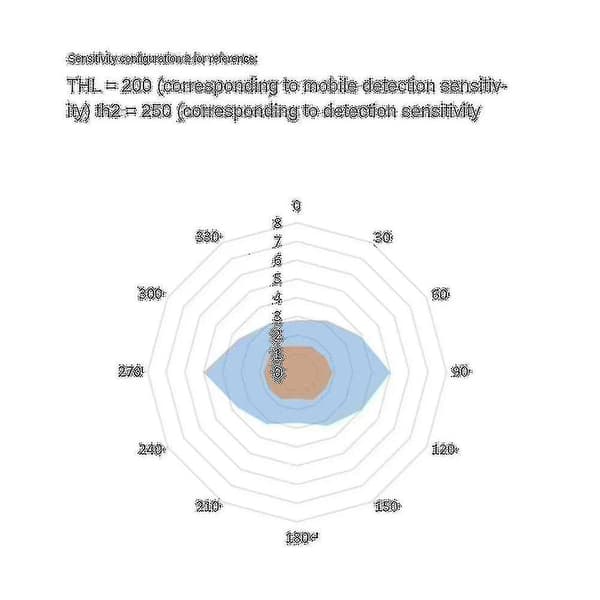

Modulering CW Detektionsavstånd 4m statisk detektering av mänsklig närvaro, 16m räckvidd hängande höjd, statisk kroppsdetektering täckningsradie 2m, mobil detektionsradieStörre än 5m Strömförsörjning 3.6-5V Ström 70mA Utsignal seriell nivå 3.3V Detektionsadaptiv Antenn halv effektvinkel horisontell 57, vertikal 24 (se för definitionen av antennens horisontella/vertikala riktning) Data Seriell port ASCII-utgång/hög och låg nivå Uppstartstid ca 15 sekunder Paket innehåll: 1st 24GHz millimetervågsmodul för detektering av mänsklig närvaro Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på objektet i bilden ser lite annorlunda ut än i verkligheten.

Den tillåtna mätfelmarginalen är +/- 1-3cm.
