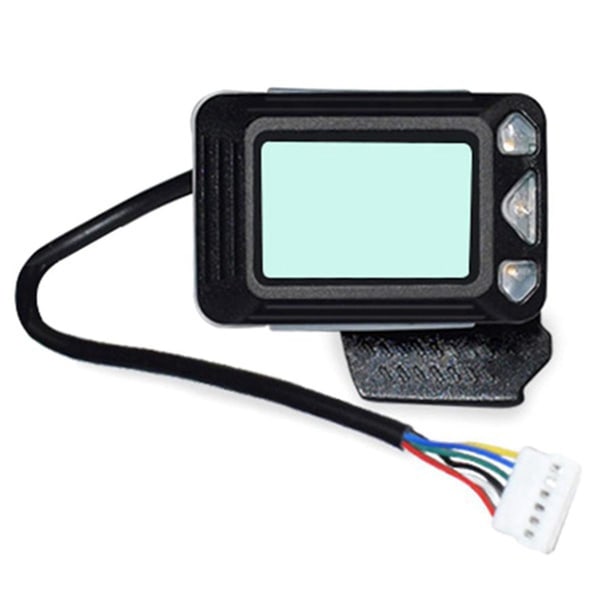

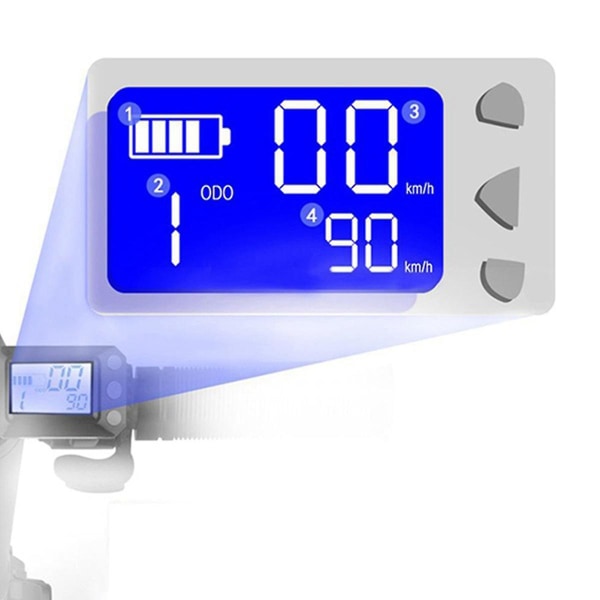

LCD-displayenhet för 5/5,5 tum storlek.

Denna display kan endast matchas med en 36V 12A-styrenhet eller JIPIN-styrenhet. Bekräfta styrenhetsmodellen innan du köper. Olika styrenhetsmodeller kan leda till att gasreglaget inte fungerar.

Displayanslutningsinstruktioner (vänligen matcha kabelns färg vid installation):

Röd linje: + (strömförsörjnings spänning)

svart:-

Vit: Styrenhetsbrytarens kontrolllinje

Blå: RXD-signallinje

Gul: TXD-signallinje

Grön: Accelerationssignallinje

OBS:

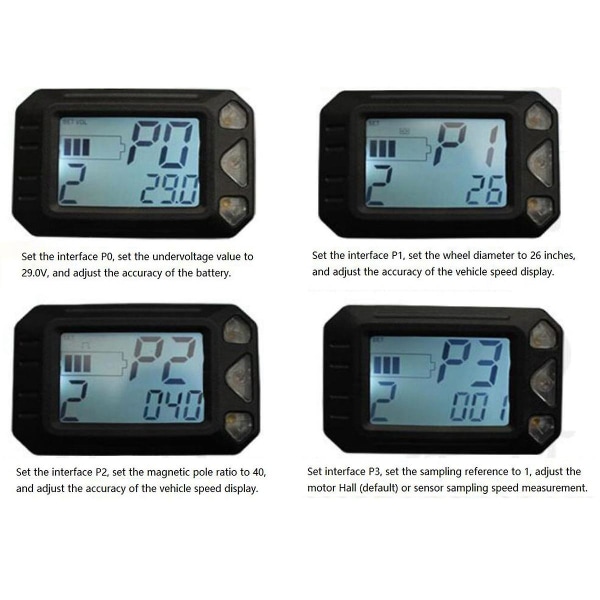

Instrumentinställning 24V/36V spänningsbeskrivning: tryck länge på mittenknappen i 3 sekunder för att växla maskinen, tryck en gång på upp- och nedknapparna för att öka eller minska växlarna, tryck på upp- och nedknapparna samtidigt för att gå in i inställningsgränssnittet, tryck på mittenknappen igen för att växla inställningar, och tryck en gång på upp och ner för att minska parametrarna Ställ in, tryck på upp- och nedknapparna samtidigt för att spara efter inställning.

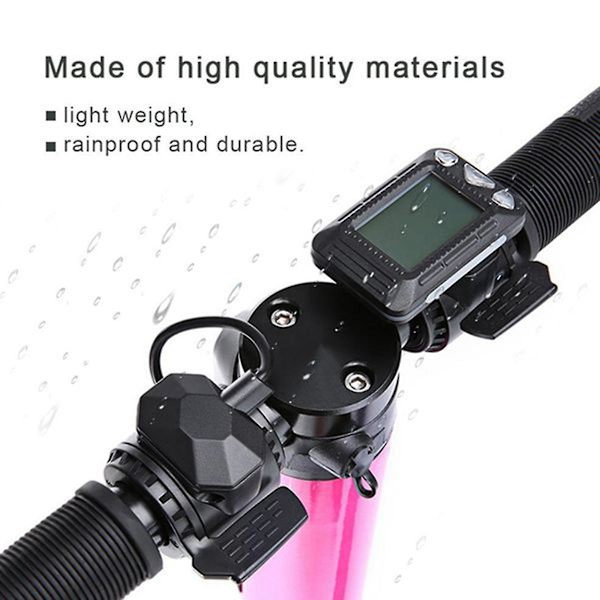

Material: plast

Färg: svart

Paketinnehåll:

1 * Scooterdisplay

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan orsaka att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
