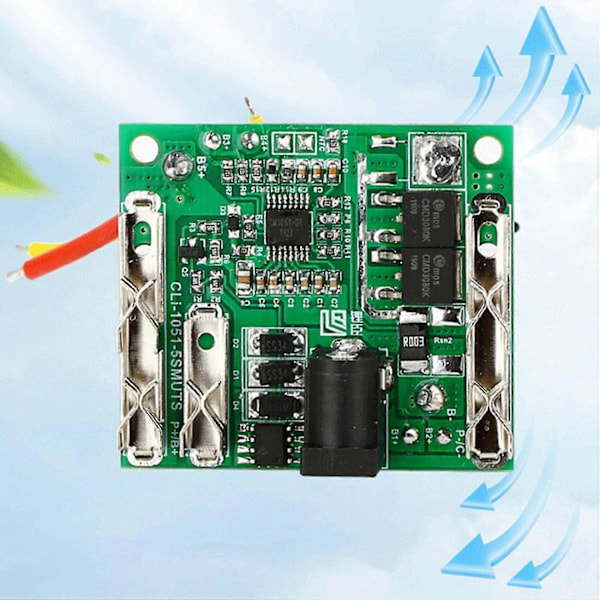

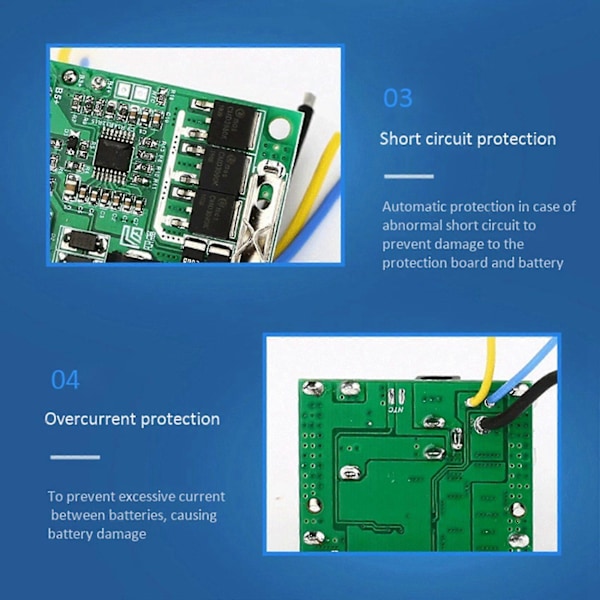

Skyddskortet är för 5-serie Li-ion-batterier, främst använt för elektriska elverktyg. Det använder speciell IC för 5S litiumbatterier som processor för att detektera realtidsspänning, laddnings- och urladdningsström och omgivningstemperatur för varje batteri. Stabila olika skyddsfunktioner för laddning och urladdning, såsom överladdningsskydd, överurladdningsskydd och kortslutningsskydd. Låg strömförbrukning, arbetsströmmen är cirka 25uA och viloströmmen är cirka 6uA. Att välja rätt skyddskort och applicera det på lämpligt sätt är avgörande för batteriernas livslängd. Laddningsspänning: 19/21V Enkelcellsladdningsspänning: 3,8/4,25V Kontinuerlig urladdningsström: 8-20A Överladdning Enkelcellsdetekteringsspänning: 3,85-4,25V Överladdningsskydd Fördröjning: 1S Återställningsspänning för överladdning av enstaka celler 3,75-4,13V Frigöringsfördröjning för överladdningsskydd: 1mS Överurladdning Enkelcellsdetekteringsspänning: 2-2,8V Överurladdningsskydd Fördröjning: 1S Återställningsspänning för överurladdning av enstaka celler: 2,5-3,0V Frigöringsfördröjning för överurladdningsskydd: 100 +/- 20mS Överströmsdetekteringsspänning: 0,1-0,4V Överströmsdetekteringsström: 30 +/- 5A Överströmsdetekteringsfördröjning: 1S Återställningstillstånd: Auto Kortslutningsskydd: Stöd Ja Kortslutningsdetekteringsfördröjning: 250uS Kortslutningsfrigöringsfördröjning: 1S Kortslutningsdetekteringsspänning 0,8V Skyddstemperatur: 70 +/- 5 grader Återställningstemperatur: 55 +/- 5 grader Urladdning Huvudkretsens inre resistans: 30 +/- 5m ohm Driftstemperatur: -40 grader-85 grader RH mindre än eller lika med 75% Lagringstemperatur: -40 grader-125 grader RH mindre än eller lika med 75% Typ: dubbel MOS Färg: grön Material: plast Storlek: 46x40mm/1.81x1.57inch Paketets innehåll: 2 x Batteriskyddskort Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljus och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
