Generatorn använder en kodare för att justera ström- och spänningsutgången och modifiera parametrarna. Kodarknappen används för att flytta markören. Tryck på knappen en gång, markören flyttas till den övre positionen med en bit (med en blinkande prompt), och markörens position används för att indikera den olika utgångsjusteringsmängden som motsvarar en puls från kodaren (0,01, 0,1, 1, 10 (mA eller V)).
Funktioner:

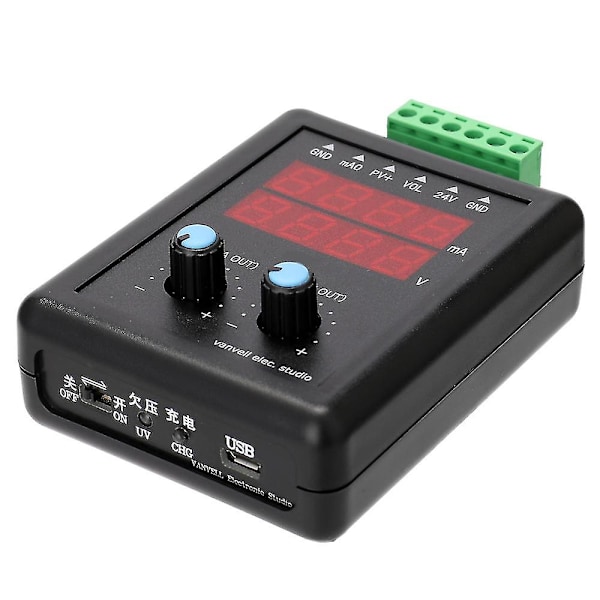

Generatorn med batteri drivs av ett litiumbatteri, som kan laddas.
När batteriet har underspänning tänds underspänningsindikatorlamporna, stäng av generatorn och ladda batteriet i tid.
Om generatorn inte används under en längre tid, ladda minst varannan månad för att förhindra batteriskador.
MICRO USB-driven och laddad.
1 Strömutgång
Strömutgångskodaren roteras åt höger, utgången ökas; och den roteras åt vänster, utgången minskas. Du kan ändra markörens position med kodarknappen för att ändra den olika utgångsökningen och -minskningen (0,01mA, 0,1mA, 1mA, 10mA).
2 Spänningsutgång
Spänningsutgångskodaren roteras åt höger, utgången ökas; och den roteras åt vänster, utgången minskas. Du kan ändra markörens position med kodarknappen för att ändra den olika utgångsökningen och -minskningen (0,01V, 0,1V, 1V, 10V).
3 24V Spänningsutgång 24V kommer att matas ut direkt när den slås på.
4 Utgångskorrigering
Håll strömutgångskodarknappen intryckt i mer än 2 sekunder för att komma till korrigeringsgränssnittet. Strömutgångskorrigeringsområdet är 9,99 % och spänningsutgångskorrigeringsområdet är 9,99 %. Motsvarande ström- och spänningsvärden kan korrigeras genom att vrida på motsvarande kodare. Tryck på spänningskodarknappen, inställningarna sparas och tryck på strömkodarknappen, inställningen avbryts.
Obs: På grund av utgångschipets begränsning kan den minsta utgångsspänningen och strömmen inte vara 0
Specifikationer:

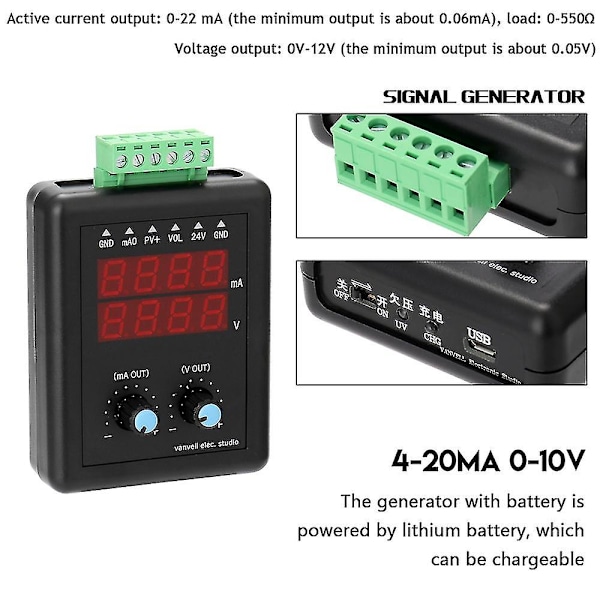

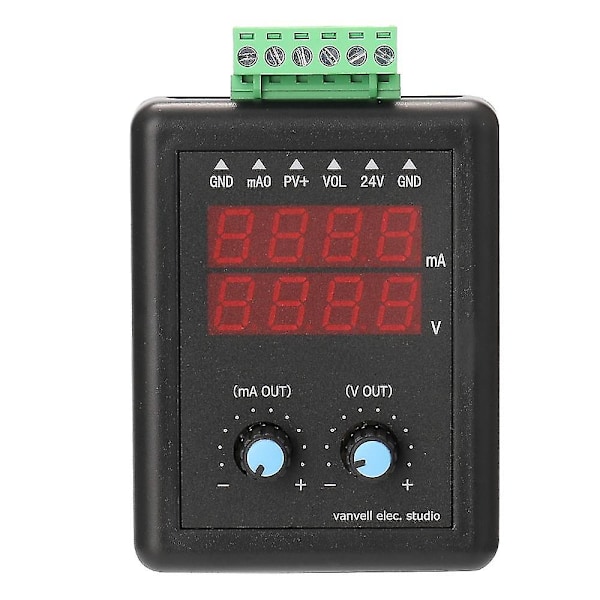

Namn: Signalgenerator
Active strömutgång: 0-22 mA (den minsta utgången är cirka 0,06mA), last: 0-550
Passiv strömutgång: 0-22 mA (den minsta utgången är cirka 0,06mA), extern strömförsörjning upp till 30V, last: 0-550
Spänningsutgång: 0V-12V (den minsta utgången är cirka 0,05V)
24V spänningsutgång: drivström: 35mA (Överskrid inte 35mA)
Driftsmiljö: 0C-50C utan kondens
Artikelstorlek: 90 * 70 * 28mm / 3.54 * 2.76 * 1.10in
Förpackningsstorlek: 150 * 100 * 80mm / 5.91 * 3.94 * 3.15in
Förpackningsvikt: 120g / 4.23ounce
Paketlista:
1 * Signalgenerator
