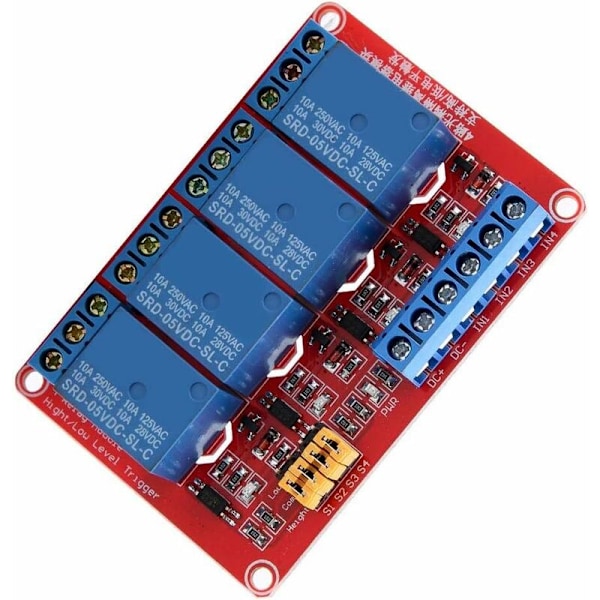

Feltolerant design Detta 4-kanals relämodul med feltolerant design, även om kontrolllinjen går sönder, kommer reläet inte att flyttas. Strömindikatorlampa (grön), 4-positions relästatusindikatorlampa (röd).

Humaniserad gränssnittsdesign Detta 4-kanals relämodul med humaniserad gränssnittsdesign, alla gränssnitt kan anslutas direkt via terminalkabeln, vilket är mycket bekvämt. Fyra fixeringsskruvar är försedda. Standardgränssnitt kan styras direkt av mikrokontroller (Arduino, Raspberry Pi, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL-logik);

Stabil prestanda Reläkortet antar fotokopplareisolering, stark drivkraft och stabil prestanda. Utlösningsströmmen är 5 mA. Modulen kan vara hög eller låg genom att använda en jumperinställning för utlösning. Modulen använder äkta kvalitetsrelä, normalt öppna gränssnitt.

Fler val Driftspänningen för relämodulen är 5V, 12V, 24V. Varje kanal på modulen kan utlösas av hög eller låg nivå via en jumper.

Fler val Driftspänningen för relämodulen är 5V, 12V, 24V. Varje kanal på modulen kan utlösas av hög eller låg nivå via en jumper.

arduino 12v arduino 4 reläer arduino optokopplare 4 kanaler 24v relä scheda rel a 4 kanaler Hög nivå utlösningsrelä 4 kanaler 5v reläkort 24v 4-polig relämodul 12v 4-kanals reläkort 12v 4-kanals relä på kort rele arduino relämodul 12v 4-kanals avstängning 24v

Funktioner:
Använd fotokopplareisolering av patch, stark drivkraft, stabil prestanda. Utlösningsströmmen är 5 mA. Arbetsspänningen för modulen är 5V, 12V, 24V för val. Varje kanal på modulen kan utlösas av hög eller låg nivå via en jumper.

Specifikation:
Vikt: 60g / 2.1oz
Gemensamt gränssnittsbelastning: AC 250V / 10A, DC 30V / 10A
Modulstorlek (L * W * H): 73 * 50 * 18.5mm / 2.9 * 2 * 0.7inch Bult hål: 3.1mm; 67*44.5mm (avstånd)
Spänning: 5V, 12V, 24V (valfritt)

Modulgränssnitt:
1. DC+: anslut till den positiva polen på strömförsörjningen (spänning krävs för reläet, 5V, 12V och 24V för val)
2. DC-: anslut till den negativa strömförsörjnings polen.
3. IN1-IN4: Beroende på inställningen för varje krets kan motsvarande relä styras med hög eller låg nivå för att suga.

Reläutgångsterminal: med 12 rader av gränssnitt, alla gränssnitt kan anslutas direkt till kabeln, bekvämt för användare
1. NO1 - NO4: Reläet öppnas normalt och är avstängt innan det sugs och är anslutet till COM efter att det har sugits.
2. Gemensamt gränssnitt för relä COM1 - COM4.
3. NC1 - NC4: normalt stängt relägränssnitt. Reläet är kort anslutet COM innan det sugs och avstängt när det sugs.

Hög- och låg utlösningsvalsterminal:
1. S 1-S4 är den hög-låg nivå utlösningsval för 1-4 kanals reläer i följd;
2. com och hög-kort anslutning, motsvarande relä för låg nivå utlösning, com och hög-kort anslutning för hög nivå utlösning.

Paketlista:
1 x 4-kanals relämodul
