Funktion:
Hv5160 är speciellt designad för högspänningsdrift och kan arbeta i spänningsområdet 8-60V, såsom 48V.
Den 100V X7R 0805 keramiska kondensatorn baserad på tmc5160-wa och Electronics är designad.
1000 x 600mil / 25,4 x 15,24 mm
6 lager TG155 PCB
8-60V 3,0A (rms) / 4,2A (överst)
4x DMT6018 (17 mΩ)
Step/Dir-gränssnitt & SPI-läge standard
Kompatibel med Stepstick Pins
Encoder Interface pinout
DIAG-utgång för sensorlös målsökning
Med 393,6 w/(m · K) kylfläns av ren koppar
Beskrivning:
1. Hv5160 bytte namn till qhv5160;

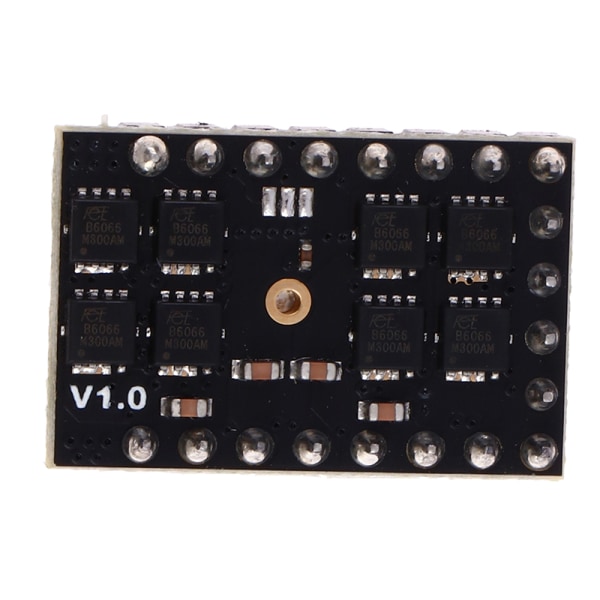

2. Ändra de ursprungliga 4 MOSFET:erna till 8 MOSFETs;

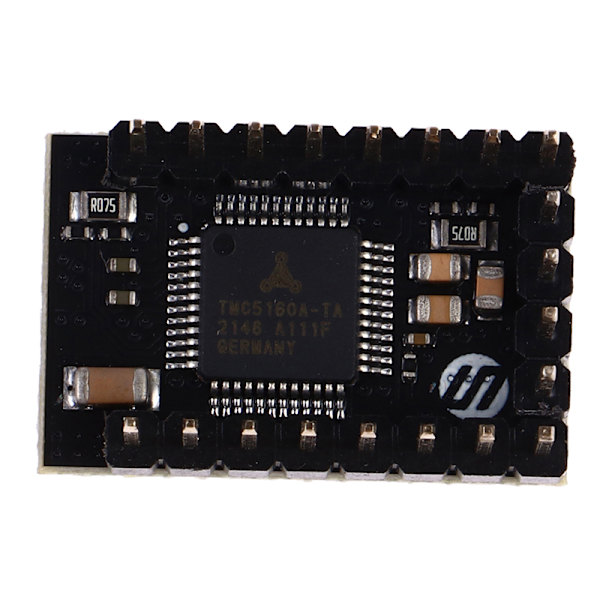

3. Ändra tmc-5160-wa till tmc-5160-ta;
Paketet bland:

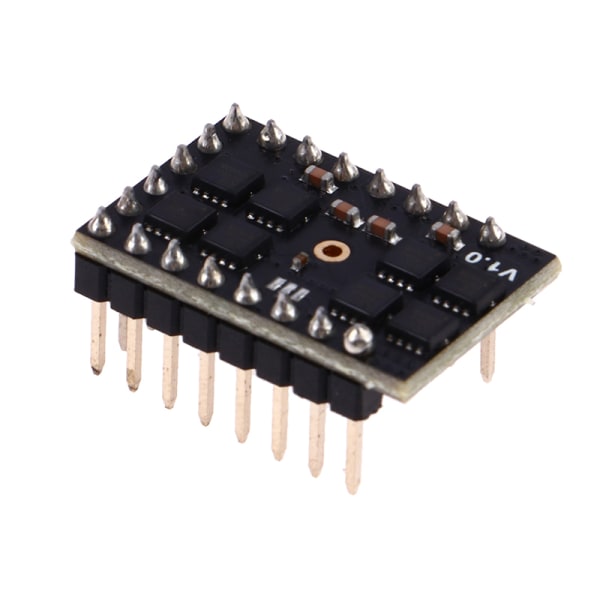

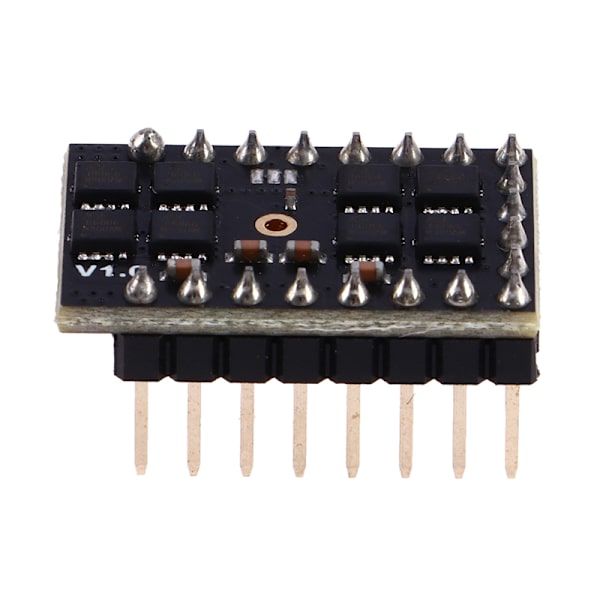

1Sätt i SPI Silent Motor Driver
