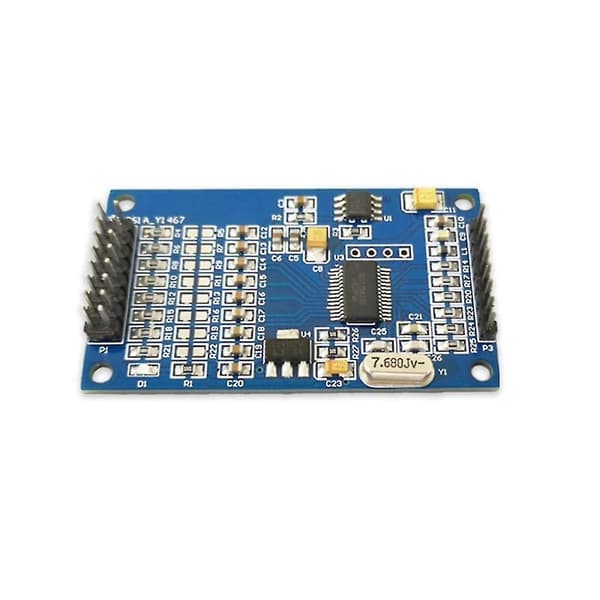

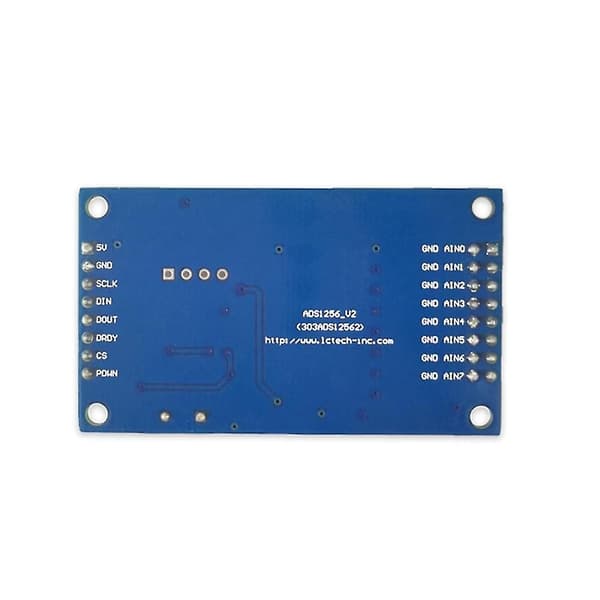

ADS12568 24-Bitars Adc-modul ADS12568 -Kanals 24-Bitars Adc-modul Utrustad Med TIADS1256IDB -Strömförbrukning, Hög Noggrannhet ADC-chip Och 2.5v Referensspänningskälla, Använder Spi-gränssnittskommunikationsprotokoll, Datautgångshastigheten Kan Nå 30ksps.

Stöder Enkeländad Ingång Och Differentiell Ingång.

Beskrivning: 1. Inbyggt chip: inbyggt högprecisions TIADS1256IDB ADC-chip och ADR0325V strömförsörjningsreferenschip 2. datautgångshastighet: datautgångshastigheten kan nå 30ksps, låg icke-linjäritet på 0.0010% 3. enkeländade / differentiella ingångar: modulen kan konfigureras som 8-vägs enkeländade ingångar eller 4-vägs differentiella ingångar 4. Mätning av analog spänning: lämplig för mätning av analog spänning inom 3V 5. driftspänning: 5V Test: Modulen tillhandahåller STC15W&&STM32 MCU 8-kanals seriell portdisplay referensprogram och STC89C52 MCU 4-kanals 1602_LCD display referensprogram, varav STC89C52 MCU+1602LCD flytande kristall enkelt test är som följer: 5V, GND ansluten till DC5V strömförsörjning, SCLK, DIN, DOUT, DRDY, var anslutna till mikrokontrollerns P1.2, P1.3, P1.4,

P1.5, P1.6, AINO, AIN1, AIN2, AIN3 var anslutna till 2.5V, 2.5V, 2.5V, 2.5V (den uppmätta spänningen bör vara och ADS1256 gemensam jord).

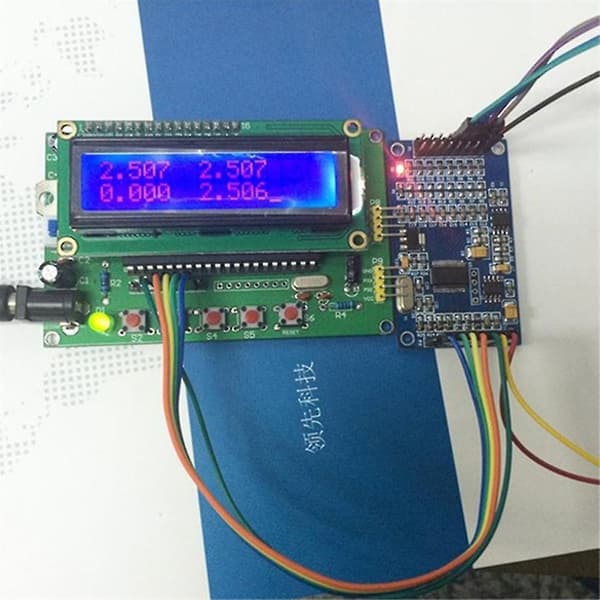

1602 LCD-skärmen visar 4 grupper av spänningsvärden, varav grupperna 1, 2 och 4 är enkeländade ingångsspänningsvärden för AIN0, AIN1 och AIN3, och grupp 3 är skillnaden mellan AIN2 och AIN3.

De 4 grupperna av spänningsvärden är cirka 2.5V, 2.5V, 0V, 2.5V respektive.

Obs: Olika partier kan ha skillnader i produktens utseende, färg och tryckta tecken, vilket inte påverkar användningen storlek: Cirka 60 x 35mm Material: PCB färg: mörkblå Paketets innehåll: 1 x ADS12568 Kanal 24-Bitars ADC-modul Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga.

Det tillåtna mätfelet är +/- 1-3cm.
