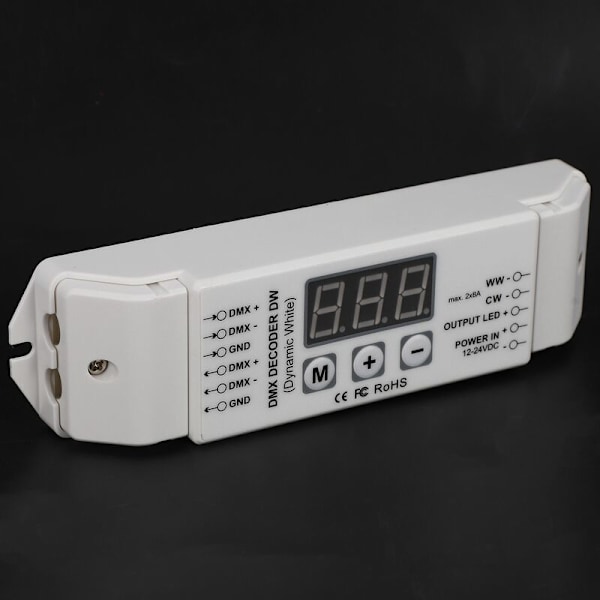

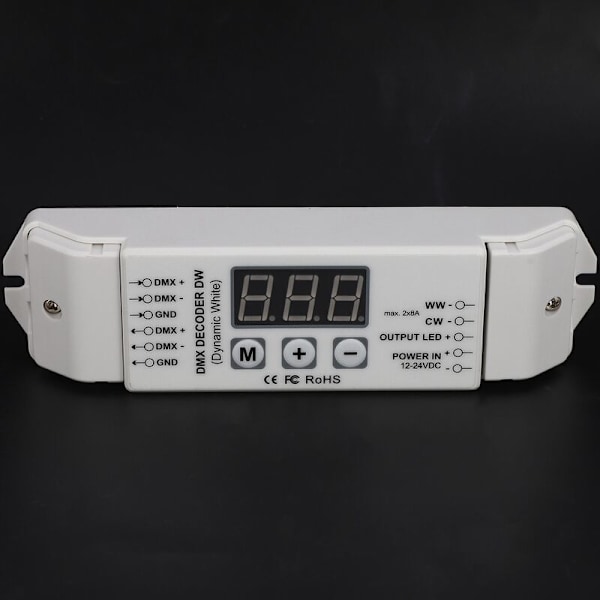

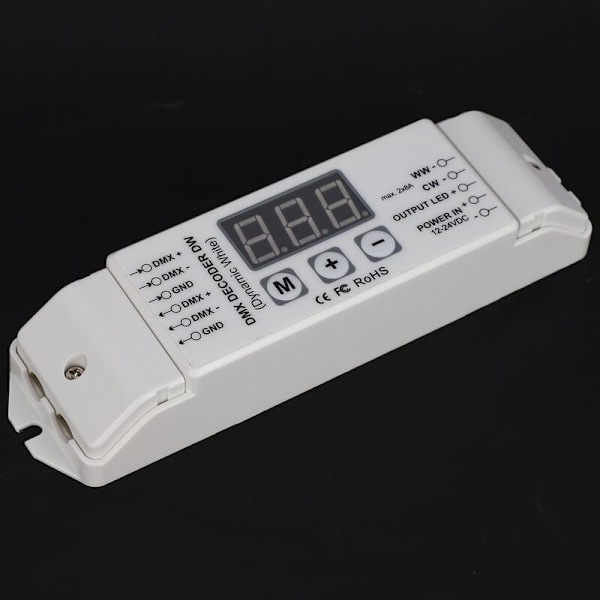

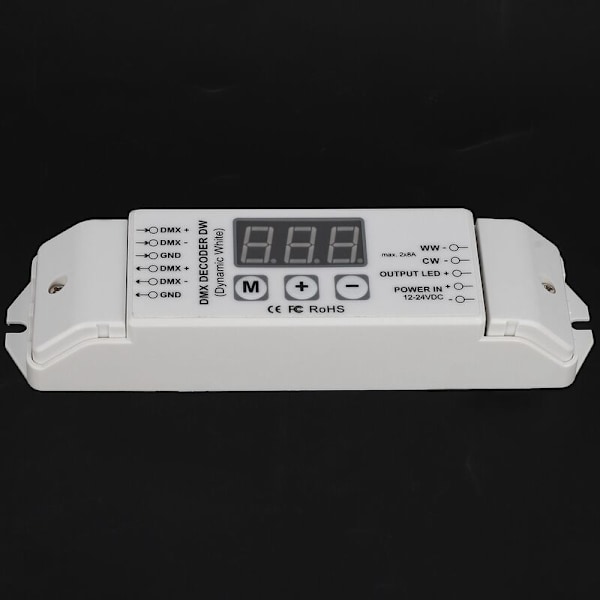

Användaren kan välja mellan 1 och 2 utgångskanaler, var och en med 8 kanaler med en maximal utgång på 8A. Den kan användas som en DMX512-master eller DMX-dekoder för att ansluta en datoriserad digital utgångskonsol med analog silikonlåda och styra arkitektoniska och belysnings-LED-lampor; Certifiering: ce, CCC, RoHS; Artikeltyp: Dimmer; Max. Belastningskraft: 384W; Modellnummer: WW CW Dimmer;
Ingångsspänning: DC12V-DC24V; Maximal belastningsström: 87A / CHx2; Maximal uteffekt: 192W (12V) / 384W (24V) Gråskala: 4096 nivåer x2; Ingångssignal: DMX512 / 1990; Utgångssignal: Konstant spänning PWM x 2; Dekodningskanal: 2CH; Färg: vit; Material: metall + plast; DMX512-uttag: Terminalblock; Mått: L176xW46xH30 (mm); Vikt (GW): 170g; Funktion: 1. Anpassar sig automatiskt till DC12V-24V ingångsspänning;
2. Standard DMX512-signalinmatning; 3-siffrig digital display visar DMX-adresskod. 3. 2-kanals utgång; 4096 grånivåer vardera; logaritmisk dämpning; DMX-masterläge, slavläge tillgängligt. 5. 4 färgskiftande lägen och 10 hastighetsskalor i masterläge. 6. DMX512-signalmottagningsstatusindikator. 8. Strömförlustminnesfunktion.
Säkerhetsvarningar: 1. För att säkerställa din säkerhet och korrekt användning av produkten, läs användarmanualen noggrant. 2. För att installera produkten i gruvfältet, magnetfältet i kedjan och högspänningsområdet. 3. För att säkerställa att snurrningen är korrekt och fast, kortslutningsskada på komponenterna och orsaka brand.
5. Produkten måste användas med en DC-konstant spänningsströmförsörjning. 6. Anslut ledningen med strömförsörjnings spänningen förbjuden. Korrekt ledningsdragning först, kontrollera sedan att det inte finns någon kortslutning och slå sedan på strömmen! 7. Även om det finns ett fel. Kontakta leverantören för förfrågan / Tre kontaktknappar: M, +, -;
Den tresiffriga displayen stängs av utan drift i 1 minut. Tryck på valfri knapp för att slå på den. Vid överbelastning eller kortslutning slutar dekodern automatiskt att mata ut. LED-displayen visar: \"ERR\"
Dekodern har ett automatiskt lås.
Om ingen inställning görs på dekodern aktiveras nyckelspärrfunktionen automatiskt efter cirka 15 sekunder. Tryck på M-tangenten i cirka 2 sekunder för att inaktivera den. Sedan kan dekodern ställas in.
1. DMX-slavläge: värdet är: 001-512, till exempel: \"001\"
Decimalpunkten för den sista digitala displayen på displayröret blinkar regelbundet när den tar emot
DMX512-signal normalt. Om ingen signal tas emot blinkar inte decimalpunkten och visar den aktuella DMX-adressen.
Lista över förinställda mönster i DMX-masterläge:
x 520-599, De två första siffrorna anger lägena, den tredje anger hastigheten. 10 hastighetsnivåer, från 0 till 9 minskande hastigheter. Totalt: 8 lägen, inte för hela programmet:
Hastighet för program 590 - 599 (ett steg och inte för hela programmet):
0 = 0,5 sekunder - 1 = 1 sekund - 2 = 2 sek.- 3 = 3 sek.- 4 = 5 sek.- 5 = 10 sekunder - 6 = 15 sekunder - 7 = 30 sekunder - 8 = 60 sekunder - 9 = 120 sekunder
Paket:
1 x Dekoder
1 x Engelsk manual
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusfotografering och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
