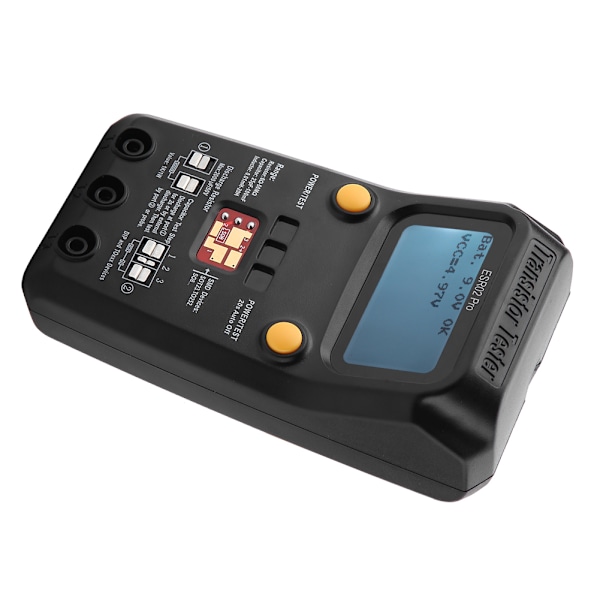

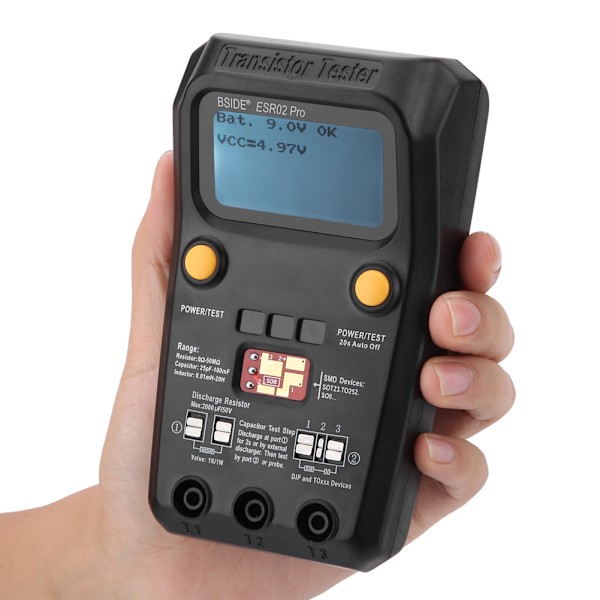

Denna mätare är ett litet verktyg för ingenjören, elektroniskt underhåll och fabriken. Den är mycket enkel att testa plug-in och SMD-enheter, kan också testa olika typer av dioder, trioder, tyristorer, möjliggör analys av enhetstypen, polariteten på stiftet, utgången HFE, ventilspänningen, FET:s kopplingskapacitans.
Funktioner:
En knapptryckning, starttest, en knapptryckning för att få resultat.
Stor LCD-skärm med bakgrundsbelysning för enkel avläsning.
Testar automatiskt stiftelementen och visar dem på LCD-skärmen.
Automatisk detektering av komponenter som NPN, PNP bipolära transistorer, N-kanal och P-kanal MOSFET, dioder (inklusive dubbla dioder), tyristorer, transistorer, motstånd och kondensatorer, etc.
Kan detektera transistor emitter framspänning, MOSFET skyddsdiod och förstärkningsfaktor referens.
MOSFET gate tröskelspänning och gate kapacitansmätning.
Specifikation:
Märke: BSIDE
Modell: ESR02 Pro
Motstånd: 0Ω~50Ω, Upplösning: 0.01 ohm
Kapacitet: 25pF~100mF, Upplösning: 1pF
Induktans: 0.01mH~20H, Upplösning: 0.01mH
Kondensator ESR Upplösning: 0.01Ω
Batteri: 1st x 9V 6LR61 Batteri (ingår EJ)
Färg: svart
Storlek: Ca. 14*8*4.5cm/5.5*3.1*1.8tum
Vikt: Ca.214g/7.5oz
Användningsinstruktion:
Tryck på \"POWER / TEST\" för att slå på och starta ett test, flera mätningar kan upprepas med denna knapp, automatisk avstängning 20 sekunder efter mätning.
Tillhandahåller tre typer av sockel, varje sockelstift 1, stift 2 och stift 3 är anslutna.
Placeringen av enheten kräver inte instruktionsordningen, och skärmen visar komponentfunktionen för varje stift efter mätning.
Det finns en tabell \"typiskt ESR-värde för elektrolytkondensator\" på baksidan, den är endast för vägledning, dessa är typiska värden för standard elektrolytkondensator vid rumstemperatur.
Kalibrering:
Kortslut teststift 1, 2, 3 tillsammans och tryck på \"POWER / TEST\" -knappen, då uppmanar skärmen att gå in i kalibrering, tryck på knappen igen inom 2 sekunder för att bekräfta. Några sekunder senare uppmanar skärmen att släppa stift 1, 2, 3, släpp dem och vänta på att kalibreringen ska slutföras.
Paketlista:
1 x Transistor Testare
1 x Användarmanual
Notera:
Innan du testar kondensatorn, se till att ladda ur den, annars kan det skada den interna kretsen.
Om du använder DC-försörjning, välj DC 9V~12V adapter. (inklusive 9V och 12V)
Kan drivas av ett 9V 6LR61 batteri (ingår EJ), när batteriet är under 6V, byt ut det mot ett nytt.
