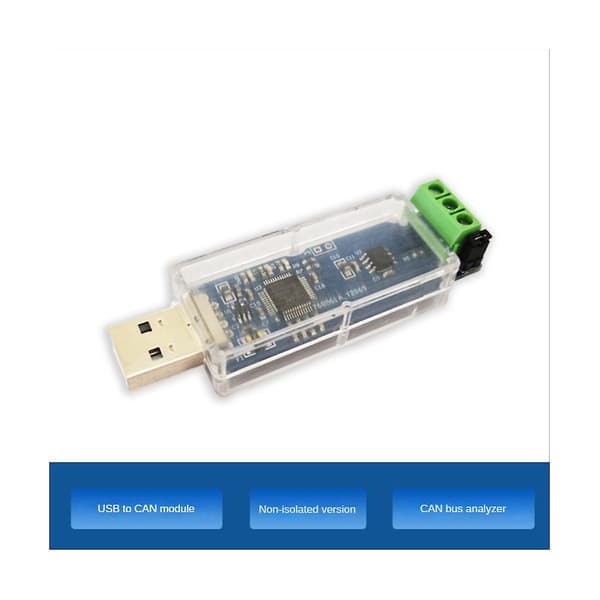

USB till CAN-modul är transplanterad baserat på projektet, Cangaroo kan användas för att analysera CAN-bussprotokollet.

Stöd: värddator Cangaroo CAN-protokollanalysprogram.

Stil: A-CAN icke-isoleringschip TJA1051T/3 används, och hastigheten kan nå 1M.

Funktionella egenskaper: Ingångsspänning: 5V (USB-strömförsörjning)

Chip: A-TJA1051T/3

Hastighet: upp till 1M

Statusindikator: trefärgs LED

Instruktioner:

RES-jumpern är insatt, vilket innebär att 120Q-terminalmotståndet är anslutet. Om det inte krävs kan jumpern tas bort.

Anslut CAN_H och CAN_L är anslutna till CAN-bussen, och GND kan anslutas eller inte.

Anslut till datorn, och CAN-enheten visas i enhetshanteraren

Slå på den övre datorn

Välj önskad hastighet och samplingspunkt, klicka på OK, och den inbyggda färglampan tänds,

Kan skicka och ta emot data på CAN-bussen.

Chip:

A-TJA1051T/3 Icke-isolerad

Färg: Blå & Transparent

Material: PCB+ plast+metall

Paketets innehåll:

1 x USB till CAN-modul

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
