Beskrivning

Kabelanslutning:

1. Förbered kabeln som bild P1 och skala av isoleringen till 9-10 mm. Kabelns tvärsnitt måste vara mellan 0,33 och 2,08 mm2 (AWG22-14).

2. Tryck nu ner terminalen med en skruvmejsel och sätt in kabeln.

3. Ta bort skruvmejseln så är kabeln ansluten till terminalen.

Anslutning till Gateway:

1. Anslut LED-produkten till styrenheten, se avsnittet kabelanslutning.

2. Starta enhetssökningen på ZigBee-ljuslänk-gatewayen, det kan ta lite tid.

Om gatewayen inte hittar enheten, stäng av/på strömmen eller gör en återställning.

3. Gatewayen hittade din enhet och du kan tilldela den till olika rum/zoner/grupper.

4. Nu kan du använda enheten.



Återställ:

1. Slå på enheten.

2. Slå nu av och på inom 2 sekunder.

3. Upprepa av/på fyra gånger.

4. Återställningen är klar när enheten slås på för femte gången och lampan förblir tänd efter att ha blinkat 4 gånger.

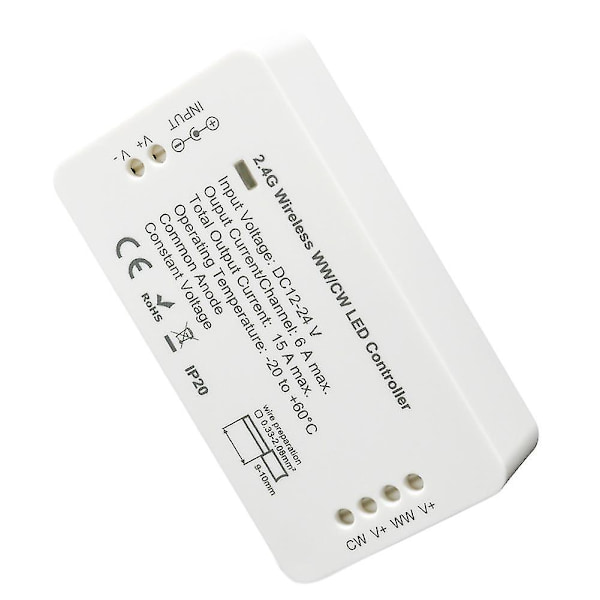

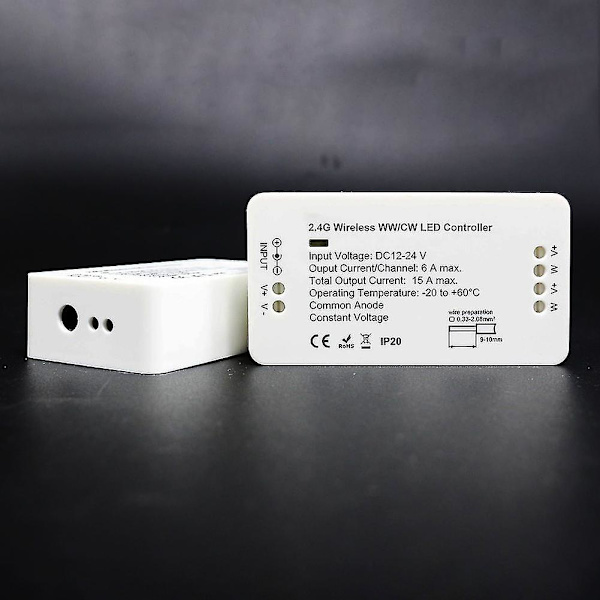

Typ: Zigbee-remsstyrenhet

Material: ABS

Ingångsspänning: DC 12V-24V

Utgångsström: Max. 6A/CH

Total utgångsström: Max. 15A

Maximal belastningseffekt: 180W (12V)/360W (24V)

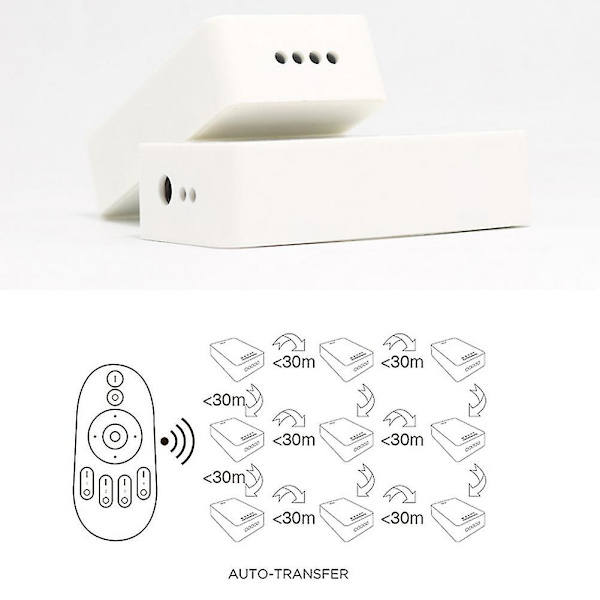

Fjärrkontrollräckvidd: 10~15 meter

Anslutningsläge: Gemensam anod

Anslutningsläge: APP-styrning

Skyddsklass: IP20

Egenskaper: Gemensam anod, konstant spänning, kompakt storlek

Storlek: 23,5 mm x 45 mm x 89 mm/0,93 x 1,77 x 3,50 (ungefär)

Obs:

På grund av skillnader i ljus- och skärminställningar kan objektets färg skilja sig något från bilderna.

Tillåt en liten dimensionsavvikelse på grund av olika manuella mätningar.

Förpackningen innehåller:

1 x Zigbee-remsstyrenhet
