Beskrivning:
DC12V 20A 1500W Timing Timer Digital Display Tidsfördröjning cykelmodul
DC12V 20A 1500W 0-999h Digital Display Time Delay Relay Cycle Module
Specifikationer:
Tidsintervall: 0-999s, 0-999m,0-999h
Power : DC12V
Relä: 20A
Arbetsström: 10A (max)
Power: 1500W (max)

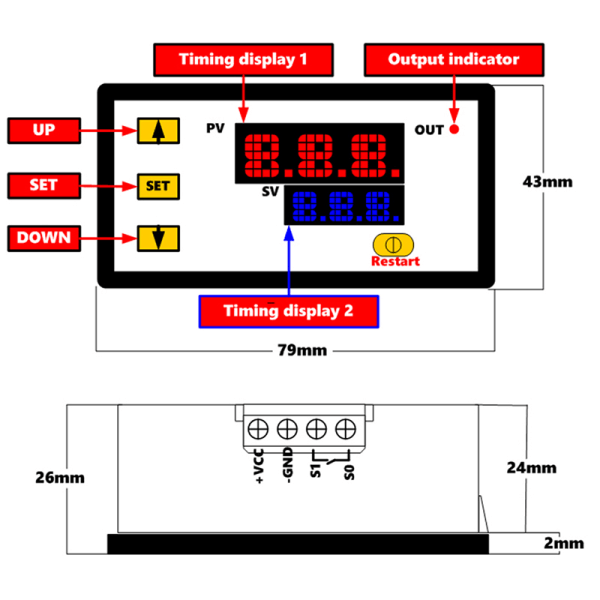

Storlek: 79 x 26 x 43 mm/2,99" x 1,02" x 1,69"
Hålstorlek: 72 x 40 mm/2,83" x 1,57"
Bruksanvisning:
1. Efter att ha ställt in data måste du vänta 6 sekunder, 6s post moduler sparar automatiskt set .
2.Tryck på knappen SET en gång för att gå in i tidsinställningsläget, den röda lysdioden blinkar, tryck på knappen för att öka eller minska inställningstiden T1.
3. Efter inställning av tid T1, tryck kort på SET -tangenten igen, den gröna lysdioden blinkar, och tiden set in genom att trycka på knappen Tid T2, T2-tidsinställningen är klar, tryck på SET -tangenten igen, systemet kommer automatiskt att spara minnesinställningen tid eller vänta i 6s, 6s-modulen sparar automatiskt dataminnet.
4.Långt tryck på SET, gå in i parameterinställningsläget. Det finns två uppsättningar parametrar för användaren att välja P0, P1. Kort tryck på SET i det aktuella läget för att växla mellan P0 och P1.
5.I P0 parameter kan set in genom att trycka på knappen för att justera sitt eget timing läge. I P1 parameter kan set in genom att lägga till och subtrahera nycklar arbetsläge.
P0--0:T1 Timingläge är andra.
P0-1: T1-tidsläge är minuter.
P0--2:T1 Timing Tidsläget är timmar.
P1--0: Fördröjning av T1-tid, relädrag (T1-timer)

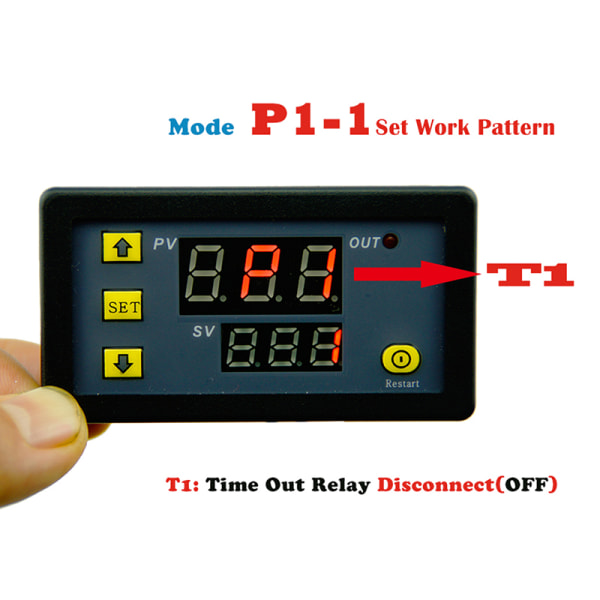

P1--1:Reläsläpp efter T1 tidsfördröjning (T1 timer)

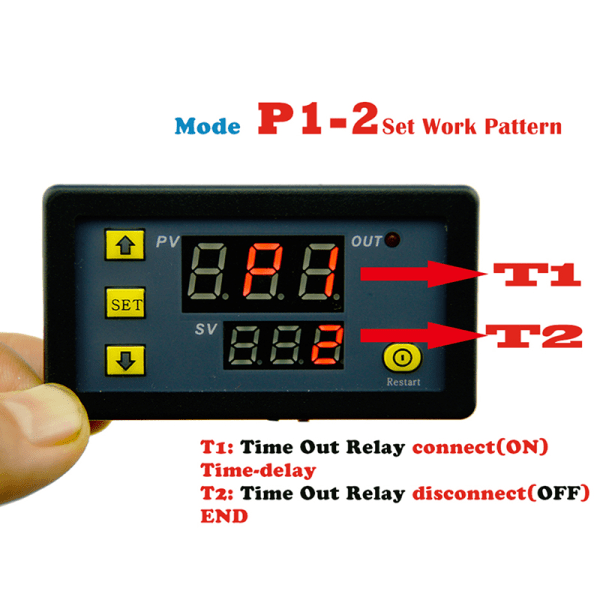

P1--2: Fördröj T1-tid, relädrag (T1-timer), och sedan reläsläpp efter T2-tidsfördröjning (T2-tid), då är det klart.

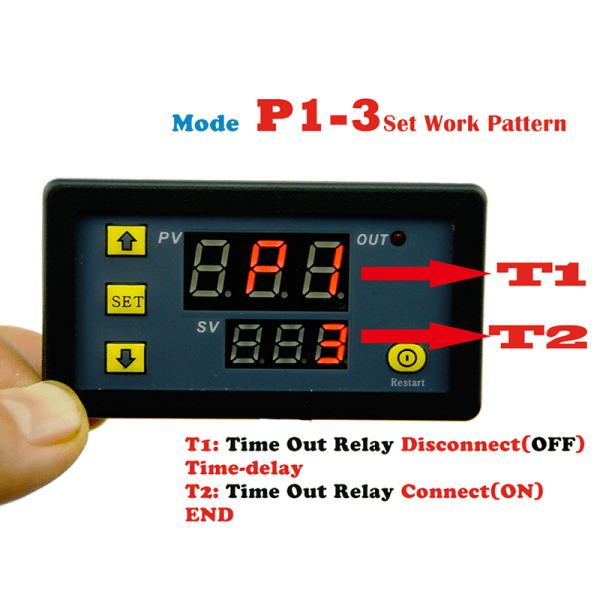

P1--3: Reläsläpp efter T1-tidsfördröjning (T1-timer), sedan fördröj T2-tid, relädrag (T2-timing), sedan är det klart.

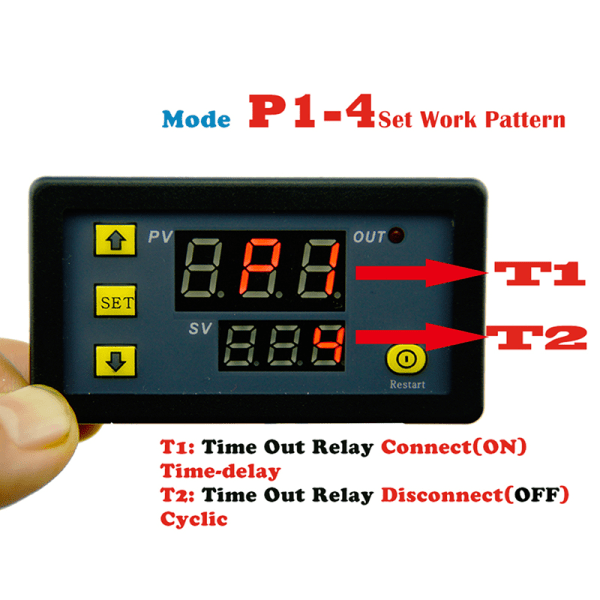

P1--4: Fördröjning av T1-tid, relädrag (T1-timer), och sedan reläsläpp efter T2-tidsfördröjning (T2-timer), cykling.

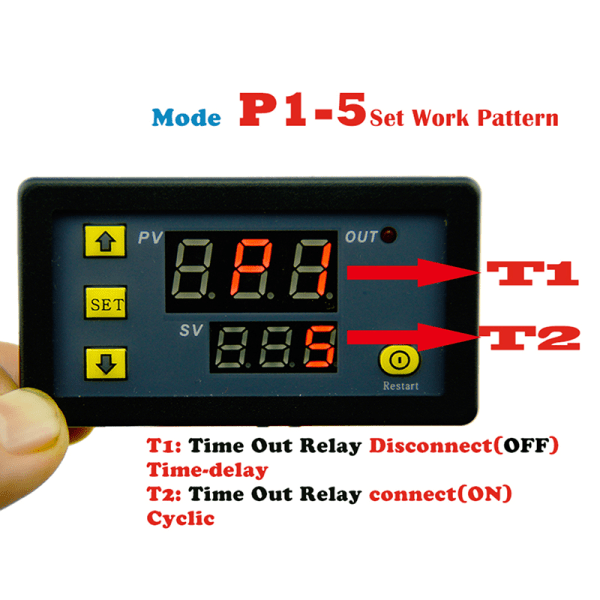

P1--5: Reläsläpp efter T1 tidsfördröjning (T1 timer), sedan fördröj T2 tid, relädrag (T2 timer), cykling.
ingår:
1 X Timing Delay Relay Module
