1. Vad är PO-versionerna? PO är självlåsande läge. Till exempel, när den externa framåtknappen (K1) trycks in, kommer motorn att rotera framåt omedelbart. Vid denna tidpunkt kommer knappen att släppas omedelbart, och motorn kommer fortfarande att fortsätta rotera framåt. Den kommer inte att stanna förrän den möter backrotationssignalen (K2) eller framåtroteringsstoppsignalen (SW1).

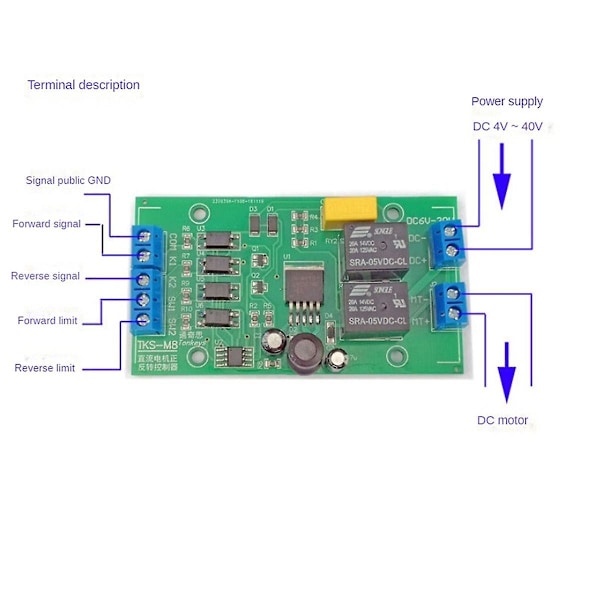

2. Vilka är kraven för signalen, kan sensorn anslutas? Signal är aktiv låg, den kan vara en tretrådsgivare (NPN-NO-typ), K1 K2 Sw1 SW2 är fortfarande denna specifikation.

3. Vad är gränssignalen? Gränssignalen kan också kallas stoppsignal. Gränssignalen är utlösningstyp och nivåaktiverad. Till exempel, om en kort gränssignal möts under framåtrotering, kommer den att stanna, även om gränssignalen försvinner, kommer den fortfarande att stanna. Framåtroteringssignalen måste startas om för att köra framåt igen.

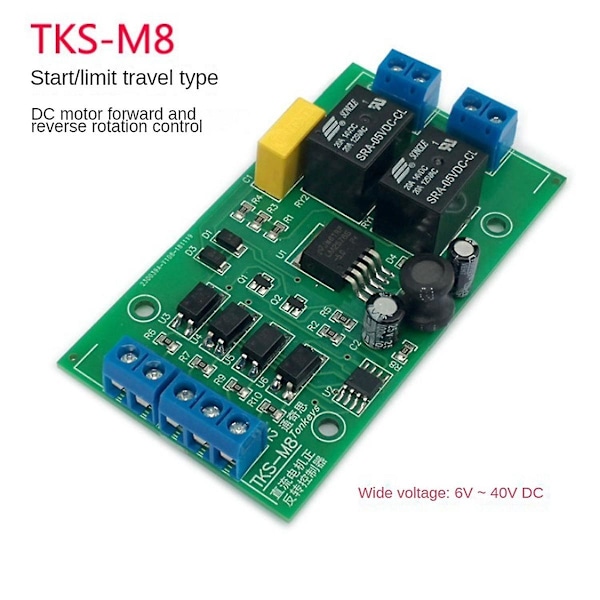

4. Vad är ingångs- och utgångsspänningen? Ingångsspänningsområdet för TKS-M8 är 4v-40v, men för tillförlitlig drift rekommenderas att använda den inom intervallet 6V-36V. Utgångsmotorn är densamma som ingångsspänningen.



Arbetsspänning: bred spänning DC4V-40V

Modulens strömförbrukning: 0,6W (utan lastmotor), statisk 0,1W

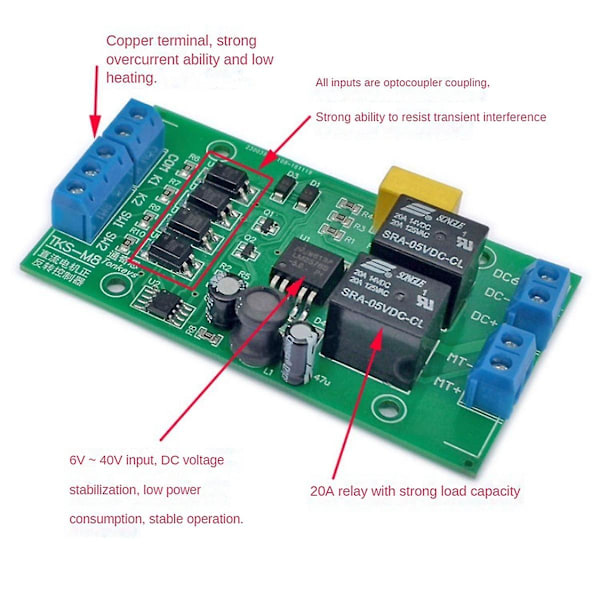

Signalinmatning: aktiv låg nivå, ingången är den negativa polen på optokopplaren. När spänningen är lägre än 2V anses det att det finns en signal

Svarstid: K1 K2 är 20mS, SW1 SW2 är 50mS

Utgångsström: 20A

Aktionslivslängd: 150 000 gånger

PO/Standardversion: Efter en kort utlösning kommer motorn att fortsätta att köra tills den möter en gräns- eller kommuteringssignal

Färg: Grön

Material: PCB

Storlek: 83x46x20mm



Paketinnehåll:

1 * P0 framåt/backåtkontroller



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
