Egenskaper:
Kompakt storlek, kompletta funktioner, enkel användning, lätt att transportera. Den kan drivas med en AC-adapter eller ett 3,7 V litiumbatteri.
Med ett oscilloskop kan den användas för testning och felsökning av elektroniska kretsar, frekvensegenskaper och impulssvarstest och mätning av ljudförstärkare. På grund av DDS:ens goda precision och frekvensstabilitet är den också mycket lämplig för kalibrering av oscilloskopets sveptidfaktor.
Fyrkantsvågsutgången är lämplig för oscilloskopets dämpare och justering av probens pulsegenskaper.
Har ett filter (kan öppnas och stängas) för att anpassa sig till sinusvågen och pulsvågen.
Denna funktionella signalgenerator kan testa många typer av vågformer som sinusformad, fyrkantsvåg, triangelvåg, direkt sågtandsvåg, omvänd sågtandsvåg, etc. Den är speciellt utformad för professionella arbetare.

Specifikationer:
Typ: utan antenn/med antenn (valfritt)
Material: ABS

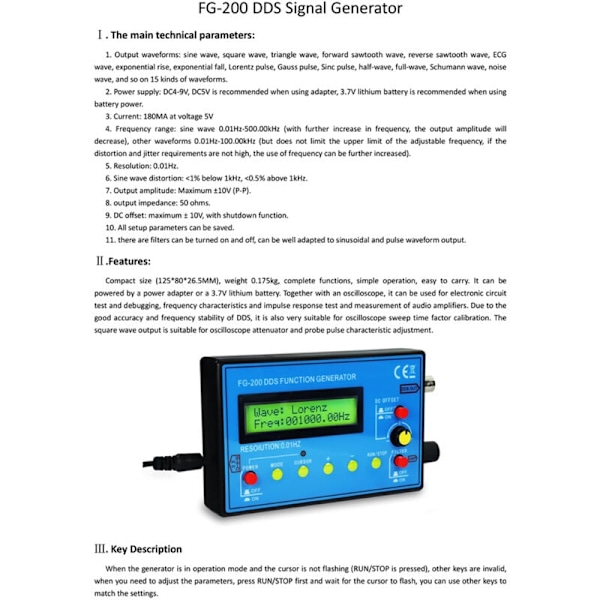

De viktigaste tekniska parametrarna:

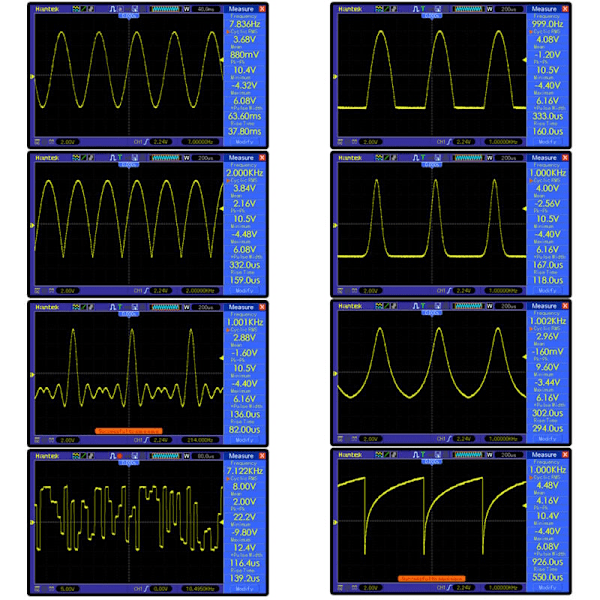

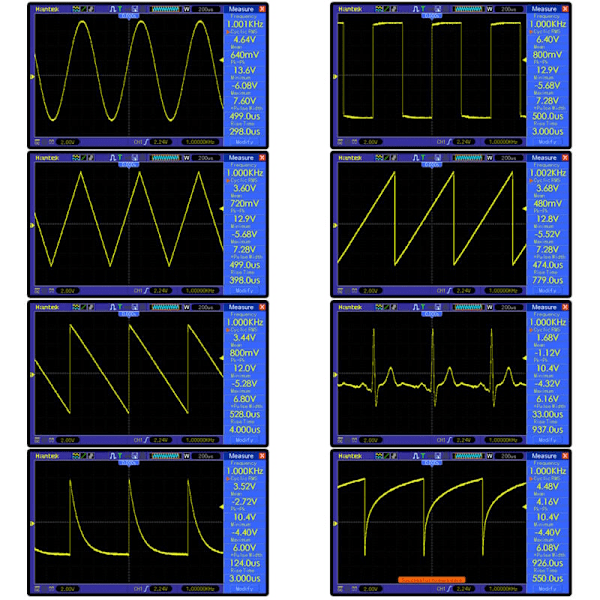

1. Utgångsvågform: sinusvåg, fyrkantsvåg, triangelvåg, direkt sågtandsvåg, invers sågtandsvåg, EKG-våg, exponentiell stigning, exponentiell nedgång, Lorentz-impuls, Gauss-impuls, sedan halv våg, hel våg, Schumann-våg, brusvåg och våg.
2. Matning: DC4-9V, DC5V rekommenderas vid användning av en adapter, ett 3,7V litiumbatteri rekommenderas vid användning av batteriet.
3. Strömförbrukning: 180MA vid en 5V spänning
4. Frekvensområde: Sinusvåg 0,01h-z-500,00khz (med ytterligare frekvensökning kommer utgångsamplituden att minska), andra vågformer 0,01h-100,00.00khz (men begränsar inte den övre gränsen för den justerbara frekvensen, om distorsionen och jitterkraven inte är höga, kan frekvensen fortfarande ökas).
5. Upplösning: 0,01Hz.
6. Distorsion av sinusvågen: <1% under 1kHz, <0,5% över 1kHz.
7. Utgångsamplitud: Maximalt ± 10V (pp).
8. Utgångsimpedans: 50 ohm.
9. DC-förskjutning: maximalt ± 10 V, med stoppfunktion.
10. Alla konfigurationsinställningar kan sparas.
11. Det finns filter som kan aktiveras och avaktiveras, vilket kan anpassas väl till den sinusformade och pulserande utgången.
Artikelstorlek: 140 x 80 x 26 mm/5,51 x 3,15 x 1,02 tum
Artikelvikt: 144 g/5,07 Oz
Paketvikt: 245 g/8,64 Oz
Paketstorlek: 160 x 125 x 35 mm/6,29 x 4,92 x 1,37 tum

Paketlista:
1 * Signalgenerator
1 * USB-strömkabel
1 * BNC-klämkabel
1 * Manual (engelska)
