Funktioner:
Den används för att mäta det dynamiska tillståndet hos vätska som strömmar genom rörledningen, såsom: vatten, etylen, etylenglykol och andra vätskor som inte har någon korrosiv effekt på koppar.

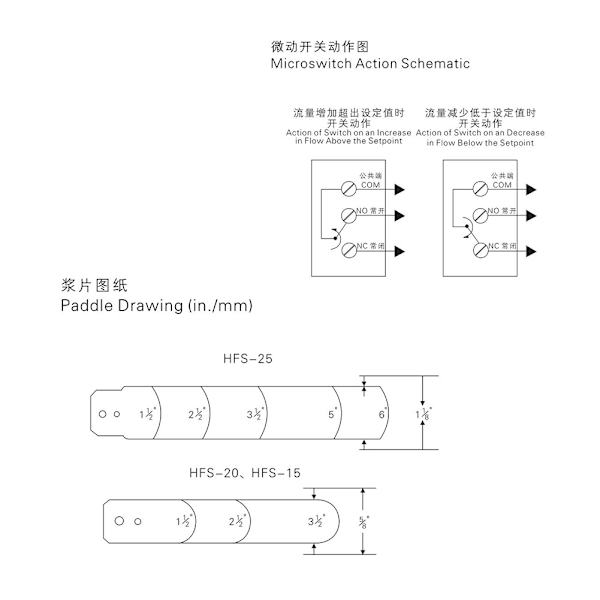

När flödeshastigheten överskrider det inställda värdet driver vätskan bladet och mikrobrytaren, SPDT-kontakten kan ansluta en krets och koppla bort en annan krets.
Flödeskontrollvärdet är justerbart, upprepningspunkten är stabil.
Skyddsgraden är IP54, mikrobrytarens kontaktlivslängd är upp till 100 000 gånger
Perfekt för vattenreningssystem, central luftkonditionering, vattenkylningsenhet.
Specifikation:
Modell: HFS-25
Kontrollläge: Paddel
Brytartyp: SPDT
Material: 304 rostfritt stål kropp, kopparkontakt, fosforbronsbälg
Anslutning: 1\" / 25mm
Max. arbetstryck: 1.0MPa
Omgivningstemperatur: 0~60℃
Vätsketemperatur: -10~100℃ (Vätska utan isbildning)
Kontaktlivslängd: 1000000 gånger
Mikrobrytare Ström: 15A
Vikt: Ca. 416g/ 14.7oz
Paketlista:
1 * Vattenflödesbrytare
5 * Paddel
1 * Användarmanual
Installationsmetod:
1. Öppna flödesbrytaren
2. Brytaren har ställts in på minsta flödeshastighet. Vrid justeringsskruven moturs för att öka flödesinställningsvärdet.
3. Tryck på målet för att kontrollera om mikrobrytaren kan fungera normalt. Överdriven medurs rotation av justeringsskruven kan leda till att flödesbrytaren inte fungerar.
4. Efter installationen, tryck på flödesbrytarens spak flera gånger för att kontrollera. Om det inte hörs något \"klick\"-ljud, vrid justeringsskruven moturs tills det hörs ett \"klick\"-ljud.
5. Justeringsskruven för lackförsegling används endast första gången för att justera flödesbrytarens tillstånd. Vänligen ändra eller justera den inte.
6. Observera tre driftcykler för att säkerställa att brytaren och systemet den är ansluten till fungerar korrekt och täck brytarens hölje omgående.
Notera:
1. Kontrollera flödesbrytaren noggrant före installation.
2. Flödesbrytaren kan installeras i horisontell rörledning eller vertikal rörledning med uppåtgående vätskeflödesriktning, men inte i rörledning med nedåtgående vätskeflödesriktning. När den installeras i rörledningen med uppåtgående vätskeflödesriktning bör gravitationseffekten beaktas.
3. HFS flödesbrytare kan inte användas i rör där vätsketemperaturen är under fryspunkten.
4. Avledare måste installeras om snabbstängande ventil är fastsatt nedströms.
5. Var uppmärksam på följande när du installerar ledningar:
(1). Det är absolut förbjudet att slå skiftnyckeln på brytarens bottenplatta, vilket leder till deformation och fel på flödesbrytaren.
(2). När du kopplar ledningar eller felsöker, stäng av strömförsörjningen.
(3). Vid kabeldragning är det absolut förbjudet att justera andra skruvar än mikrobrytarens terminaler och jordningsskruvar. Och anslut ledningen försiktigt, annars är det lätt att göra att mikrobrytaren själv förskjuts, vilket resulterar i att flödesbrytaren inte fungerar;
(4). Speciella jordningsskruvar måste användas för kabeldragning, och installationsskruvar kan inte tas bort.
(5). Flödesbrytarens blad får inte komma i kontakt med rörets innervägg och andra strypningar i röret, annars kan brytaren inte återställas normalt.
