Observerbar vågform före triggning (negativ fördröjning)
Maximal samplingsfrekvens i realtid: 1 Msps
Utrustad med en 1KHz/3,3V fyrkantsvågstestsignalkälla
Ingångsimpedans: 1M
Justerbar vertikal förskjutning med indikering
Förpackningslista:
15001K (SMD-komponenter svetsade):
Justerbar avtryckarnivå med indikering
Skaloscilloskopet använder en 9V DC- power ( power bör inte överstiga 10V! Annars kan det bränna maskinen). Själva satsen innehåller ingen power , och användare måste förbereda sin egen power . Power ska kunna ge mer än 200mA.
Spara/återkalla vågform, avstängningsvågform försvinner inte
Precision: 12Bit
Utrustad med automatiska, konventionella och enkla triggermetoder, bekvämt för att fånga momentana vågformer
Analog frekvensbandbredd: 0-200KHz

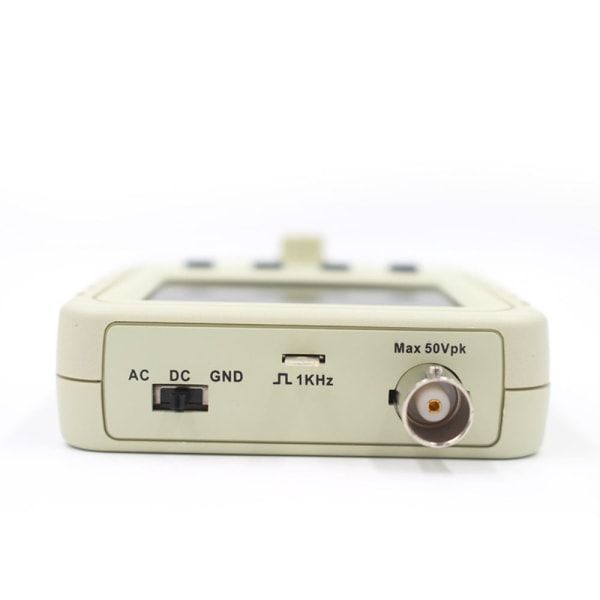

Kopplingsmetoder inkluderar DC/AC/GND
Samplingsbuffertdjup: 1024 byte
Digital display med vågformsparametrar, inklusive frekvens, period, pulsbredd, arbetscykel, maxvärde, minimivärde, medelvärde, topp till toppvärde, effektivt värde

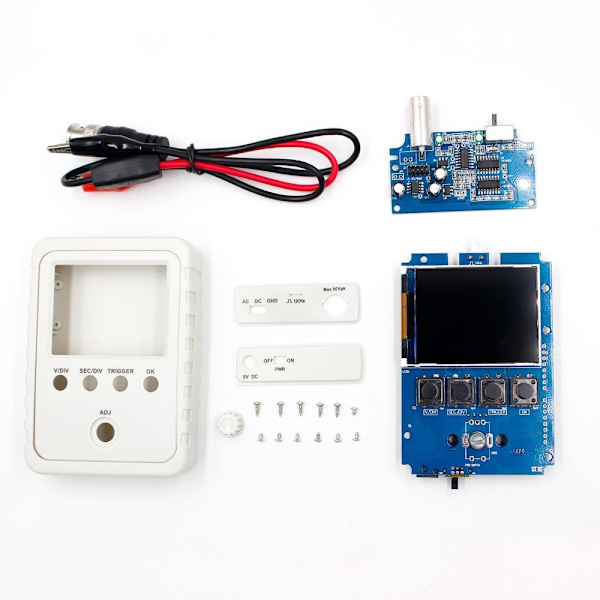

Alla delar av skaloscilloskopet, inklusive de analoga kortets monteringskomponenter, har lödts och testats
Vågformsvisning kan Frozen när som helst (HOLD-funktion)
Maximal inspänning: 50Vpp (1:1 sond), 400Vpp (10:1 sond)
Utlöses av stigande eller fallande kanter

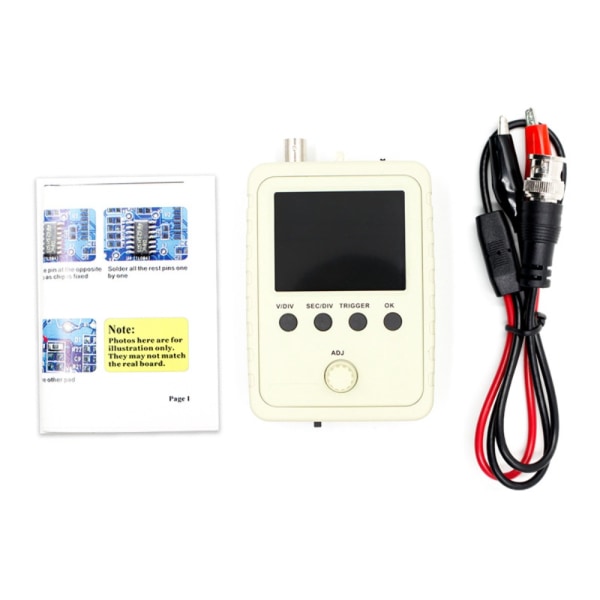

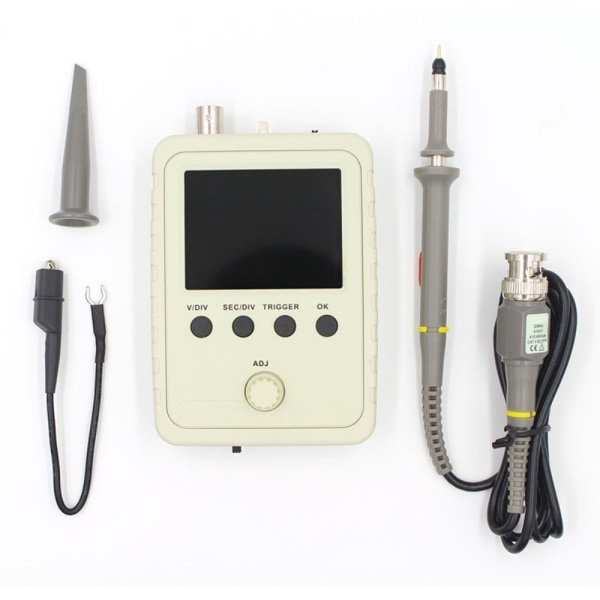

Paketet innehåller: 1st DSO Shell Oscilloskop
