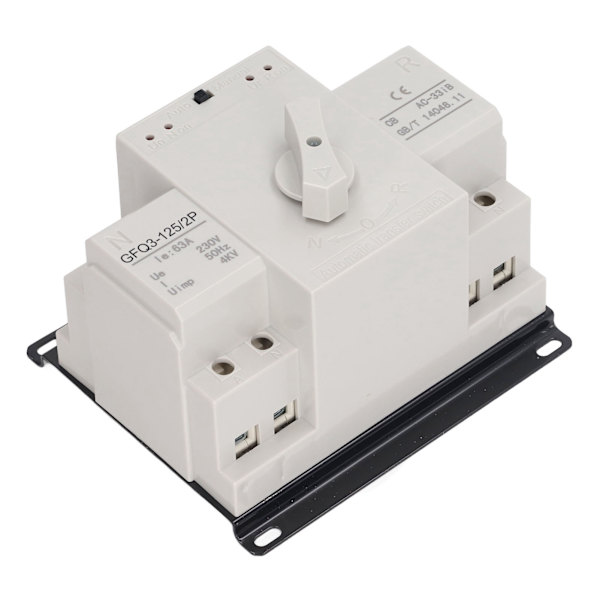

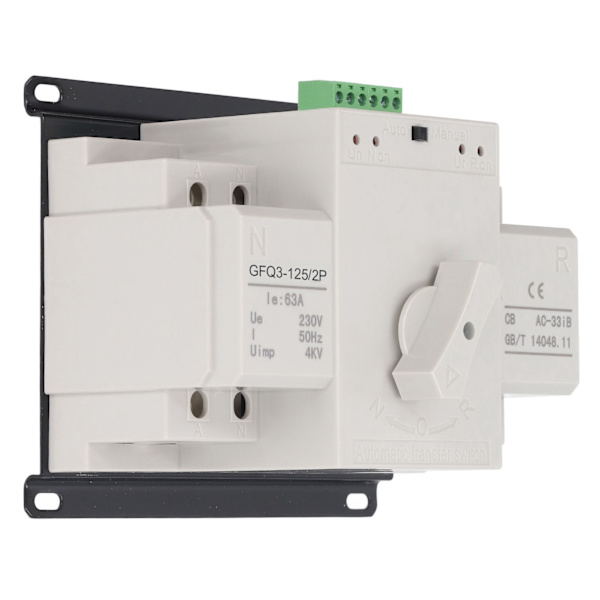

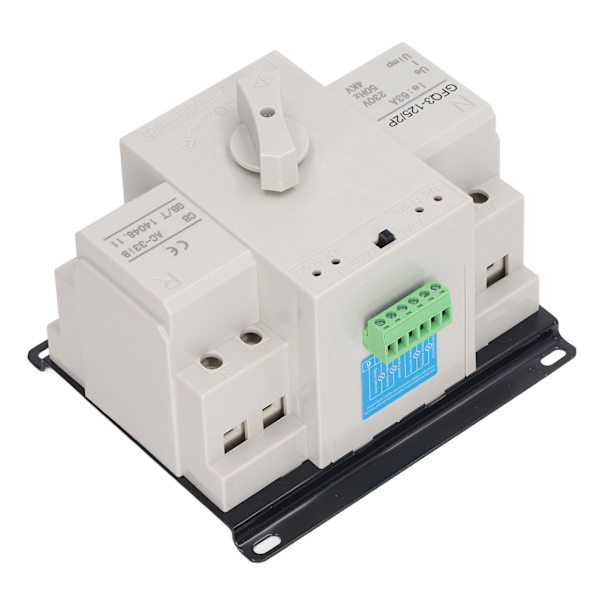

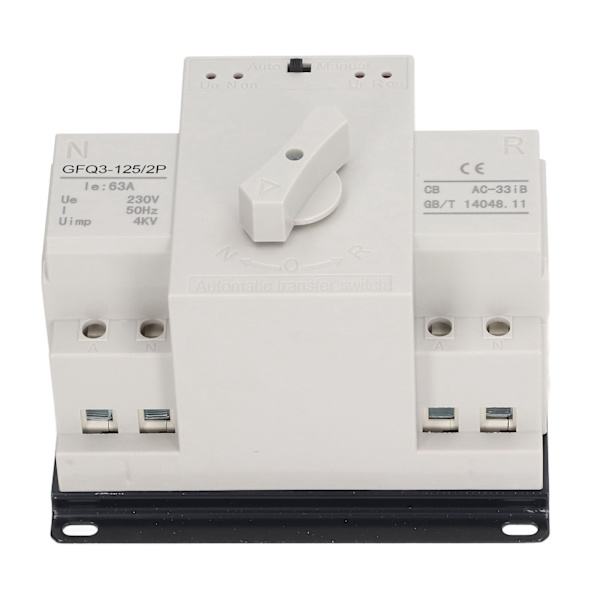

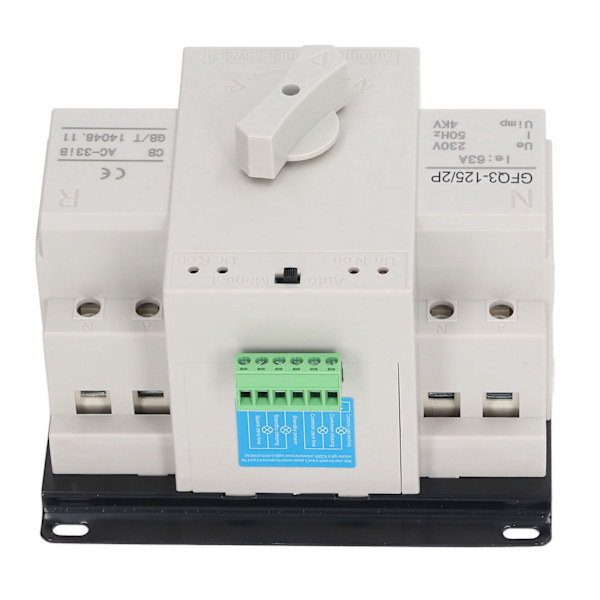

Artikeltyp: Dubbel automatisk omkopplare för strömförsörjning
Material: PC flamskyddsmedel, mässing, PCB, silver
Driftsfrekvens: 50Hz
Nominell spänning: AC230V
Arbetsspänning: AC220V
Displayfunktion: Indikatorljusdisplay
Driftsläge: Automatisk, manuell
ATS-nivå: CB-nivå
Konverteringstid: Mindre än eller lika med 2s
Användningsnivå: AC 33iB
Konverteringsmetod: Automatisk omkoppling och automatisk återställning
Funktionsprincip:
Strömförsörjningssignalerna för denna serie av dubbla strömförsörjningskontroller och drivmekanismer beror på A-fasen och N-linjeingångsportarna för den normala omkopplaren eller standby-omkopplaren. I det automatiska tillståndet för dubbla strömförsörjningar, när de gemensamma omkopplarspänningarna för de inkommande fas A- och N-kretsarna är normala (ac190-240v), kommer den gemensamma omkopplaren att stängas företrädesvis oavsett om spänningarna för den gemensamma strömförsörjningen B. C och standby-omkopplarna a.b.c och N är normala. Samtidigt tänds strömindikatorn och den offentliga avstängningsindikatorn. När den inkommande gemensamma omkopplarfasen A och linjen N inte har någon spänning, och den inkommande standby-omkopplarfasen A och linjen N har normal spänning, oavsett om spänningen för den normala omkopplaren B och standby-omkopplaren C är normal, växlas den dubbla strömförsörjningen till standby. Strömförsörjningsindikatorn och standby-stängningsindikatorn lyser. Manuell funktion, oavsett om den normala strömförsörjningen och standby-strömförsörjningen har spänning, kan anta manuellt driftsläge. Under manuell drift ska den manuella och automatiska knappen placeras i manuellt driftsläge. Vrid tryckhandtaget medurs till terminalen, standby-strömförsörjningens luftomkopplare R slås på och den offentliga strömförsörjningens luftomkopplare N slås på. När tryckhandtaget vrids moturs till terminalen stängs standby-strömförsörjningens luftomkopplare R och den offentliga strömförsörjningens luftomkopplare N öppnas.
