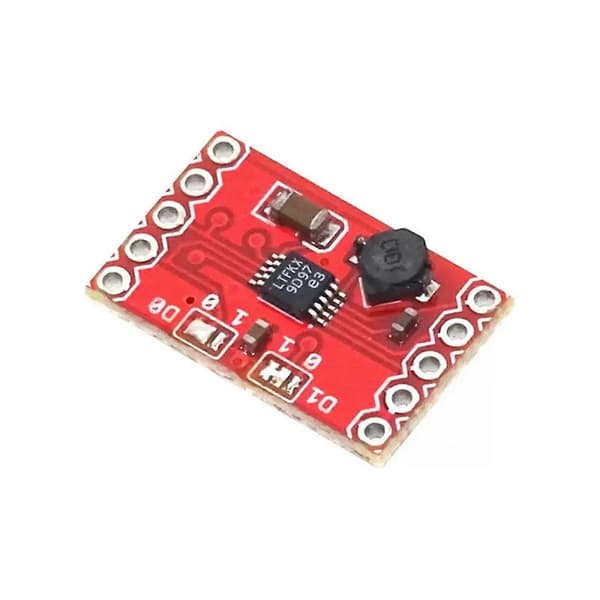

Denna lilla modul använder LTC3588 piezoelektrisk energi. Denna lilla modul samlar inte bara piezoelektrisk energi, utan även solenergi.
Det finns en brygga som kan omvandla ingången till piezoelektriska element (PZ1 och PZ2), och kan omvandla den direkta ingången (Vin) till en DC-källa. Båda bryggorna drar strömmar inom 20 volt. Dessutom kan detta kort användas ensamt som en buck-regulator.
Den har ett ultralågt viloström-underspänningslås-läge, som har ett stort läckagefönster som kan samla laddningen av ingångskondensatorn, och buck-regulatorn kan dränera ut den ackumulerade effekten.
Generellt sett, när LTC3588 går in i viloläge, är ingångs- och utgångsviloströmmarna mycket små. Buck-regulatorn aktiveras automatiskt till normal drift.
Gränssnittet kan selektivt ansluta till fyra utgångsspänningar (1,8V, 2,5V, 3,3V och 3,6V), och dess utgångsström är en konstant ström på 100mA. Utgångskondensatorn kan dock plötsligt urladda högre ström. Därför har vi satt upp en 20-volts ingångsskyddsshunt, vilket gör att de befintliga ingångskondensatorerna kan lagra mer laddning.

Typ: Energisamlarmodul
1. 950nA Viloström (Utgångsström - Vanligtvis ingen last)
2. 450nA Viloström (Underspänningslås-läge)
3. 2.7V-20V Ingångsspänningsområde
4. Integrerad lågförlust fullvågsbrygga, utgångsström upp till 100mA
5. Utgångsspänningen är valbar, 1.8V, 2.5V, 3.3V och 3.6V
6. Högeffektiv integrerad hysteres Buck DC/DC
7. Ingångsskydd - Upp till 25mA omvänd biasström, ingångsspänning är 20V
8. Brett underspänningslås-område
Obs: Olika partier kan ha skillnader i produktens utseende, färg och tryckta tecken, vilket inte påverkar användningen
Färg: Som Visas
Material: PCB

Paketets innehåll:
1 *Energisamlarmodul
2 * Stiftlist

Endast ovanstående paketinnehåll, andra produkter ingår inte.
