Frekvensreferens: 5032-paket 13,000 MHz Uppvärmningsstyrd kristalloscillator ( - TCXO ), frekvensstabilitet är +/- 2,5 ppm

IF-inställningar: Minsta frekvensen är justerbar i steg om 100 Hz, frekvensområde 0 - 999,9999 MHz, kan ställas in till plus eller minus IF-läge

Arbetsspänning: DC-ingång: DC 9V - 12V

Arbetsström: Bakgrundsbelysningen är aktiverad: mindre än eller lika med 75 mA, bakgrundsbelysning avstängd: mindre än eller lika med 55 mA

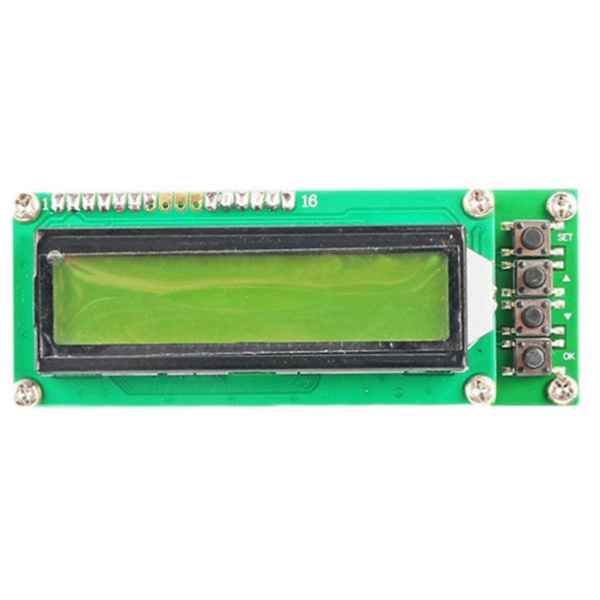

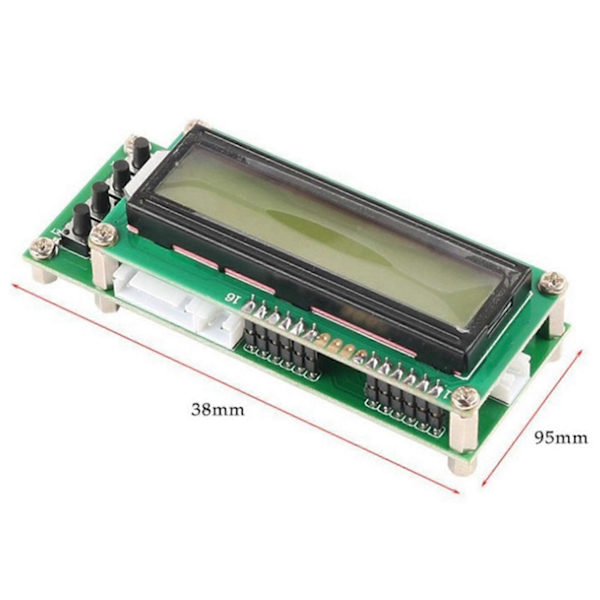

Display: maximalt 9-siffrig display; fysiska mått: Längd x bredd x höjd: 92 mm x 37 mm x 27 mm



Grindtid: 0,01 sekunder, 0,1 sekunder, 1,0 sekunder

Mätkanaler (hög- och lågkanaler är högimpedans)

1) Låg kanal

Mätintervall: 0,1 MHz - 70 MHz

Mätnoggrannhet:

+/- 100 Hz (0,01 sekunders grind)

+/- 10 Hz (0,1 sekunders grind)

+/- 1 Hz (1,0 sekunders grind)

Känslighet:

0,1 MHz - 10 MHz: 50 mVPP

10 MHz - 60 MHz: överlägsen 50 mVPP

60 MHz - 75 MHz: inte testad

2) Hög kanalfrekvens (64 punkter)

Mätintervall: 10 MHz - 1,1 GHz

Mätnoggrannhet: +/- 6400 Hz (0,01 sekunders grind)

+/- 640 Hz (0,1 sekunders grind)

+/- 64 Hz (1,0 sekunders grind)

Hög kanalkänslighet: 10 MHz - 30 MHz: 100 mVPP

30 MHz - 60 MHz: överlägsen 50 mVPP

60 MHz - 1,1 GHz: inte testad

Automatisk kanal är automatiskt baserad på frekvensen för ingångssignalnivån för kanalen

Kristallmätkanal: Mätintervall: 1 MHz - 50 MHz (den lägsta och högsta änden är inte testad)

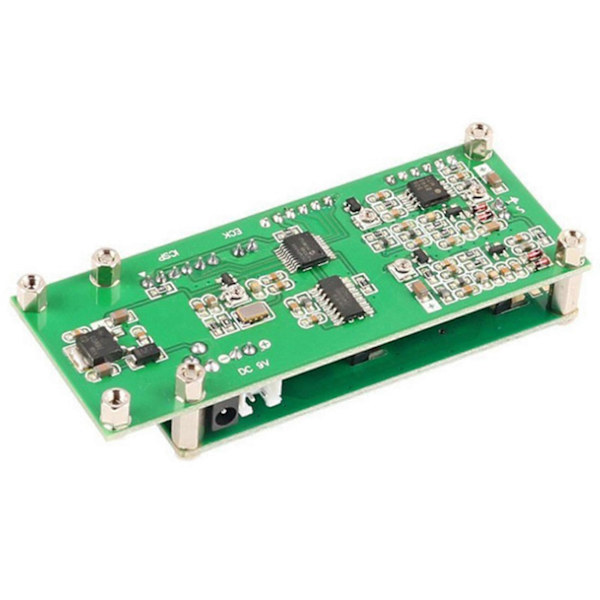

Kortsgränssnitt:

RF-INGÅNG (mätsignalinmatning): XH2.54-2P fyrkantigt uttag

ICSP-INGÅNG (MCU-gränssnitt): XH2.54-6P fyrkantigt uttag

ECL-INGÅNG (extern klockinmatning): XH2.54-2P fyrkantigt uttag

STRÖMINGÅNG (strömgrenssnitt): med 3,5 mm uttag (DC är negativ)

XH2.54-2P fyrkantigt uttag

Färg: Grön

Material: Plast



Paketinnehåll:

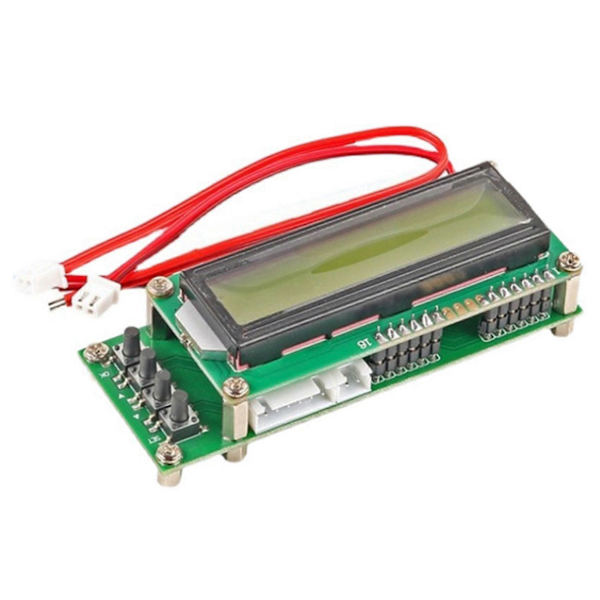

1 x PLJ-1601-C frekvensmätare



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
