Funktioner:

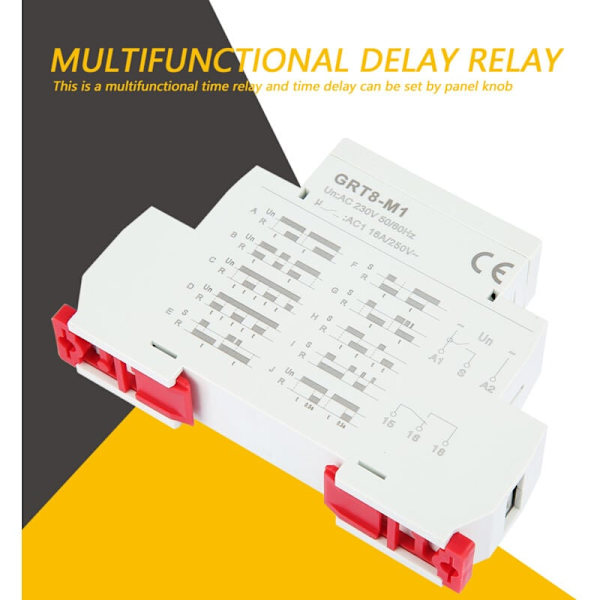

1.Detta är ett multifunktionellt tidsrelä och tidsfördröjningen kan justeras med panelknappen.

2.flamskyddande material,Efter förbränningstestet föll inga partiklar och de återstående lågorna släcktes snabbt, vilket gör produkten säkrare att använda.

3.Med 10 typer av fördröjningsfunktioner, inklusive fördröjning på, fördröjning av, cykel fördröjning, etc.

4.Tidsfördröjningsområde mycket brett från 0,1s till 10 dagar.

5.Reläets arbetsstatus indikeras av LED-indikatorer.

6.Med en mycket liten volym kan detta relä monteras på en 35 mm DIN-skena.

7.Detta tidsrelä kan användas för industriell utrustning, belysningsstyrning, värmeelementstyrning, motorstyrning, fläktstyrning, etc.

Specifikation:

Nominell matningsspänning: AC 230V (50-60Hz)

Effektterminal: A1-A2

Strömförbrukning: AC Max 6VA/1.3W

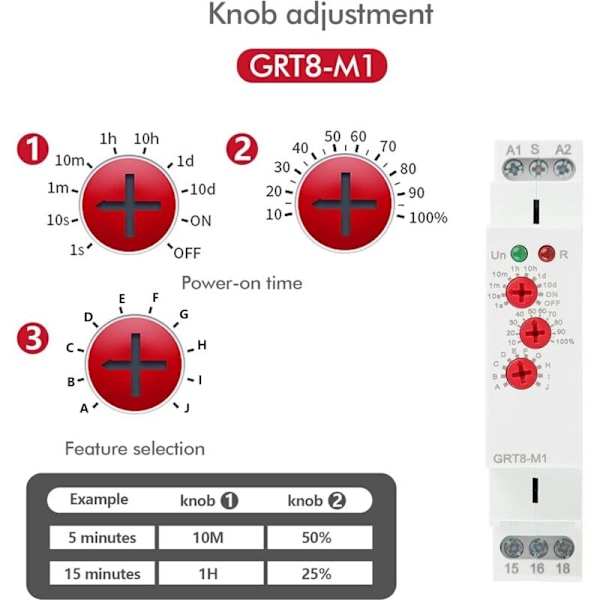

Justeringsmetod: knapp

Justeringsnoggrannhet: 10%

Strömindikator: Grön LED

Fördröjningsområde: 0,1s-10 dagar, normalt öppen, normalt stängd

Repeteringsnoggrannhet: 0,2%

Temperaturfluktuationsfel: 0,05%/℃, at = 20

Utgångskontakt: 1 x SPDT, 250VAC/24VDC

Minsta omkopplingsström: 500mW

Utgångsreläindikering: Röd LED

Återställningstid: Max 200ms

Driftstemperatur: -20℃~55℃

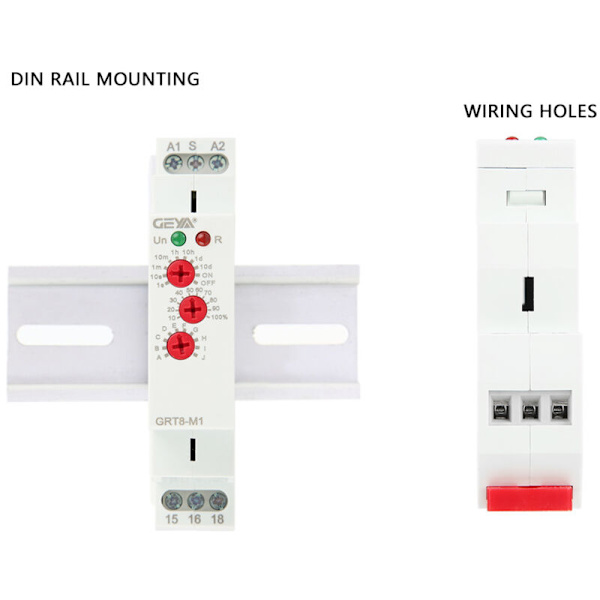

Monteringsmetod: 35mm DIN-skena

Monteringshöjd: ≤2000m

Vikt: Cirka 75g/2.6oz

GRT8‑M1 Tidsrelä

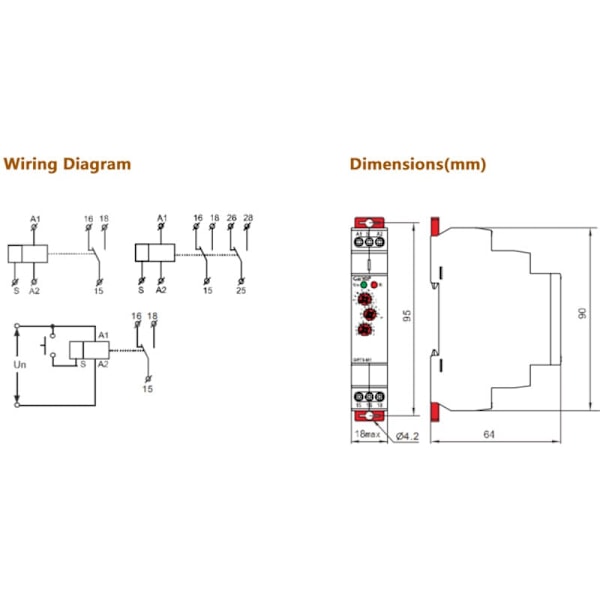

Kopplingsboxdiagram：

15-18 är generellt öppen, 15-16 är generellt stängd, arbetsläget är inställt på e-läge, vilket relä efter att utlösningsanslutningen är stängd, 15-18 är stängd och 15-16 är separerad och fördröjningen startar efter att utlösningsanslutningen har separerats.

När tiden har kommit att återställa reläet är 15-18 öppen och 15-16 är stängd.

Paketlista:
1 x multifunktionellt tidsrelä
