Beskrivning

Modul HC-05 master och slav två i en modul, dator och adapter, PDA, sömlös anslutning, används för GPS-navigeringssystem, vatten- och elgasmätaresystem.

Funktioner

- PCB-mått: 37,3 mm (längd) * 15,5 mm (B).

- Ingångsspänning: 3,6V - 6V, 7V förbjuder över.

- Ström anti-reverse, omvänd modul fungerar inte.

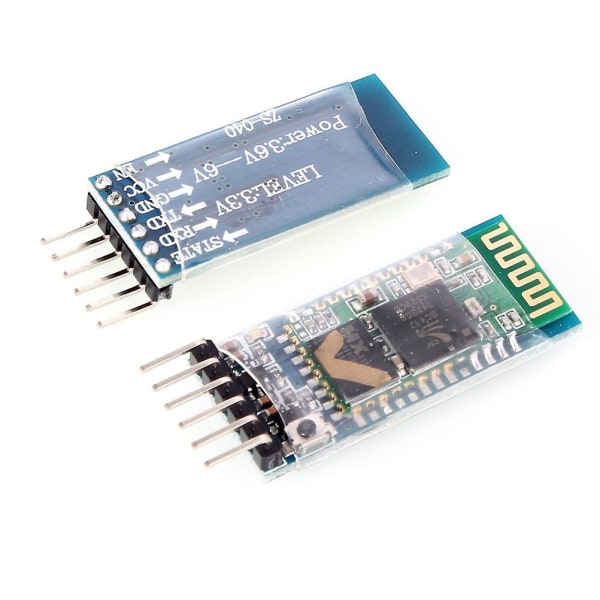

leder till 6 stift: EN / VCC / GND / RXD / TXD / STATE (status leder till foten, är inte ansluten till den låga utgången, utgång hög efter anslutningen).

- Statusindikator, LED-blixt betyder ingen anslutning; LED-långsam blixt indikerar in i AT-kommandoläget.

- Inbyggt 3,3V regulatorchip, ingångsspänningen DC 3,6V-6V; när den inte är ihopparad är strömmen cirka 30mA (eftersom LED-lampor blinkar, strömtillståndet ändras); När ihopparningen lyckats är strömmen cirka 10mA.

- Nivågränssnitt 3,3V, du kan direkt ansluta en mängd olika mikrokontroller (Arduino / 51 / AVR / PIC / ARM / MSP430, etc.), 5V mikrokontroller kan också anslutas direkt. Ansluten direkt till mikrokontrollerns serieport, du kan inte gå igenom MAX232-chip!

- Det öppna områdets effektiva överföringsavstånd på 10 meter, över 10 meter är möjliga, men garanterar inte anslutningens kvalitet.

- När ihopparningen lyckats kan den användas som fullduplex seriella gränssnitt. Behöver inte känna till något av protokollet, men stöder endast 8 databitar, 1 stoppbit, inget paritetskommunikationsformat. Detta är det vanligaste kommunikationsformatet, stöder inte annat format!

- Tryck på knappen för att ge modulen strömförsörjning kan gå in i AT-läge, ställa in parametrar och fråga information.

- Du kan växla mellan master- och slavläge via AT-kommandon.

- Modulens standardbaudhastighet är 9600, standardlösenordet är 1234, standardnamnet för HC-05.

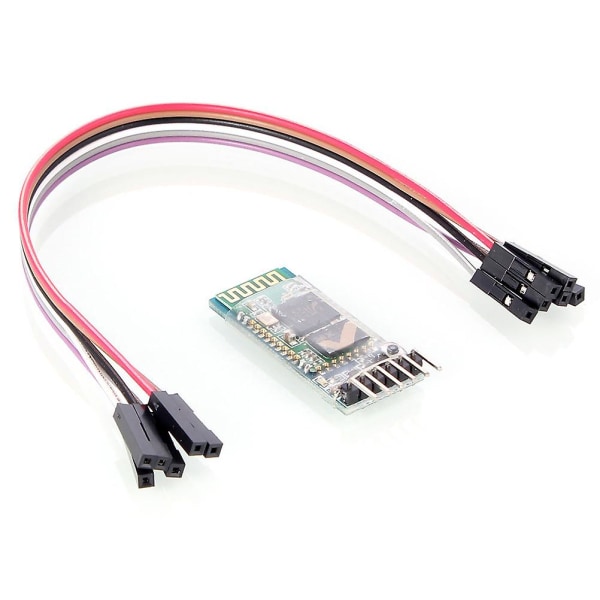

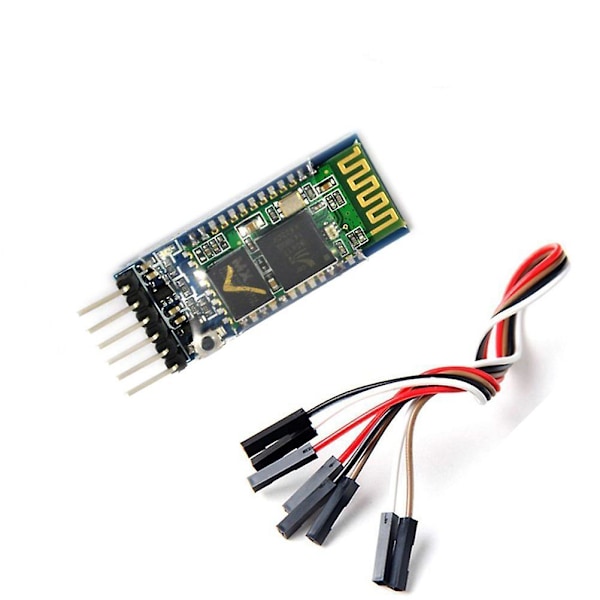

- Skydd med transparent krympslang. Packlista: 1 * modul,\r

6 * set kabel
