Specifikation:

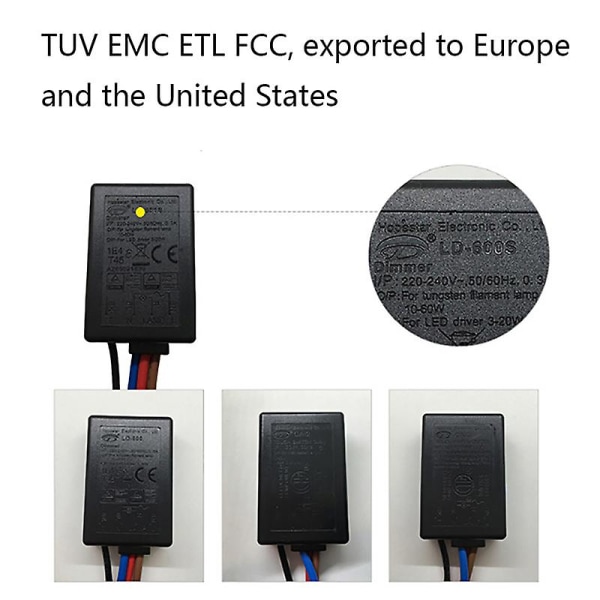

Modell: LD-600S



Märkström: 0,3A/0,8A



US-typ: 120V,60Hz



Ingång: 220~240V ac, 50/60Hz, 0,8A



Utgång: 25~150W Glödlampor / Volframglödlampa



EU-utgång: 3-25W LED-drivrutin / LED-ljus / LED-lampa



TypUS/EU



Brytarttyp: 3-vägs touch-dimring dimring/PÅ AV



Storlek48,2*32*16mm



Godkännande: TUV/EMC/CE/SAA





Anslutning av touch-brytare:



Svart med trådförsedd ledare



Röd linje ansluter en av glödlamporna



Brun trådkontakttråd L-pol



Den blå linjen är en gemensam linje, och den andra linjen på glödlampan och stickkontaktens N-pol är anslutna.





A Litet transparent touch-omkopplarhuvud:



Vit linje: ljuslinje (fotlinjen på kortet)



Lång fot: positiv (vit linje på kortet)



Kort fot: negativ (svart linje på kortet)





B Plast touch-omkopplarhuvud:



Mellersta foten: rör vid foten



+: positiv



-:negativ elektrod







Förpackningen innehåller1 x Switch touch





Obs:



1.Under påverkan av ljus och displayen kan färgskillnaden minska något.



2.På grund av manuell mätning, tillåt storleksskillnader på cirka 1-3 cm. Tack för din förståelse
