Detta är en superportabel passiv HF/VHF-loopantenn designad för superlåga NF/MDS-mottagare som Airspy HF+ Discovery. Den fungerar även till viss del med RTL-SDR V3 i direkt samplingläge om du aktiverar RTL AGC. Men för radioapparater utan mycket låga MDS-specifikationer kan signaler förstärkas med vilken billig extern HF-förstärkare som helst, eller till och med vår bredbands-LNA. YouLoop-designen är baserad på idén om Möbius-slingning där en balanserad elektrisk skärm används som centrum för en flervarvsslinga. Resten av varven sker inuti skärmen. Denna konstruktion är elektriskt balanserad för långa våglängder, dvs. när Lambda är mycket stor i förhållande till antennens storlek. Detta hjälper till att avbryta elektriskt brus i de nedre banden, precis där den största delen av den elektriska brusenergin är koncentrerad. För att bevara denna elektriska balans från att ändras av överföringsledningen används en miniatyr BALUN med låg förlust.
Därför är det INTE en resonant antenn, därav kraven på mycket bas eller förstärkare.
Specifikation:
HF-respons: 10 kHz till 30 MHz
VHF-respons: upp till 300 MHz
Maximal effekt: 250 mW
Matningslinjelängd: 6 m (SMA hane till hane)
Funktioner:
Passiv design
Ingen justering krävs
Lågförlust bredbands-BALUN med en förlust på 0,28 dB typ.
Färg: blå + vit + svart
Material: ABS + metall
Storlek: 60 x 36 x 20 mm

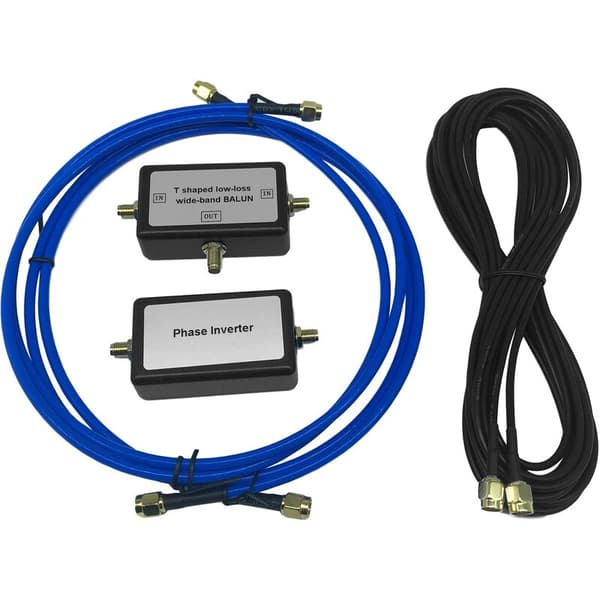

Paketinnehåll:

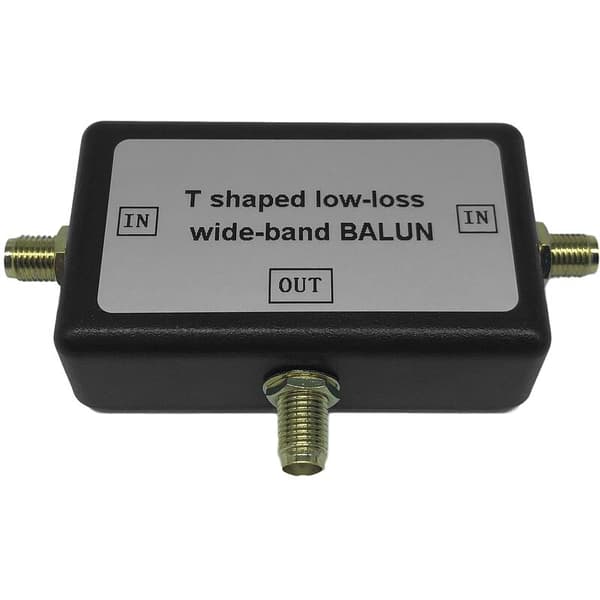

1 x T-formad BALUN

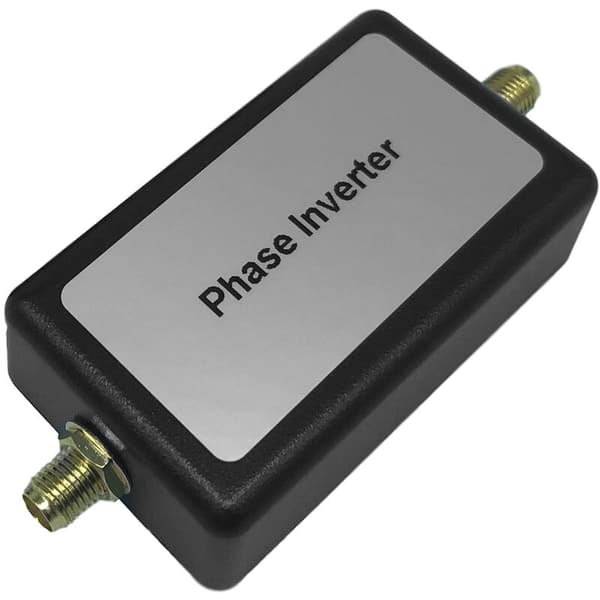

1 x fasomvandlare
2 x 1m RG402 koaxialkabel
1 x 6m RG174 koaxialmatare
Obs: Denna antenn är designad för bärbar användning och är inte vattentät. Permanent montering kan uppnås med tätningstejp.
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusfotografering och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
