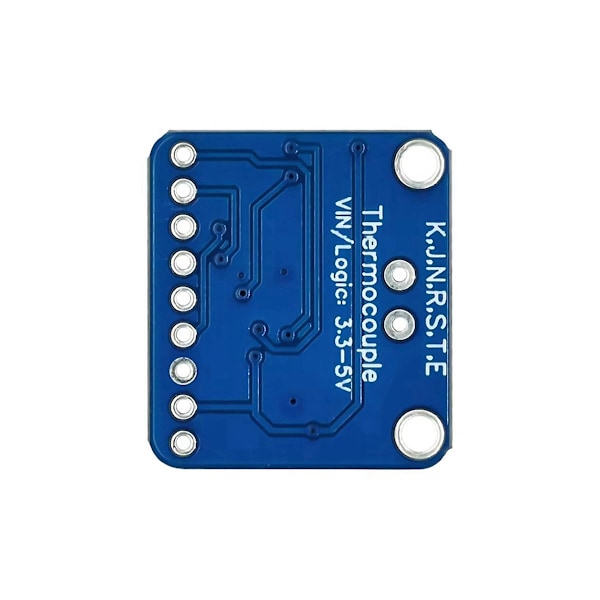

Termoelementsmodul, det är en A/D-omvandlare som använder MAX31856 IC. Termoelement, som mäter med hög precision, ger mV analog utgång och dessa signaler kan inte detekteras av mikrokontrollanter. Detta kort konverterar signalerna till digitala data med hög precision och låter dig överföra dem till din mikrokontrollant med SPI-kommunikationsprotokoll.
Generellt används olika A/D-omvandlare och förstärkare för olika typer av termoelement, medan denna modul är kompatibel med alla typer av termoelement (K, J, N, R, S, T, E, B). Den är kompatibel med utvecklingskort som för och med funktionen att stödja SPI-gränssnitt.
Tekniska specifikationer
Ger hög precisions termoelementtemperaturmätningar
Automatisk linjäriseringskorrigering inklusive 8 typer av termoelement

Färg: Blå
Material: Plast
0,15 % (max, -20, C, +, +85, C) Fullständig linjäritet
19-bitars, 0,0078125 graders termoelementtemperaturupplösning
+0,7 grader C (max. -20 grader C till +85 grader C) noggrannhet
Termoelementingångarna är skyddade mot överspänning upp till 45V
Systemfelhantering och felsökningsförenklingar
Öppen termoelementdetektering
Lågtemperaturdiagnostik
50Hz / 60Hz brusavvisningsfiltreringssystem
TSSOP-paket 14-stifts
Vikt: 5,0g

Paket innehåll:
1 x MAX31856 termoelementsmodulset

Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
